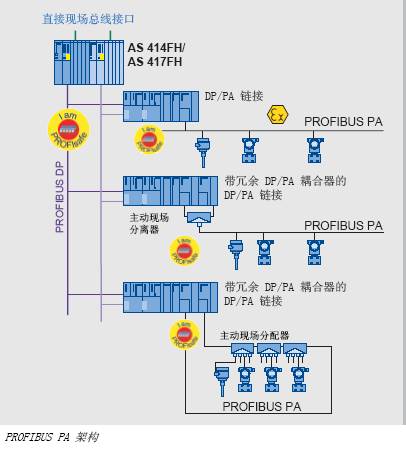

西門子的過程控制系統PCS 7支持多種PROFIBUS PA網絡拓撲結構，可以滿足工業過程對可靠性和安全性的不同要求，如圖所示。

　　1 單耦合器的線性拓撲結構
　　PROFIBUS PA 網段與本安型的DP/PA耦合器鏈接（PA網段可以工作在Ex zone 1）或者與DP/PA耦合器FDC 157-0鏈接（PA網段可以工作在Ex zone 2）。DP/PA耦合器通過路由器連接到單個或冗余的PROFIBUS DP上。
　　2 冗余耦合器的線性拓撲結構
　　活動現場分離器（AFS，Active Field Splitter）使一個PROFIBUS PA網段同時連接到位于同一個DP/PA 路由器上的兩個FDC 157-0 DP/PA耦合器，而路由器可以連接到單個或冗余的PROFIBUS DP。AFS切換PROFIBUS PA網段到兩個冗余耦合器中處于活動狀態的那一個上。
　　3 環形拓撲結構
　　活動現場分配器（AFD，Active Field Distributor）通過4條帶短路保護的分支將PROFIBUS PA現場設備集成到具有自動總線終端功能的PROFIBUS PA環路上。PROFIBUS PA環路與位于同一個DP/PA路由器上的兩個FDC 157-0 DP/PA耦合器連接，DP/PA路由器可在單個或冗余的PROFIBUS DP上工作。
　　環形拓撲結構的優點：
　　·具有高可用性
　　·要對智能 DP/PA 耦合器進行冗余管理
　　·DP/PA 耦合器和AFD中的活動總線終端可以實現如下功能：
　　·當PA網段發生短路或斷路時，能夠自動地隔離發生故障的PA子網段；
　　·能夠在運行時更改環網組態和儀表；可添加或移除環形網段。
　　·以最小的設備和電纜開銷實現安全和冗錯應用
