如何選擇USB串口轉換器
發布時間：2014/8/25 9:42:44 修改時間：2014/8/25 9:42:44 瀏覽次數：1941

您的計算機也許有USB口，但是如果要進行有效而可靠的串口通信，就需要把USB轉換為RS-232、RS-485或RS-422口，也就要為您的應用選擇正確的USB串口轉換器。是僅僅帶RS-232？也帶半雙工的RS-485？還是再帶全雙工的RS-422？要光電隔離還是非光隔？是計算機用還是手機、平板用？是高速還是超高速？本文就通過介紹幾種常用的USB串口轉換器的分類幫助讀者正確選擇USB串口轉換器。

串口RS-232、RS-485、RS-422

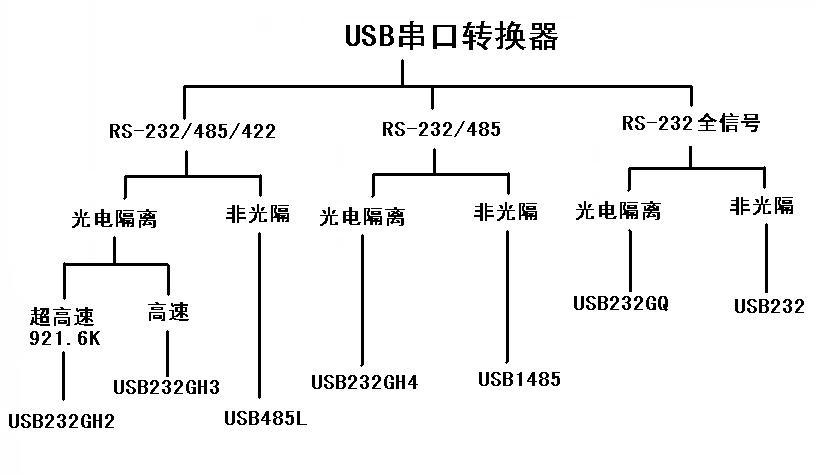

這里我們所說的串口，就是指RS-232、RS-485和RS-422。一般來說USB串口轉換器從大類上分為RS-232/485/422三合一、RS-485/422二合一、只帶RS-232（全信號）三種。

RS-232/485/422三合一、RS-485/422二合一的RS-232口只有RXD、TXD、GND三線。而只帶RS-232的產品的RS-232口是全信號（九線）的。這主要是因?yàn)镽S-485/422與RS-232共用了同一個DB-9針插座。

高速與超高速：數據的傳輸速率

串行通信的傳輸受到通信雙方配備性能及通信線路的特性所左右，收、發雙方必須按照同樣的速率進行串行通信，即收、發雙方采用同樣的數據傳輸率。數據傳輸率批量的是串行通信中每一秒所傳送的數據位數，單位是bit/s，簡寫為bps。經?？梢钥吹疆a(chǎn)品的規格書上都寫著4800bps、9600bps、19200bit/s、38400bit/s······，所指的就是數據傳輸率。在異步串行通信中，每傳送一個字符需要8位，如果采用數據傳輸率4800bit/s進行傳送，則每秒可以傳送600個字符。

就儀器或工業場合來說，4800bit/s、9600bit/s是最常見的數據傳輸率，現在的個人計算機所提供的串行端口的數據傳輸率最高都可達到115200bit/s，若傳輸距離較近而設備也提供時，使用最高的數據傳輸率也可以。最高通信速率為115200bps的轉換器我們歸類為“高速”、最高通信速率為921600bps的轉換器我們歸類為“超高速”。超高速的串口多3個波特率：230400、460800、921600bps?！俺咚佟贝诘漠a(chǎn)品一定具備“高速”串口的性能，所以在價位差別不大的情況下可以優先考慮USB超高速串口轉換器。

光電隔離與非光電隔離：接口的耐高電壓保護

RS-485/422通信距離可以達到1200米以上，由于距離較遠，會存在較大的地電位差以及各種各樣的干擾信號，會影響通信。采用光電隔離可有效地提高系統的抗干擾能力。光電隔離技術是破壞"地"干擾途徑的抗干擾方法，硬件上常用光電耦合器件實現電→光→電的隔離，他能有效地破壞干擾源的進入，可靠地實現信號的隔離，并易構成各種功能狀態。

光電耦合器件是把發光器件(如發光二極管)和光敏器件(如光敏三極管)組裝在一起，通過光線實現耦合構成電一光和光一電的轉換器件。

光電耦合器之所以在傳輸信號的同時能有效地抑制尖脈沖和各種噪聲干擾，使通道上的信號噪聲比大為提高，主要有以下幾方面的原因： (1) 光電耦合器的輸入阻抗很小，只有幾百歐姆，而干擾源的阻抗較大，通常為100KΩ～1MΩ。據分壓原理可知，即使干擾電壓的幅度較大，但饋送到光電耦合器輸入端的噪聲電壓會很小，只能形成很微弱的電流，由于沒有足夠的能量而不能使二極管發光，從而被抑制掉了。(2) 光電耦合器的輸入回路與輸出回路之間沒有電氣聯系，也沒有共地；之間的分布電容極小，而絕緣電阻又很大，因此回路一邊的各種干擾噪聲都很難通過光電耦合器饋送到另一邊去，避免了共阻抗耦合的干擾信號的產生。

支持安卓（Android）、無驅支持MODBUS的特供USB串口轉換器

由于安卓手機和平板電腦的普及，目前市場上支持安卓的、帶光電隔離的USB與串口（RS-232/485/422）的轉換器USB232AG，無需OTG功能，所以適合所有安卓設備。USB232AG需要外接5V電源，這個電源同時還對安卓手機或平板進行充電，所以可以長時間工作，適合工業應用。鑒于安卓的串口通信程序比較少，隨產品贈送安卓串口通信源代碼。

USB232ET2　USB網絡串口轉換器是一種采用全新原理設計的隔離USB串口轉換器，是業界唯一在Windows8/8.1下無驅的USB-串口轉換器、并且?guī)щ姎飧綦x！原理上USB232ET2不同于已有的任何一種USB-串口轉換器，它的特點在于內置了TCP/IP協議，直接支持MODBUS協議、RS-232/485/422通用、接計算機時可以虛擬成為本地串口。
