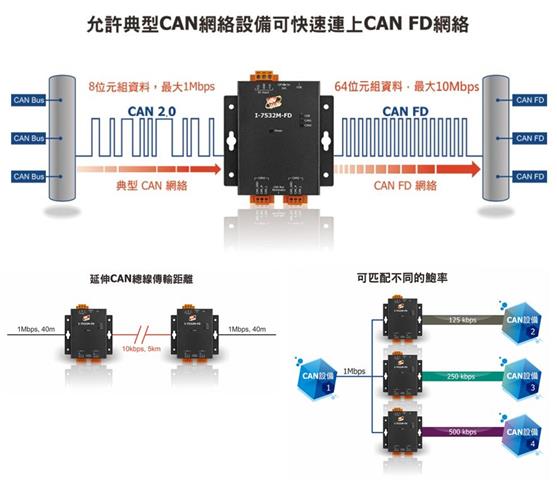

I-7532M-FD是CAN/CAN FD（具有靈活數據速率的CAN）網橋模塊，用于在兩個CAN/CAN FD網絡之間建立連接。 它可以提高總線負載能力，延長通信距離，可以不同的波特率連接CAN/CAN FD網絡，并支持CAN和CAN FD網絡之間的訊息轉換。I-7532M-FD支持從CAN到CAN，CAN到CAN FD，CAN FD到CAN和CAN FD到CAN FD的訊息轉換。 此外，它還支持幀映像規則，合并規則（將多個CAN幀組合為一個CAN FD幀）和拆分規則（將一個CAN FD幀拆分為多個CAN幀）以進行某些特定的訊息轉換。 用戶可以在其應用程序中自由使用這些規則。將USB端口與PC連接后，用戶可以使用I-7532-FD Utility工具配置模塊的波特率和訊息轉傳規則。用戶可以簡單容易地使用該模塊。

　　特色:

　　●兼容于ISO 11898-2標準規范

　　●支持 CAN2.0A/2.0B及CAN FD協議標準

　　●CAN FD支持ISO and Non-ISO (Bosch)標準

　　●CAN FD波特率范圍(數據字段)從100kbps至10000kbps

　　●CAN波特率范圍從10kbps至1000kbps

　　●支持CAN總線訊息過濾器配置。采用白名單過濾方法，每個端口支持128個標準ID群組和64個擴展ID群組。

　　●支持CAN/CAN FD幀轉發規則，包括基本轉發規則，映像規則，合并規則和拆分規則。當在一個CAN端口上接收到幀時，將通過這些規則處理該幀，然后將其發送到另一個端口。 這些規則的處理優先級為"合并規則"="拆分規則">"映像規則">"基本轉發規則"。

　　●可通過設定工具分析CAN網絡狀態。

　　●每個端口的訊息傳遞流量可高達10,000 FPS。

　　●每個端口的波特率可以不同，以實現高度靈活性

　　●內建指撥開關，可調整CAN總線120 Ω終端電阻

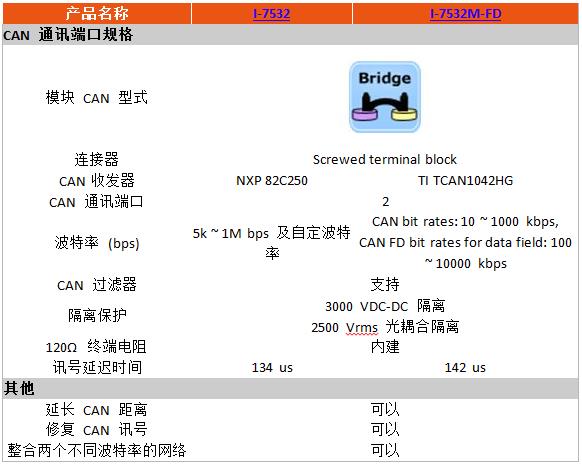

　　比較表:
