1 圓跳檢測項目簡介
圓跳檢測項目屬于產品測試類項目，主要應用于對于加工工件表面圓度、表面跳動情況的檢測。分為工件測試臺、圓跳檢測、角度同步檢測、高速采集系統、上位機畫面與報表顯示系統。

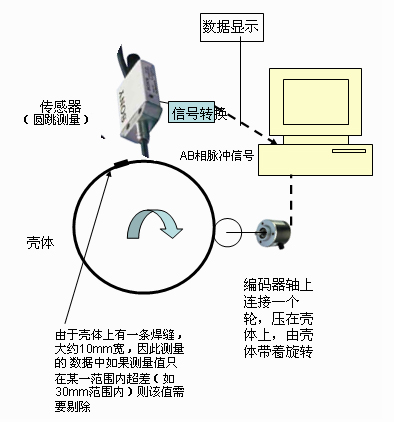

圖1 系統示意圖
2 系統構成
測試系統：圓跳傳感器、圓跳傳感器傳輸線路、角度同步測試傳感器、IO控制按鈕及繼電器。
高速采集系統：研華PCI-1784U板卡、科日新KPCI-84016出16入數字IO板卡。
研華PCI-1784U板卡負責圓跳脈沖以及角度同步脈沖的測試，科日新KPCI-84016IO卡負責相應外部的命令以及外部信號燈的輸出。
上位機監控系統：高速數據采集程序、科日新板卡驅動程序、報表同步與保存、曲線同步、IO測試等。主要由世紀星組態軟件構成。
圖2 系統結構
3 世紀星組態軟件在該項目中功能介紹
1)用戶管理
圖3
a)用戶登錄
超級用戶 密碼 admin 權限 9999
USER1 密碼 user1 權限 2000
b)改變密碼
用戶登錄后可以修改密碼。
c)配置用戶
增加、刪除新用戶，可以對所有用戶進行操作。僅限于超級用戶訪問，即權限等于9999的用戶。
d)用戶注銷
退出用戶登錄。
2)曲線畫面
圖4

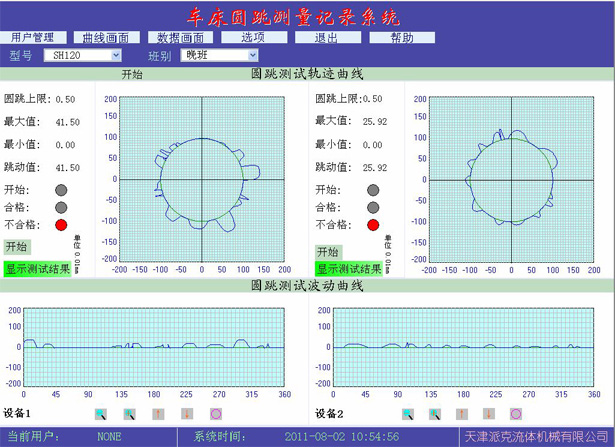

切換到曲線畫面，如圖5所示。
圖5
3)數據畫面
圖6

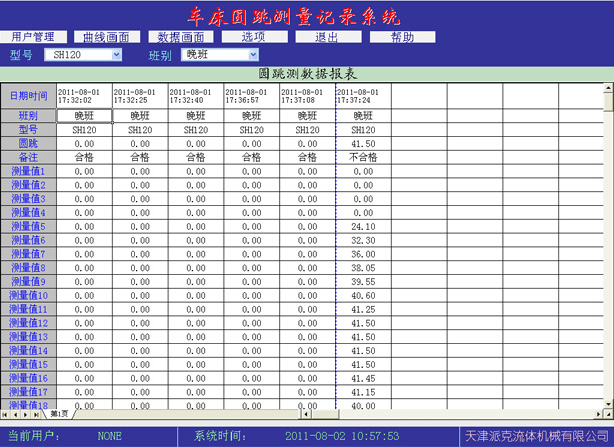

切換到數據報表畫面，如圖7所示。
圖7
4)選項
圖8
5)圓跳參數

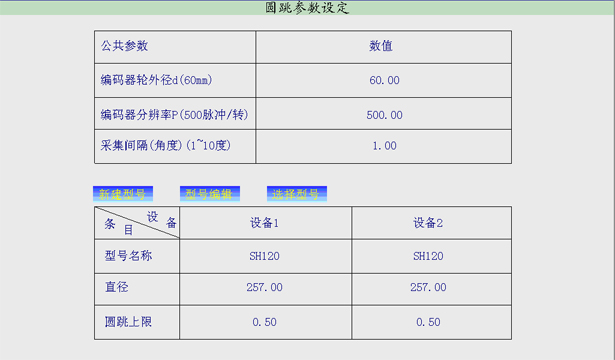

設置圓跳參數，如圖9所示。
圖9
a手動

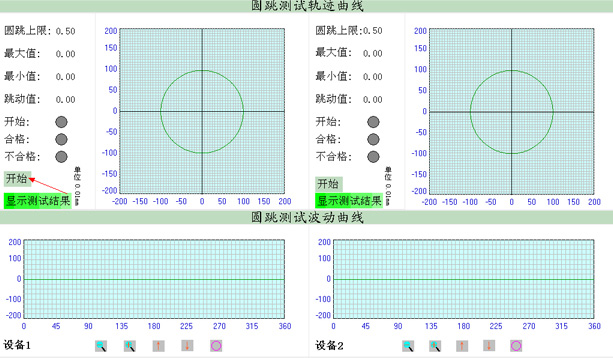

點擊手動，用戶可以點擊屏幕上的開始測試和停止測試測試工件。如圖10所示。
測試停止后，點擊【顯示測試結果】曲線畫面會顯示曲線，數據畫面會顯示測試數據。
圖10
b)自動
點擊自動，用戶可以用外部按鈕控制測試開始和停止。測試完成后，曲線畫面會顯示曲線，數據畫面會顯示測試數據。
開始：傳感器下降為ON，并且計數清零信號產生時，開始。
停止：傳感器下降為OFF。
c)模擬運行
模擬功能，程序測試時使用。
d)IO卡測試

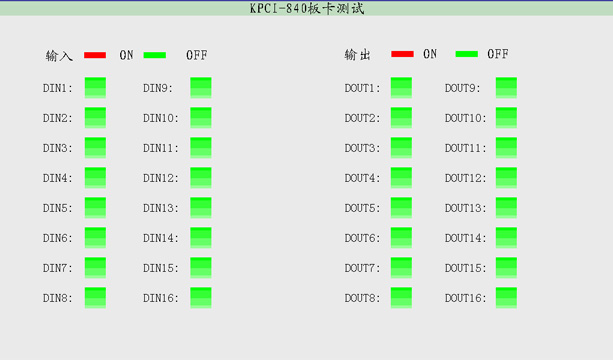

測試科日新KPCI-840板卡的輸入輸出。如圖11所示。
圖11
4 小結
測試類項目的主要難點一般是高速采集，本項目采用高速板卡，從硬件上解決了高速采集的基本要求，組態軟件的采集通過專用采集程序在以COM接口方式傳遞給世紀星，這種方法體現了世紀星組態軟件靈活的接口和良好的擴展性，是證明世紀星組態軟件通用性的一個良好印證。
