概述

CP 7515 是一種PC 卡（32 位CardBus），用于運行在工業無線局域網（IWLAN）中，可實現可靠的無線網絡通訊。CP 7515 可用于標準WLAN 中，符合標準IEEE 802.11b/g 和IEEE 802.11a， 2.4 GHz 或5 GHz 時。傳輸速率最大為54 Mbps（高速模式時可達108 Mbps），符合標準IEEE 802.11g 和IEEE 802.11a
兩個集成天線（用于天線分集技術），用于在對無線通訊要求較高的區域可靠接收
足夠的數據傳輸速率，可靠性高（僅用于SCALANCE W-700 網絡接入點）
借助于WPA 和128 位編碼（AES），可高度保護未授權訪問
集成在STEP 7/NCM PC 中
使用ISO 或TCP/IP 傳輸協議的通訊服務：
- 編程器通訊
- S7 通訊
- S5 兼容的通訊（SEND/RECEIVE）
用于工業環境以及辦公/ 企業環境
相應的OPC 服務器和組態工具都包含在通訊軟件的供貨范圍內。
優點

IWLAN 理想用于對可靠無線通訊要求較高的工業應用
單獨的無線網絡，用于可靠接入運行（IWLAN）、關鍵過程數據（例如報警信號）和非關鍵通訊（WLAN），例如用于維修和診斷
所有產品都與國際標準IEEE 802.11 兼容，并適用于2.4 GHz 和 5 GHz，確保投資安全
通訊網絡安裝工作量減少，工廠部件調試快
旋轉及移動設備或工廠部件無磨損
應用

CP 7515 可用于工業環境（IWLAN）和辦公環境。由SCALANCE W788-1PRO 和SCALANCE W788-2PRO（網絡接入點）構建的 IWLAN 無線網絡具有高度的網絡可靠性，可用于加工和制造領域。CP 7515 還可用于標準WLAN 無線網絡，符合標準 IEEE 802.11。

應用實例：

移動控制臺；
經由IWLAN 與移動裝置進行數據通訊，可對過程進行可靠控制；因此，操作員面板的數量取決于操作人員的數量，與控制臺無關。
無線接入現場設備，進行組態和測試，無需在控制柜中進行費時的修改
現場訪問維修和維護圖紙；通過IWLAN 立即更新系統中的測量值；借助于在線信息，優化過程，降低故障率，與機器的位置無關
實現與移動站（例如移動控制器和設備）、自動倉儲系統、輸送系統、輸送帶、回轉機器
設計

PC 卡，32 位CardBus ；兩個用于無線網絡的天線（包括分集天線），符合標準IEEE 802.11b/g 和IEEE 802.11a ，固定安裝在卡中
環境溫度為0 - 55 ℃ 時，防護等級IP20
防塵，防水，環境溫度為0 - 55 ℃ 時，防護等級為IP20
可集成在現有安全概念中，符合標準IEEE 802.1x，以及集成在 RADIUS Server 或虛擬私有網絡（VPN）中
通過電源LED 和事件LED，顯示運行狀態
功能

CP 7515 是一種用于無線網絡的PC 卡，符合標準IEEE 802.11b/g 或IEEE 802.11a，最大數據傳輸速率54 Mbit/s （高速模式時為 108 Mbit/s）， 2.4 GHz 和5 GHz，獲得30 多個國家的無線電認證。該通訊處理器（CP）可插入移動單元的32 位CardBus 插槽中（例如Internet Pad 1） 或編程器/ 便攜式PC）。以此，移動單元可在無線電磁場中自由移動。
1) CP 7515 不適用于MOBIC T8！而CP 1515 則可用于MOBIC T8。
工業無線局域網（IWLAN）的特點：

足夠的數據傳輸速率，可預測（確定性）所選節點的無線介質接入點，規定最大數據傳輸時間
循環監控無線接入點和節點之間的無線鏈路，快速識別故障狀態
天線分集技術，用于無線信號受限的場合
如果連接質量降低，自動切換為低數據傳輸速率
冗余調制，可靠的無線電技術


安全性
通過WPA 安全標準（Wi-Fi Protected Access，Wi-Fi 保護訪問）和密碼，可防止偵聽和未授權訪問。根據先進加密標準（AES）進行數據加密。通過IEEE 802.1x 以及RADIUS （Remote Authentication Dial In User Service，遠程認證撥號用戶服務協議），實現安全訪問控制。
其它保護機制：
PEAP（Protected Extensible Authentication Protocol，保護可擴展身份驗證協議）；使用一個類似于SSL/TLS 的程序，建立安全連接
EAP-TLS （Transport Layer Security，傳輸層安全性協議），通過客戶機/ 服務器認證
EAP-TTLS （Tunneled Transport Layer Security，隧道傳輸層安全協議），通過服務器認證； 用戶身份驗證加密傳輸。
用與SOFTNET 安全客戶機以及SCALANCE S


組態
S7 通訊協議與S5 兼容通訊協議的組態采用STEP 7 V5.2 SP1 及更高版本或NCM PC V5.2 SP1 及更高版本
組態工具NCM PC 包含在軟件包SOFTNET-S7 和工業以太網用的SOFTNET-PG 中。
NCM PC 是Advanced PC Configuration（先進的PC 組態）的一個部件
使用Management Tool for Windows 2000 Professional and XP Professional 進行安裝和參數設置


診斷，管理
使用Client Manager，可設置運行參數，以及參數設置診斷或傳輸性能座斷
通訊處理器配有電源和事件狀態顯示

集成

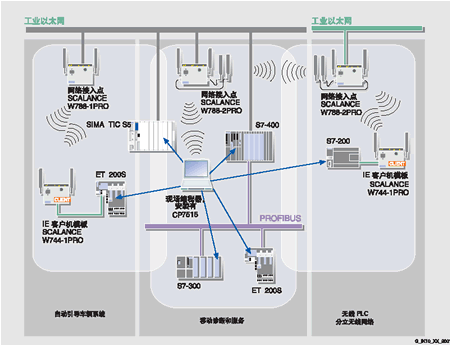

在采用SCALANCE W-700 產品系列網絡接入點的IWLAN 無線網絡中，除了根據相關標準（IEEE 802.11b/g 或IEEE 802.11a）傳輸數據以外，無線卡CP 7515 還能提供足夠的數據傳輸速率，具有確定性的數據通訊能力。為進一步增強無線鏈路的可靠性，其質量將受到監控，并在故障時，生成報文。
Internet Pad 和移動PC 就充分利用了移動無線通訊的優點，用于

調試
保養和維護
診斷
服務


CP 7515 提供以下無線訪問模式：
在工業環境下的PC 網絡接口
工業以太網接入，例如用于SIMATIC S5/S7，與用于工業以太網的SOFTNET 軟件包組合使用
