坐落在北京市東南部的亦莊水廠作為南水北調配套工程的關鍵部分，肩負著為亦莊新城及北京東南部地區供水的重任，其一期規?？蛇_(dá)50萬噸/日。但在發展過程中，卻面臨著諸多棘手問題。網絡安全事件不斷涌現，使得工業安全與信息安全成為焦點。同時，水廠能源消耗巨大，成本居高不下，在 “雙碳” 目標的要求下，環保與碳排放壓力劇增。能耗管理的失衡還影響了供水的穩定性與服務質量，國外平臺的數據轉發限制也阻礙著水廠信息化的發展進程。
■信創版SCADA破難題

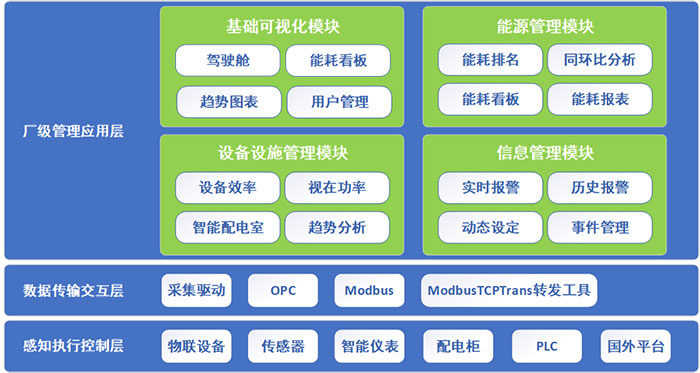

為有效解決這些難題，北京市自來水集團與北京亞控科技發展有限公司緊密合作，基于亞控科技的 KingSCADA4.0打造了全信創綠色能源管理平臺。該平臺擁有科學完善的建設方案，其系統架構涵蓋多個層面。感知執行控制層作為物聯網技術的基礎，借助各類在線儀器儀表、生產設備和控制系統，收集基礎數據；數據傳輸交互層通過強大的協議轉換功能，在不影響生產運行的前提下，采集 PLC 和驅動器數據，并利用 ModbusTCPTrans 工具打破國外平臺數據轉發限制；廠級管理應用層則根據水廠各部門業務需求，開發出多種實用功能，助力建立能耗運營管理體系。
■全方位守護水廠運行
KingSCADA4.0平臺功能豐富且強大，多個模塊協同運作，為亦莊水廠的高效管理提供有力支持：
1、實時監控與展示

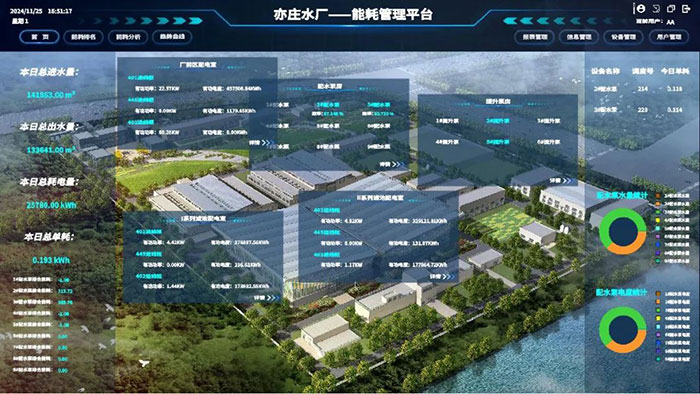

駕駛艙展示模塊以直觀清晰的界面，實時呈現設備運行狀態和整體能耗情況。操作人員通過左右側邊欄可快速獲取當日關鍵數據及運行設備信息，環形圖還能統計配水泵水量和電度，方便操作人員及時掌握全局。
2、配電室精細管理
配電室詳情頁面分為高壓和低壓部分。高壓一次圖展示系統圖總覽界面，用戶點擊可跳轉，系統圖動態展示電力系統各單元控制情況及閘門狀態和實時電力數據。低壓部分同樣提供系統圖總覽，下方展示進線柜電力數據，詳情畫面中可查詢實時參數和歷史曲線，便于對配電室進行精細監控和管理。
3、能耗分析與排名

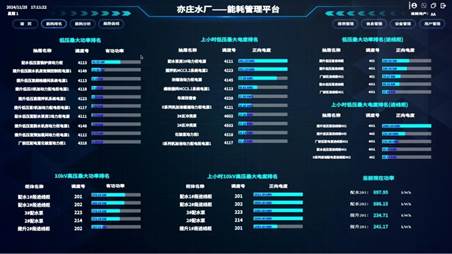

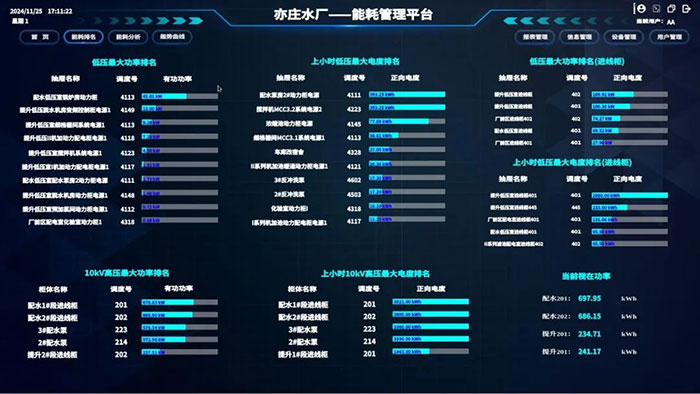

能耗排名模塊通過科學計算，為優化設備運行提供依據。它采用特定公式計算單位能耗，直觀展示不同設備能耗排名，幫助水廠提高運營效率、降低能耗成本。
4、信息管理與報警

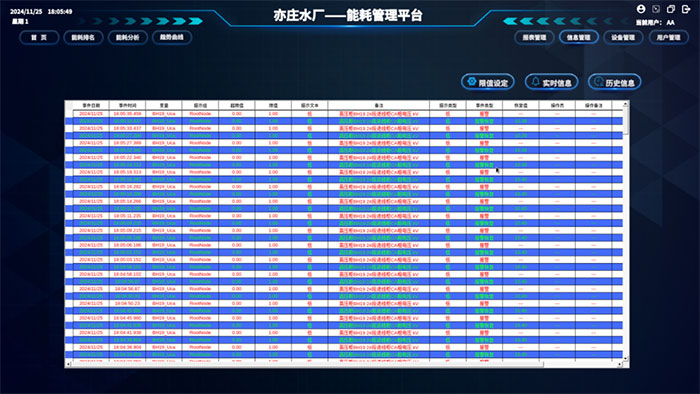

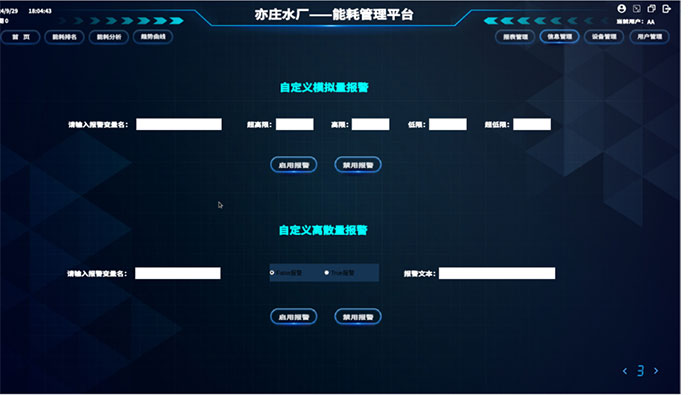

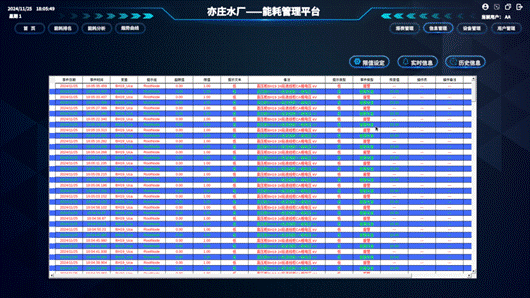

信息管理模塊分為實時和歷史報警兩部分。實時報警窗展示當前報警信息，不同類型用不同顏色區分，方便操作人員及時發現問題。歷史報警窗展示過往報警信息，支持篩選查詢，便于追溯和分析。報警限值修改和自定義報警模塊可靈活設置報警規則，滿足用戶不同需求。
5、數據趨勢分析與報表管理

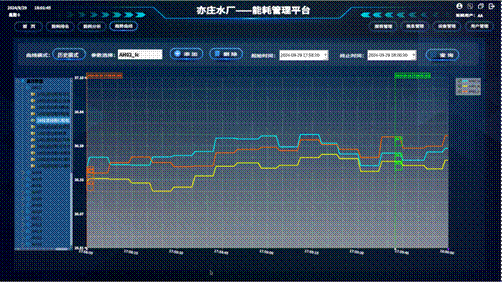

趨勢曲線模塊提供曲線查詢展示界面，實時模式下可添加曲線對比分析，切換至歷史模式能查詢特定時間段數據，幫助用戶分析電力系統運行狀態。報表管理模塊提供實時、日?qǐng)?bào)、月報表，展示各類數據，還具備打印和預覽功能，方便數據記錄和分析。
6、設備與用戶管理
設備管理模塊通過可視化圖表（環形圖、柱狀圖）展示設備能耗趨勢，如環形圖展示設備本年分單耗占比，柱狀圖對比不同年份設備分單耗。用戶管理模塊方便管理系統用戶，支持在線編輯用戶信息，如新增、刪除、修改密碼等。
■綠色節能保障用水安全
借助這一平臺，亦莊水廠收獲了顯著成果。在效率提升方面，實現了對關鍵設備能耗數據的可視化監視，管理人員可實時監測和分析數據，實現精細化管理，減少人為操作誤差，極大提高了生產效率。成本節約上，通過能耗排名體系優化設備運行參數，合理安排生產和設備啟動時間，避開高峰電價時段，節省了電費，同時延長了設備使用壽命。在保障供水安全上，提高了耗能設備運行效率和可靠性，確保供水系統穩定運行，有力保障了居民用水安全。
■合作成果獲認可
北京市自來水集團相關負責人評價道：“與亞控科技的合作非常成功，綠色能源管理平臺的應用，讓我們?cè)谀芎墓芾?、供水保障等方面有了質的飛躍。它不僅解決了我們當前面臨的諸多難題，還為水廠的可持續發展奠定了堅實基礎。”
■經驗推廣促發展
亦莊水廠的成功經驗為其他水廠提供了寶貴借鑒。這一信創方案具有高度可復制性，從技術架構到實施流程都有標準化模式。相信在未來，會有更多水廠采用類似方案，推動整個水務行業向智能化、綠色化邁進，為保障城市供水安全、實現 “雙碳” 目標貢獻力量。
