你知道太陽能電池板是怎么做出來的嗎？今天聊聊其中一個關鍵步驟——絲網印刷。

　　其實就像用模板畫畫的高級版本。工程師們要在電池片上精準地印出正負極線路，包括鋁銀背電極、鋁漿背電場和銀漿正電極，讓電池片能夠正常導電。整個過程需要四樣?xùn)|西：特制漿料、專業刮刀、精密絲網和電池片。刮刀往下壓，把漿料擠過絲網小孔，有圖案的地方透過去，沒圖案的地方堵住，電路就這樣被“印”出來了。

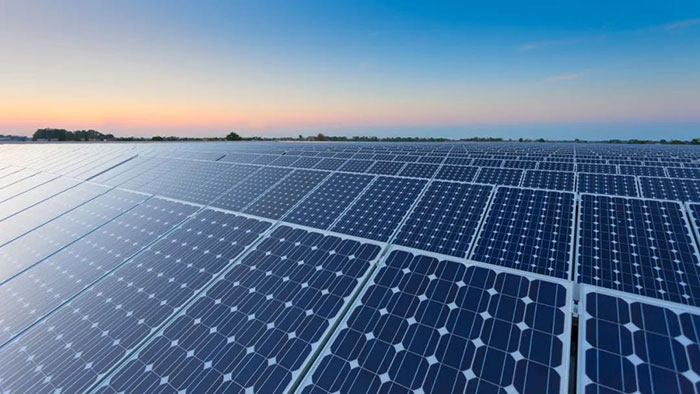

　　這項技術看似簡單，實際對精度要求極高，直接影響太陽能發電效率。下次看到屋頂上的太陽能板，記得它們都經歷過這道精密的“印刷”工藝。

電池片印刷工藝流程

　　在電池片的生產過程中，電池片的生產效率和發電效率是絲網印刷生產線最為關鍵的指標，都直接影響到電池片生產廠家的經濟效益。影響電池發電效率的因素中電路的印刷精度尤為關鍵，印刷精度控制不當會導致斷柵、柵距和線寬過大或者過小。

　　隨著光伏終端的競爭越來越激烈，傳導到生產工藝端要求研發生產更高轉換效率的電池片，電池工藝也在從TOPCon向更高轉換效率的HJT/xBC轉變，電池片尺寸也做的越來越大、厚度更薄，全片變成半片，進一步來提升光電轉換效率，降低度電成本。在全片生產工藝中主要采用4工位轉臺進行絲網印刷動作，而轉變成半片生產時，則采用6工位轉臺結構通過2組印刷頭配合印刷，以此來提高生產效率。臺面變多，硅片尺寸變大，整體轉臺的慣量增大，對轉臺電機的要求也更高。針對這一變化，科爾摩根采用KBMS系列水冷電機來應對客戶的難題。

　　由于轉臺負載從4工位變化到6工位，整體的負載慣量增大3倍，旋轉角度從90度減少到60度，要求定位時間20ms。針對這一要求，科爾摩根在已有的KBMS系列直驅電機基礎上進行深度定制化，為絲網印刷轉臺定制專用電機，修改繞組方式使得電機速度和扭矩最大化利用，增加水冷套提升電機的散熱性能，防止熱量傳導到負載端影響印刷品質。同時定制后的電機電流和驅動器電流匹配，最大化發揮驅動器的功率性能，有效降低驅動器的不匹配帶來的功率損失。

　　電池片的印刷精度也是該設備的關鍵指標，電機的精度直接影響印刷效果，為了達到印刷品質的一致性，設備要求電機的重復定位精度小于2角秒，來保證每一條細柵線都印在固定的區域，防止印偏導致產品不良。

　　電池片的生產速度受限于轉臺的定位速度，因此電機的快速定位要求較高，電機需要更大的扭矩來完成運動，同時優異的驅動器性能能夠減少整定時間，曲線的一致性好，每臺設備的運行重復性好，參數統一調試簡單，便于管理。

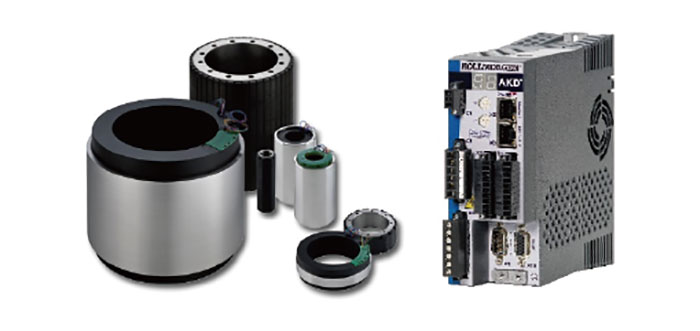

　　科爾摩根采用深度定制的KBMS系列電機，為印刷轉臺量身定制專用電機。同時在針對此應用的電機封裝方面有豐富的經驗，指導客戶進行設計封裝，大幅減少客戶使用過程中遇到的難題，對無經驗的客戶也可以指導客戶高效完成電機的設計及封裝，減少客戶對設計封裝的顧慮，縮短設備開發的驗證周期。

　　●靈活的封裝設計，可選精密軸承和高分辨率編碼器

　　●高剛性、高精度，快速響應，整定時間短

　　●水冷電機降低電機發熱溫升，減少停頓時間

　　●驅動器EtherCAT總線控制，與PLC無縫連接

　　●免維護，減少機器故障時間專業的封裝設計指導

　　科爾摩根KBMS定制電機一上場就是王炸級別的表現！客戶拿到手直接告別研發路上的各種“踩坑”經歷，2角秒的超高精度簡直就是“顯微鏡級別”的操作，讓每一片電池都能擁有完美品質。更絕的是60度定位只需要220毫秒，這速度堪比“閃電俠”，生產效率直接起飛。最讓人省心的是驅動器調試超級友好，基本上屬于“裝上就能躺平”的神器級存在，客戶從此和頻繁調試維護說拜拜。

　　李世賢 科爾摩根高級應用工程師

　　具有15年自動化行業的從業經驗，在運動控制系統方案選型和應用等方面擁有豐富的經驗。
