一、項目背景
內蒙古上海廟礦業有限責任公司是由山東臨沂礦業集團與中國雙維投資公司按照新機制、新模式、強強聯合共同出資組建的以煤炭開采、洗精煤、煤矸石綜合利用、電力、熱力、煤化工、銷售等為一體的大型現代能源化工集團。公司位于內蒙古自治區鄂托克前旗上海廟鎮，坐落在寧東--上海廟國家級能源化工基地內。礦區內交通便利，煤炭資源儲量豐富，建設條件優越。內蒙古上海廟礦業有限責任公司是第一家進駐上海廟能源化工基地的國有特大型企業，承擔著開發建設上海廟礦區和推動上海廟能源化工基地發展的重任，公司建設的設計年產400萬噸的新上海一號煤礦于2011年建成投產。在業主多方調研考察后，決定選擇中達電通承建新上海一號礦綜合自動化配套調度指揮中心DLP大屏幕系統。
二、項目方案
中達電通為新上海一號礦本項目綜合自動化配套調度大屏幕系統提供了中達電通DLP大屏幕網絡化信息顯示及協同控制解決方案。該解決方案將國際最卓越的DLP高清晰數字顯示技術、無縫拼接技術、多屏圖像處理顯示技術、信號切換技術、網絡技術等科技手段的應用綜合為一體，形成一個擁有高亮度、高清晰度、技術先進、功能強大、操作簡捷的大屏幕顯示系統，從而為調度指揮中心提供一個可實現信息集中監控、資源共享、指揮調度和應急決策指揮的綜合信息顯示處理平臺。
通過本方案大屏幕顯示系統可以實現在調度指揮中心對各種監控系統的圖像信息進行直觀、實時、全方位的集中顯示，各種信息在大屏幕上可根據需要進行任意組合顯示，并且對顯示信息進行智能化管理。在應急會商室、領導會議室可遠程選擇調看調度指揮中心所有的顯示內容，以便于會商領導準確、實時全面的觀看和掌握各方面信息并做出正確的決策，極大提高緊急情況處置時指揮調度決策的效率。
本項目采用3行×9列67英寸DLP顯示屏，67英寸DLP顯示屏采用獨特的高清雙燈熱耦合光源技術，具有單屏1400×1050的高清顯示分辨率以及高亮度特性，整屏分辨率達到（1400×9）×（1050×3），投影光機亮度達到1600ANSI流明。中達電通業界領先的雙燈DLP顯示單元，采用先進的雙燈熱耦合專利技術，單、雙燈可隨意切換，具有單燈輸出、雙燈輸出、輪流自動切換的三種工作模式。更精準、快速切換，不存在機械式位移換燈，沒有對焦偏移及響應延遲問題，切換速度更快，最大程度地保證了調度中心信號顯示無時滯。獨特“畫面?zhèn)浞荨惫δ埽蓱?yīng)付燈泡突發性故障，不會發生畫面瞬時消失，大大的保證了礦區綜合信息監控的可靠連續性。
三、項目配置
DVS-67-SXGA+投影顯示單元 27臺
DVS-67單元底座 9套
DVCS分布式控制系統 1套
DVCS大屏控制管理軟件 1套
千兆交換機、服務器、線纜及輔材等
四、項目總結

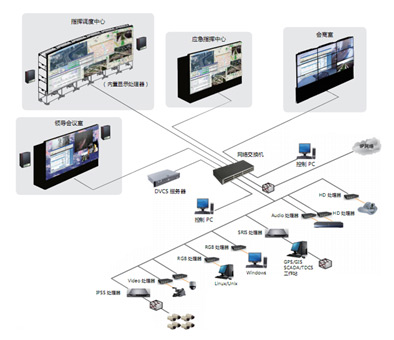

本項目的圖像控制處理部分采用DVCS分布式圖像控制系統，采用全新的基于寬帶網絡的分布式架構，由分布式的信號輸入模塊、顯示輸出模塊和控制模塊組成，各模塊之間通過網絡數據交換機進行連接和信號傳輸，每一路信號均可獨立通道處理和遠距離傳輸，具有超強的分布式信號接入和多點分布式顯示能力，為各行業調度指揮中心大屏幕系統提供了業界領先的網絡化信息顯示及協同控制解決方案。同時中達電通提供的UHP雙燈和單燈DLP顯示單元，以及3×1LED光源、3×6 冗余LED光源多種顯示單元，也可為用戶提供多種不同應用選擇，使DLP大屏幕顯示系統解決方案更具有針對性、適用性。
