在電子行業，線路基板裁切機需求量比較大，一個裁切機的裁切工藝好壞決定著基板材料的利用率，好的工藝對于降本增效有著不可估量的意義，同樣裁切精度決定著板材的合格率，一個好的設備要有好的工藝流程及好的品質；宀们性O(shè)備當中鉆石刀切割機在PCB（印刷電路板）、塑膠板廠及電子行業應用較為廣泛。PCB廠設備一般包含：自動拆解迭合系統、多層PIN對位迭合/拆解系統；CCL廠設備一般包含：自動拆解迭合系統、自動基材裁切設備、自動檢片設備、淋膜包裝機。單機設備包含：水洗機、熱鉚機、鉆石刀切割機、圓角機、等。其中鉆石刀切割機屬于一個單機設備，在電子行業需求量與日俱增。

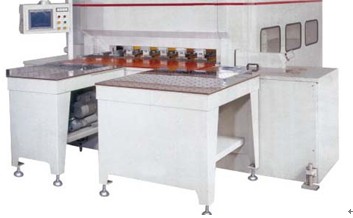

圖1 設備示意圖
1 設備配置
設備采用臺達可編程控制器EH2系列主機加上定位模塊01PU-H2和B系列人機界面以及A2伺服B系列變頻器來組成核心控制；其中15KW B系列變頻器控制刀具主軸，兩臺A2伺服控制鋸片裁切及送料機的送料。
2 設備工藝
在裁切工藝上，為了對物料做到最大限度的使用，可以通過人機界面的初始設定將所裁切的尺寸規劃好。裁切分為標準裁切、非標準裁切、裁切整邊、鋸片裁切、程序裁切等。
2.1標準工藝裁切流程

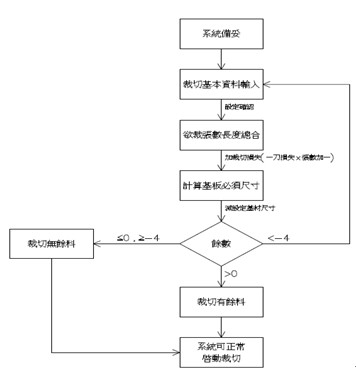

標準工藝裁切流程示意圖如圖2所示。
圖2 標準工藝裁切流程示意圖
2.2裁切整邊工藝流程

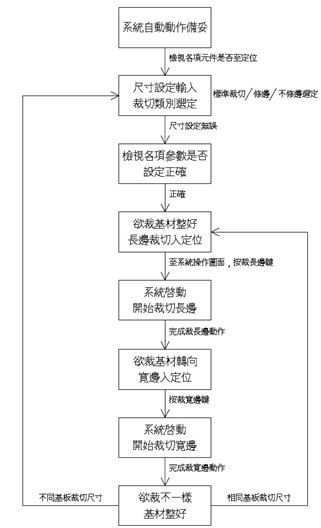

裁切整邊工藝流程示意圖如圖3所示。
圖3 裁切整邊工藝流程示意圖
2.3鋸片裁切工藝流程

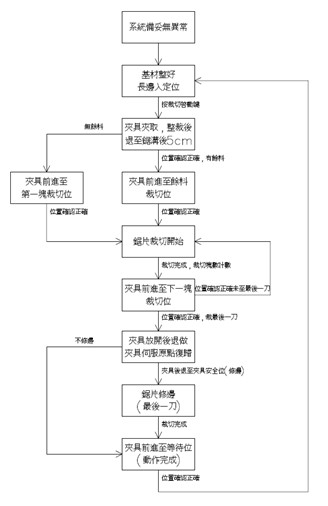

鋸片裁切工藝流程示意圖如圖4所示。
圖4 鋸片裁切工藝流程示意圖
2.4程序裁切工藝流程

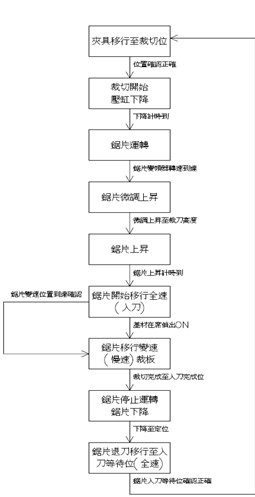

程序裁切工藝流程示意圖如圖5所示。
圖5 程序裁切工藝流程示意圖
3 設備操作界面

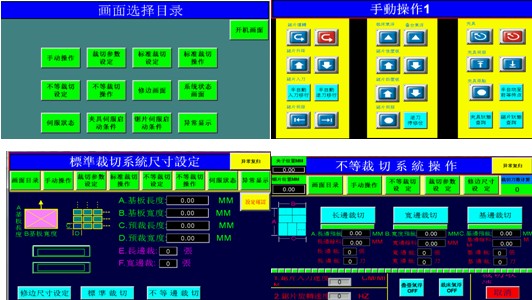

設備操作界面如圖6所示。
圖6 設備操作界面圖
4 效果與推廣
通過以上的裁切工藝流程的執行，設備所能達到的裁切該設備加工裁切出來的成品滿足了客戶需求？偨Y(jié)起來有以下幾點值得推廣：成品裁切面光潔平整、不破裂，夾持面不壓傷；高速度、高效率的精密裁切；采用光學尺定位，精度高；氣浮式臺面，兼具移動之便利性與不傷成品的特性；人機界面控制，操作方便，作業流程一目了然。參數如表1所示。
作者簡介：
李鐵成,男，生于1974年4月，畢業于哈爾濱工程大學，工業自動化專業，F(xiàn)任中達電通股份有限公司工業控制系統產品開發處任高級應用工程師一職，負責臺達機電產品的系統方案整合，具有8年臺達機電自動化行業應用經驗。
