案例背景
　　城市供熱行業是城市熱力供應的重要組成部分，是城市建設的重要基礎設施之一。發展城市熱力，對于節約能源、保護環境、方便人民生活、促進工業生產、發展城市公用事業意義十分重大，是實現城市現代化的重要標志之一。由于供熱用戶比較分散，采集和控制要求穩定，安全性能要求也較高。此熱網控制SCADA自動化控制系統分為兩級，一級為SCADA系統首站中控室，二級為用戶站點RTU。中心控制室負責監視、管理和控制等工作。用戶站點RTU負責站點的的數據采集（包括連接在它上面的熱能表數據），以及對調節閥的控制和報警指示燈的自動控制。SCADA控制中心和用戶站點之間采用無線傳輸方式和有線方式相結合的方法。

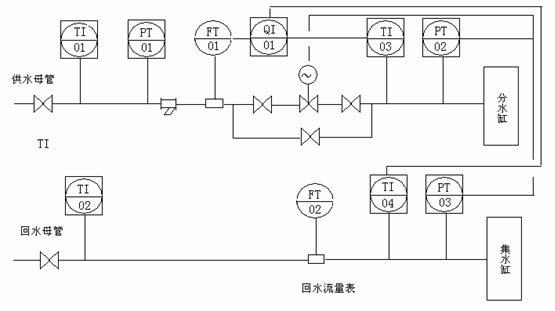

　　示意圖

　　產品功能
　　1、上位機顯示的各用戶站的工藝參數表
　　2、采集的參數通過組態軟件能自動生成以下圖形和曲線：
　　3、組態軟件具備完善的報警管理功能，對于來自各用戶站的各類參數的報警信號都有醒目標記，提醒操作人員。
　　4、組態軟件有完善的報表統計功能。統計報表的生成包括：
　　5、上位機軟件具備拓展能力，提供供熱管網地理信息系統接口、經營管理系統接口，便于系統升級。
　　6、方便的數據管理與檢索，水力和熱力工況分析；
　　7、全網統籌調度、熱網運行方案指導；
　　8、執行對各用戶站的遠程控制；
　　9、通訊系統可以設定取數頻率，支持多種通訊方式。
　　系統優勢
　　1.熱網監控系統解決了熱網運行失調現象，實現了熱網平衡運行，大大提高了供熱效果。
　　2.起到了節能降耗的作用，熱力站根據室外溫度的變化，自動調節供水溫度，從而最大程度的節約了能耗，并且提高供熱的服務質量。
　　3.熱網監控中心的數據幾乎與現場數據保持同步，這是以往熱網運行中投入多大的人力及物力都不可能實現的。
　　4.避免了偷汽、漏汽現象，由于24小時在線運行，杜絕了用戶偷汽的想法，現場計量出現故障可以在最短的時間內發現，并將故障時間記錄備案。避免計量方面的損失.
　　5.通過仿真系統對熱網進行水力、熱力計算，熱網的控制運行分析，使熱網達到最優化運行，利用故障診斷、能損分析了解管網保溫、阻力損失情況，設備的使用效率，使熱網的管損達到最小值，以達到最經濟運行，通過歷史數據和實時數據的比較，分析管網是否存在泄露，設備是否需要維修，以達到最安全運行。
　　6.利用PC機作為上位管理網絡，RTU作為從站（下位機）控制器，可通過城市電話網，無線方式，MODEM方式等多種形式兼容的組網方式，網絡中的各臺主機均可實現讀取數據、修改設置、傳送命令等功能，實現對換熱站的一次供/回水溫度、室外溫度、流量、壓力、閥位等數據的采取和控制，使換熱站能自動調節，又能實現網上監控。是一種實時性強、投資少、功能較強、組態靈活、可靠性較強、經營過程更為合理的監控系統。
　　客戶價值
　　該系統一體化設計，結構合理，可直接應用于工業現場?，F(xiàn)場監控和遠程監控兼?zhèn)洌瑸橄到y(tǒng)操作、診斷、維護和升級提供了方便。通過現場顯示、按鍵或遠程計算機可對現場設備進行監控。程序可現場下載或遠程下載?？蓪崿F(xiàn)現場或遠程診斷、維護、升級。充分的可靠性設計，嚴格的質量檢驗，為用戶提供了可靠的保證。
　　主要產品簡介
　　Super32 RTU
　　Super32是遠程測控終端（RTU）。它是北京安控科技發展有限公司推出的新型RTU。它是在吸收國外先進經驗、征求諸多專家意見、總結多年實踐經驗的基礎上開發而成的RTU。
　　Super 32系列產品具有功能全面、應用靈活、性能可靠、性價比高等優點。代表著SCADA系統的發展方向。可廣泛應用于石油化工、電力、冶金、供熱、鍋爐、大氣環境、水情、供水、污水處理、路燈監控、智能建筑、市政等行業的SCADA系統中。
　　北京安控科技股份有限公司(簡稱安控科技)成立于1998 年(原北京安控科技發展有限公司，2007年更名為北京安控科技股份有限公司)，是專業從事工業自動化產品研發、生產、銷售和系統集成業務的高新技術企業。長久以來安控科技以“卓越品質，源于更高要求”為經營理念，堅持自主創新，先后推出了一系列擁有自主知識產權工業自動化產品：通用產品(Super 32 系列RTU、Super E40 RTU、 Rock E系列PLC、ECHO SCADA系統等)、專用產品(E5000 SCADA 系統、E5300系列抽油機控制器、E5400系列自動計量控制器、E5500系列水源井控制器、E5700系列鍋爐蒸汽干度控制器、E5800系列氣體流量計算機)、PLC DIY系列產品及其它工業附件產品等，其中部分產品被列入國家級火炬計劃項目。廣泛應用于石油、天然氣、供水、污水處理、供氣、供熱、 環保、危險源、水文水利、煤礦、農業、冶金、化工、電力、文物防盜等諸多行業，并遠銷哈薩克斯坦、伊朗、蘇丹、馬來西亞等國。
