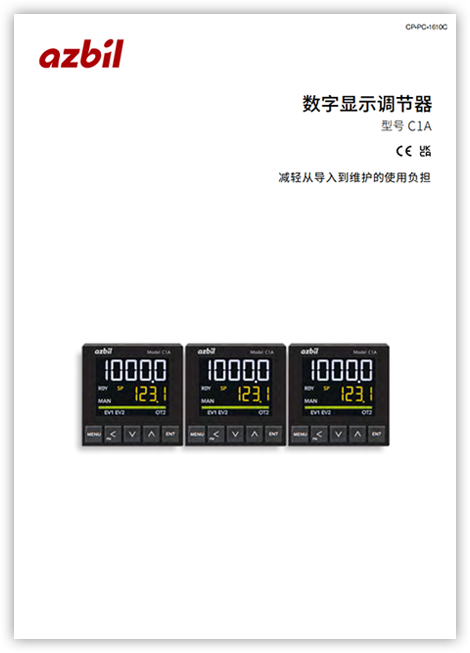

型號C1A在48*48mm規格儀表上實現了5位顯示,同時支持最快25ms的控制周期,可以通過高精度輸入精度,實現被控過程變量(溫度、流量、壓力)的高精度控制。
型號C1A功能豐富,因此顯示面板的指示信號極為豐富,可以根據控制功能需求,更為直觀的顯示控制過程的狀態變化。同時,接線端子也做了優化,免螺釘端子臺,無需借助工具,即可進行快速布線。
型號C1A支持USB供電,可以離線進行儀表參數的設定,同時提供功能強大的設定軟件(型號SLP-C1A),可快速設定同樣參數配置的大量?jī)x表,降低現場設定的復雜性,避免人為失誤,節約維護成本。
PID仿真
課題:通常各廠家儀表都提供了自動獲取PID參數的自整定功能,但是受裝置結構特性(不允許溫度大范圍波動)及生產效率(自整定時間過長)限制等,無法使用自整定功能來獲取PID參數,另外也存在自整定出來的PID參數控溫效果不理想,無法達到工藝要求。
對策:型號C1A搭載了阿自倍爾專有的PID仿真技術,可以通過獲取一段監控?cái)?shù)據后,在離線狀態下進行PID參數的自整定及優化,可以有效避免以上課題中所述的兩個問題。不僅可以通過軟件自動獲取最佳PID圖(3)左上,也可以通過手動拖動滑塊來進一步優化PID參數圖(3)右下,當?shù)玫阶罴裀ID參數后,可以將參數下載至現場的型號C1A儀表中,此時現場裝置的實際在線控制效果既可以接近或達到離線狀態下的優化效果。
SP.lag
課題:以真空爐為代表的大滯后裝置,在工藝升溫階段,為了保護裝置結構不被破壞,需要按照一定速率(斜率升溫)控制溫度到達目標工藝溫度,但是從斜率到保持段時會發生溫度超調現象,當超調量超過工藝允許精度時,需要等待溫度穩定后開始工藝,而大滯后裝置的降溫速率通常較慢,等待時間會嚴重影響生產效率。
對策:型號C1A搭載了阿自倍爾專有的控制算法SP.lag,在斜率升溫時,可以在保證升溫速率與要求一致的前提下,降低或避免溫度到達保持段時的溫度超調,改善控溫品質,同時可以避免溫度回到工藝要求精度范圍的等待時間,從而提升生產效率。此功能不僅在斜率升溫(升溫速率可控)場合,在階躍升溫時,也可以起到抑制超調的作用,尤其針對具有一定真空度以及溫度大滯后的工藝環境,可以達到良好的控溫效果。
FF-Fitter
課題:通常以上裝置在工藝過程中,會因生產工藝需求,出現固定時間頻率及強度的干擾信號(例如包裝過程的瞬間壓合造成控穩點溫度快速下降),需要盡可能的快速恢復干擾造成的溫度波動,避免影響產品的品質,以及降低生產效率。
對策:型號C1A搭載了阿自倍爾專有的控制算法FF-Fitter,是在PID控制的基礎上,結合了前饋及增益控制的符合運算,針對各類具有固定頻率恒定干擾的過程控制場合,可以有效改善控制品質,提升生產效率??刂聘拍钊缟蠄D(1)所示,在啟功能前,控制由PID主導,當啟動FF-Fitter控制功能后,依次通過FF1(強制)、FF2(增益)、FF3等步驟結合PID實現復合運算控制,來降低干擾對被控變量的影響,從而減小溫度超調,縮短溫度穩定時間,從而有效提升生產效率。
PLC鏈接
課題:隨著大數據以及物聯網的應用需求,以及現場連鎖控制的要求,溫控儀表與PLC的通訊需求日益加強,由于不同廠商存在通訊協議的差異,每次變更PLC或溫控儀表,都需要重新進行通訊程序的編寫,增加工作量的同時,也帶來了一定的運行隱患(程序BUG等)。
對策:型號C1A內置了眾多主流PLC廠商的驅動協議,可以通過簡單的參數設定(PLC品牌或協議的指定),再通過地址表的填寫(地址映射),即可實現數據的雙向通訊,由于通訊的建立由型號C1A獨立實現,因此無需PLC側編寫通訊程序,可以有效降低PLC側的程序復雜性。針對需要臨時擴展溫控儀表通訊的場合,可以大幅降低工作負荷,節約現場維護成本。
提出申請 → 試用審核 → 聯系試用 → 收回產品
為鼓勵大家積極參與試用活動,azbil(阿自倍爾)和控制工程網特設100份精美禮品:定制帆布袋+U盤或樂扣保溫杯,凡是參與試用都有機會獲得禮品!
1、本次活動須實名參加,姓名、手機、公司等信息不全或不準確者不能參加試用和抽獎。不能保證所有申請者都可以獲得免費試用。
2、本次試用活動產品由阿自倍爾自控工程(上海)有限公司提供,凡是提交申請的讀者經阿自倍爾公司審核通過后即可獲得產品免費試用。
3、試用產品須在試用結束后及時回收,試用者不得故意損壞產品,否則需要照價賠償。
4、本次活動最終解釋權歸控制工程網所有。
5、試用事宜咨詢電話:010-82053688
