方案總覽

Fluke對中控室過程控制系統 （DCS/PLC）及安全儀表系統（SIS）的檢修維護提供全面解決方案 包括針對模擬量卡件的維護、針對離散量卡件的維護、針對現場 總線終端的維護、控制柜接地電阻測試和控制系統UPS診斷維護等五個方面。

控制系統模擬及離散量卡件檢測

模擬量輸入及輸出卡件的維護
模擬量卡件離線維護：DCS及SIS系統模擬量輸入（AI）及輸出（AO） 卡件，在FAT/SAT及日常維護過程中，均需進行“打點”測試，以驗證 相關卡件的通道是否正常工作。“打點”工作需要的高精度的電流及電 壓信號發生器，F(xiàn)luke78X系列CAT III,1000V過壓保護多功能萬用表（信 號發生器）提供了最安全的“打點”測試方案。而707系列旋鈕式信號發 生器則成為眾多DCS和SIS設備供應商的首選信號發生器。
離散量卡件的維護
頻率及脈沖卡件維護：過程控制現場有很多設備會涉及到離散量頻率及脈沖信號 的檢測及控制。諸如變頻器、流量計等等，中控室的頻率及脈沖離散量卡件用專 門用于如上信號接收的終端。而對相應的卡件實現檢測，則需要高精度的頻率源 及脈沖源，F(xiàn)luke725S全中文多功能檢修校準器可以以0.05%的超高精度實現頻率信號模擬，并可以實現連續10000次的脈沖輸出，檢測相關卡件對頻率及脈沖信號的接收功能。
模擬量卡件在線維護：在過程控制系統DCS或者安全儀表系統SIS交付 客戶使用并投產后，因涉及到停車停產，涉及到連鎖的回路往往要在在 線不斷開回路的情況下進行。Fluke772及Fluke773過程鉗表，依靠電 磁感應測量原理，可以在不斷開回路的情況下，在中控室機柜端在線高 精度實現4-20mA模擬量回路檢測。
資源下載：
715系列電壓回路操作手冊-用于電壓回路檢測
725S中文多功能檢修校驗儀-用于頻率及脈沖卡件檢測
772-773鉗表手冊-用于連鎖回路在線檢測
787多功能信號發生器-用于IO卡件回路測試
789多功能萬用表及信號發生器操作手冊
789多功能信號發生器-用于IO卡件回路測試
信號發生器77X+78X+70X產品功能簡述

Fluke_773過程毫安型鉗表的功能演示

Fluke_789過程多用表的功能演示

控制系統UPS診斷維護

UPS蓄電池性能測試：過程控統DCS及安全儀表系統SIS的正常運行事關工廠的正常運營及安全生產，因而幾乎所有的現場 均采用UPS為系統供電。定期為UPS蓄電池做檢測至關重要，而傳統蓄電池檢測方案必須對蓄電池進行放電測試，中斷系統運行。Fluke-BT510/521系列蓄電 池測試儀可以通過對蓄電池內阻進行測試，在電池工作狀態下、不中斷控制系統運行的情況下在線的實現對UPS蓄電池性能的診斷分析。
詳情請點擊這里下載： Fluke BT500系列蓄電池分析儀-UPS蓄電池性能測試.pdf
  • Fluke BT500系列蓄電池分析儀產品概述
  • Fluke BT500系列蓄電池分析儀快速演示

控制系統機柜接地電阻測試

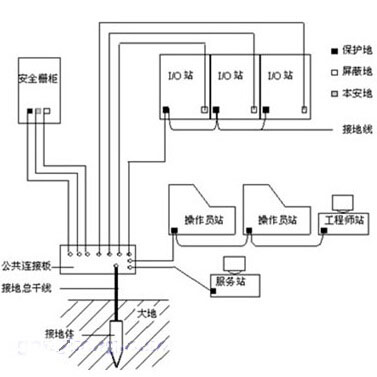

控制柜接地示意圖
  • DCS及SIS接地電阻檢測：位于中控室的DCS及SIS系統，其機柜必須獨立且良好 的接地。否則，檢修人員接觸機柜時會有觸電感，而在雷雨也會潛在對控制系統有整 體性的摧毀風險。Fluke162X Kits系列接地電阻測試儀，以數字式方式實現對系統機 柜接地電阻的精確測量，保證中控室過程控制系統DCS及安全儀表系統SIS的安全運 行。
  • 資料下載
  • Fluke 1623-2和1625-2 GEO接地測試儀介紹
    Fluke 1625-2GEO接地測試儀中文操作手冊

通訊終端檢測

現場總線物理層檢測： 目前，約來越多的過程控制現場采用現場總線技術及相應的智能儀表資產管 理技術。然而，與模擬量信號不同，總線型控制系統每個網段上都集成有數 十臺儀表，通信物理層健康與否，影響的是整個網段數十臺總線設備的通信 質量。Fluke125系列示波表可以用于診斷FF及PA等基于IEC61158-2的現場 總線的物理層，判斷其信號是否發生畸變，終端電阻是否設置有誤，通信誤 碼率是否過高等等。
資料下載 Fluke 125用戶手冊


F125示波表現場總線通信終端檢測應用案例
