鑒于微軟公司已停止對Windows 2003 Server和XP系統的技術支持，DELL及主流PC供應商也不再生產支持該系統的機型，而諸如霍尼韋爾PKS、艾默生deltav、橫河CENTUN等主流控制系統廠商的老版本軟件只能安裝在支持Windows 2003 Server & XP系統的PC上。在此種情況下，如果客戶想對原有系統進行性能升級，工控廠商采取的方案一般是升級工控軟件版本并更換PC機，而工控軟件的升級費用高、周期長，因此很多客戶傾向于只更換硬件PC機，保留原Windows操作系統和工控軟件。針對此情況，海天煒業經過技術攻關，針對霍尼韋爾的PKS、艾默生Deltav、橫河CENTUM等主流廠商的服務器&操作站的硬件PC更換有完善的解決方案，且已經成功實施多套，為客戶節約了升級改造的費用。
2017年4月，海天煒業應某石化公司要求，對其廢堿裝置的PKS服務器 & 操作站進行現場更換，有效解決了客戶控制系統存在故障，為客戶節省了高額的成本。
項目背景
某石化公司原服務器及操作站經過十年多的不間斷運行，硬件已經嚴重老化，服務器冗余電源已存在故障，目前單電源運行，C盤只剩余500M的空間，操作站運行緩慢，切換流程圖、調用數據時頻繁死機。目前支持Windows2003 Server和XP的電腦機型已經停產，相應的驅動也已經很難找到，而PKS R310系統只能安裝在Windows2003 Server&XP系統上，如果更換支持Windows 2008 Server&Windows7的服務器和操作站，必須把PKS的版本升級到R410&R430，需要重新從控制系統廠家重新購買軟件及授權，僅軟件的費就高達幾十萬。本著節約成本的原則，客戶希望只對服務器和操作站的硬件PC進行更換，保持原有的操作系統和PKS軟件版本不變。應客戶要求，海天煒業承接了此次服務器&操作站的更換項目。
項目實施
2017年4月，海天煒業抽調經驗豐富的工程技術人員，對其廢堿裝置的PKS服務器&操作站進行現場更換。原系統軟硬件配置如下：
服務器： 1臺 DELL PowerEdge 2900 操作系統為Windows2003 Server 軟件版本PKSR310.1
操作站： 2臺 DELL T5400 操作系統為 WindowsXP 軟件版本PKSR310.1
冗余控制器： 1套 C300控制器
客戶要求如下：
1：不改變現有系統的軟件版本及Windows版本，只更換服務器和操作站的硬件PC
2：下層C300控制器不斷電，保證現場的設備正常運行，3個工作日內完成上層服務器操作站的更換
3：協助現場完成操作站移位
4：保證流程圖，操作組，歷史采集，趨勢等不變，保證現場操作工的工作效率
5：保證裝置的重要生產運行參數需要上傳到全廠的MES系統中，工作完成后保證該部分?jǐn)?shù)據的正常上傳。
服務內容
1 升級服務器和操作站
將原有服務器DELL PowerEdge 2900 更換為DELL PowerEdge320，安裝windows Server2003系統&PKS R310服務器軟件；原操作站DELL T5400更換為DELL T5810安裝Windows XP系統&PKS R310操作站軟件。
在安裝過程中，由于DELL公司已經不再提供Windows Server2003和XP系統的驅動，海天煒業工程師經過技術攻關，成功的在DELL PowerEdge320和DELL T5810安裝了Windows Server2003和XP，經運行測試，電腦工作正常。
2 現場更換調試
系統信息采集及數據備份：將當前系統的詳細配置信息進行記錄保存。將系統組態數據，數據庫、流程圖等組態信息備份；
新服務器及操作站數據恢復，控制組態、流程圖、歷史采集、趨勢、操作組、歷史數據等恢復至和原服務器對等的狀態；
服務器操作站的更換，在保持下層控制器不斷電、現場設備正常工作的狀態下，完成服務器操作站的無擾切換。
3 操作站移位
協助客戶將兩臺操作站進行移位，將兩臺操作站移到距離現在控制器1000米集成控制室內。通過兩組光纖轉換器完成操作站與服務器、控制器之間的數據通訊。
4 根據用戶要求，完善部分流程圖，報警設置，快捷菜單等
5 進行PKS OPC端口設置，完成工廠MES系統對該裝置的數據采集的調試工作。
在用戶的配合下，海天煒業工程師在工期內順利完成項目任務，保證了該裝置下一個運行周期的平穩高效生產，為用戶節約了系統升級帶來的高額時間成本及人力、物力成本。

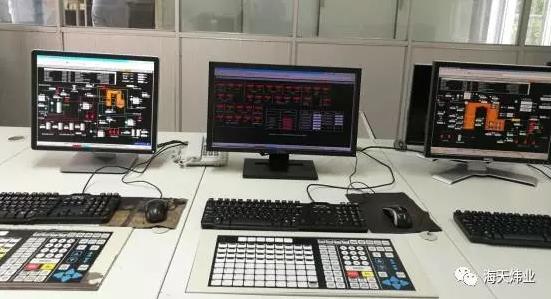

更換完成后的操作界面：
