摘 要 曬版機是制版印刷中不和或缺的設備，起著非常主要的作用。曬版機是一種用于制作印版的設備，原理為接觸曝光成像。曬版時利用大氣壓力或機械壓力使原版與感光版緊密貼合，通過特定液體的光化學反應，將原版上的圖像精確地曬制在感光版上。曬版機主要由光源裝置、曝光室、真空室、電器部分、機座等部分組成。工作過程大致為：抽真空-曝光-顯影-烘干。其中影響曬版質量的主要是抽真空質量和燈光效果。利用和利時LM系列PLC進行控制的曬版機，能夠?qū)Τ檎婵蘸推毓鈺r(shí)間進行相應的控制，保證了非常高的曬版質量和效率。
1 引言
印刷術作為中國的四大發明之一，至今已發展成為不可或缺的技術。文化和知識傳播的方便程度和廣度主要依賴于印刷業。隨著人們對書籍的需求和要求越來越高，印刷技術的工藝也越來復雜，效率也越來越高。曬版機作為傳統印刷工藝中的一環，直接影響印刷的效果和質量。曬版機控制系統對曬版機的正常工作具有重要的作用。目前，曬版機已成為高檔彩色印刷的必備品。
基于和利時LM系列PLC的曬版機控制系統，能夠?qū)癜鏅C(jī)抽真空時間和曝光時間進行精確控制，使曬版機能夠高效率和高質量地進行曬版工作。
2 曬版機控制系統硬件設計
早期的曬版機控制系統為單板機控制系統，參數的顯示和設置為7段LED數碼管和數字按鍵。由于單板機系統的故障率較高，參數設定復雜，顯示界面友好程度差等原因，所以采用PLC對控制系統進行重新設計。PLC相比原來的單板機而言，配置靈活，編程簡單，并且支持與HMI（Human Machine Interface，人機界面）進行通訊連接，大大增強了對設備的監控功能。HMI與LED數碼管相比，具有很大的優勢，可以自由編輯真彩畫面，可以實現動畫效果甚至是邏輯運算?；赑LC的控制系統在使用的方便程度、界面友好程度和功能強大程度上，與老型號的機型相比更先進和更人性化。
基于和利時LM系列PLC的曬版機控制系統如圖1所示。曬版機的工作設備主要包括電磁閥、真空泵、鎮流器、觸發器、碘鎵燈、蒙版電機和風機等。通過PLC對這些設備的邏輯控制，完成曬板工作。在系統中，通過LM系列PLC自帶的RS232與上位HMI觸摸屏進行通訊，實現對系統運行狀態的監視和參數的設置。本系統的CPU自帶模擬量輸入模塊，可以根據光量傳感器檢測的光量程度控制曝光時間的長短。HMI觸摸屏具有配方功能，應用中實現了50組參數配方的編輯和調用，可以很方便地根據不用的要求進行相應的設置。HMI觸摸屏在畫面中還對設備的狀態進行了動畫和延時參數倒計時的顯示。曬版機控制系統硬件配置使用如表1所示。
圖1 基于和利時LM系列PLC的曬版機控制系統

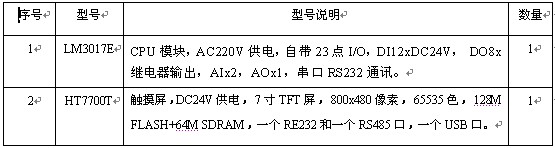

表1 曬版機控制系統硬件配置清單
3 曬版機控制系統軟件設計
曬版機的主要工作流程為：（1）抽真空；（2）次曝光；（3）風機冷卻；（3）蒙版拉出；（4）二次曝光；（5）蒙版回位；（6）風機停止。曬版機控制系統軟件流程圖如圖2所示。
曬版機的上位HMI監控畫面由HT770T系列觸摸屏制作，主要顯示了設備的運行狀態，包括相應的動畫、參數設置和顯示等。曬版機的控制畫面如圖3所示。在操作畫面中，可以對各個受控量的狀態進行監視，中間為設備的動畫顯示示意圖。此畫面主要是進行抽真空、一次和二次曝光的延時設置和倒計時查看。
曬版機的參數設置通過配方方式進行。曬版機配方編輯畫面如圖4所示，可以設置50組不同的參數隨時調用。對屏幕中的"地址編號"進行更改，即可選擇相應的配方參數。點擊畫面中的"時間設置"可以進行時間配方的編輯，編號為0~49，共50組。
圖2 曬版機控制系統軟件流程圖
圖3 曬版機控制畫面

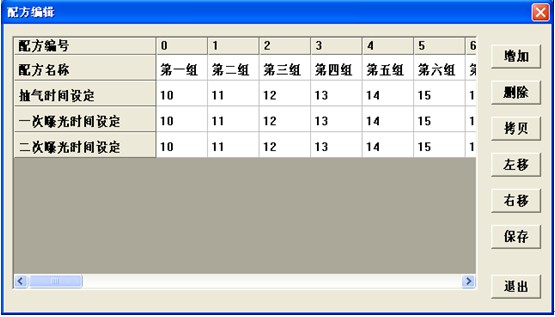

圖4 曬版機配方編輯畫面
4 結束語
基于和利時LM系列PLC曬版機控制系統具有友好的人機界面和靈活性的數據設置功能，使曬版機整體的使用方便程度和可靠性有很大的提升，有助于曬版工作更高效和更穩定地進行。
參考文獻
[ 1 ] 王利全; 印刷工藝[J].北京人大
[ 2 ] 張樸，侯云漢，印刷工藝[J].華中師范大學出版社
[ 3 ] 百度文庫，曬版機知識文檔[M]
[ 4 ] 百度文庫，如何提高曬版質量[M]
作者簡介：王巖，北京聯合大學畢業，學士學位，研究方向?yàn)樽詣?dòng)控制，現任北京和利時自動化驅動技術有限公司區域技術支持。
