項目介紹
爆破是礦業生產環節中必不可少的一部分,而恰如其分的實踐亦是成功采礦作業中的重要組成。為了監控爆破程序，提高礦業的自動化水平，中國工信部(MIIT)在2012年宣布相關法案，要求所有的工業炸藥現場混合車輛必須實現動態監控信息系統，以便自動采集相關數據并上傳車輛定位信息，提高采礦爆破操作的安全性和可靠性。
系統需求
依據MIIT的規定，每天獲取到的所有數據將通過先進的電子和信息技術按統一格式自動發送到管理平臺。對露天采礦工作，在開往礦區前運輸車輛將裝載不同標準的固體炸藥，然后混合鎂、鋁及其他相關化學品在現場爆破。由于之前的系統非常不穩定，無疑增加了工作難度,也時常會引發不必要的損失。北京一家主要從事民用爆破設備及專業爆破服務的爆破技術公司計劃升級其混裝炸藥車IT系統，以便更好監控爆破作業。
新車載監控系統硬件設備支持-20 ~ 60?C的寬溫度范圍，滿足嚴苛戶外環境應用需求；其防振功能可有效改善車輛行駛過程中的振動問題；使用蓄電池供電實現低功耗(少于100瓦)；同時，緊湊型設計滿足駕駛室狹小空間安裝需求。此外，該方案需在每個設備中整合GPS， GPGS及外部接口，實現監視器及工業電腦的分離以滿足用戶易維護及維修的應用需求。而在東北和西北地區的極寒天氣的地區，在開始作業之前計劃啟動車載電腦對應用程序也是必不可少的基本需求。
系統描述
通過研華嵌入式無風扇工業電腦UNO-2174與工業等級平板顯示器FPM-3121的組合，完全符合政府規定，很好的滿足客戶需求。UNO-2174擁有多種通訊接口及無風扇設計，支持寬工作溫度，符合IP40防護等級。UNO-2174與PLC、傳感器、微型打印機相連，可監控運行狀態、化學藥品劑量控制、壓力、溫度、流量、電磁閥、轉速表等各種現場條件，并可打印當天記錄日志。UNO-2174是一款低能耗數據處理器，極少的耗電量便可完成大量數據處理。
UNO-2174具有兩個插卡槽，分別適用于mini PCI-E卡和SIM卡，可整合GPS和GPRS于一塊板上，通過無線網絡傳遞實時信息和定位至控制中心。此外，UNO-2174符合國標IEC60068-2-27F標準及IEC60068-2-64標準，具有極佳的抗沖擊及抗振動功能。在此案例中，研華研發工程師為常規啟動過程重寫了BIOS，以滿足特殊項目需求。
FPM-3121作為工業級強固型平板顯示器在嚴苛工業環境中仍能保持高工作性能（-20~60?C寬工作溫度）。FPM-3121擁有12.1"彩色TFT/LCD顯示器，滿足狹小空間應用需求，其分離功能可以將屏幕和計算機作為單體式以改善客戶的維護工作。
項目實施

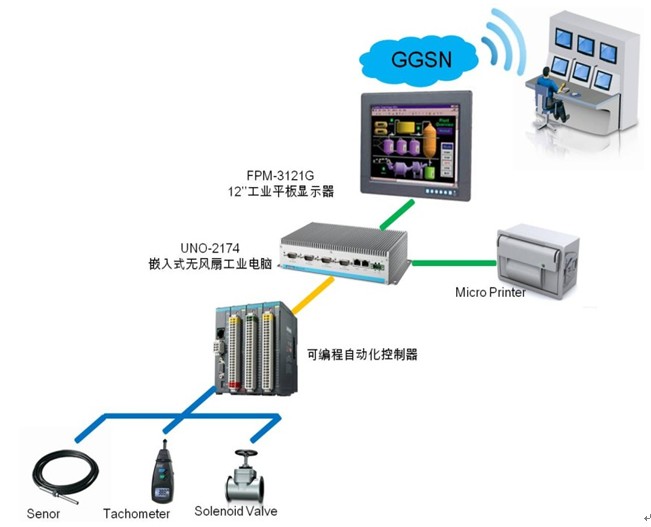

系統架構圖
研華工業炸藥現場混裝車車載終端解決方案系統架構圖
總結
中國采礦業作為特殊的工業應用具有巨大的市場潛力，然而在目前的市場中，很少有廠商可以滿足所有客戶的需求。研華整體解決方案擁有最佳及合理的設計架構,不僅完全滿足各種嚴苛要求（如寬溫、減振、易于維護、GPS/GPGS整合、預設啟動及低功耗等），還為車載監控系統提供高性能&可靠設備。該解決方案已經通過了中國北方極寒天氣測試，展現出研華產品的專業性與優越性能。
