第一部分：概述

1、應用背景

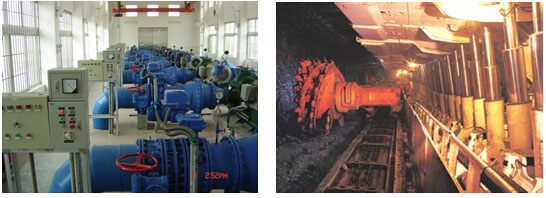

能提供有一定壓力和流量的液壓動力和氣壓動力的裝置和工程稱泵和泵站工程。泵是一種通用機械，廣泛的應用與國民經濟各個部門，只要有液體流動幾乎都有泵在工作，泵廣泛應用于給排水，石油化工，航空航天，水利水電行業采礦冶金電力、市政、農林，例如：

        給排水：給水：取水泵站（自水源取水）；送水泵站（至用戶供水管網）

                污水處理廠：污水泵站（收集污水）；排水泵站

            管網：加壓泵站；提升泵站

        采礦：豎井的井底排水泵站，礦床的初期排水泵站

        電力：高壓鍋爐給水泵，冷熱水循環泵，水利清渣除灰的高壓泵站

        石油化工：石油、化工行業液體運輸

近年來隨之社會的進步、經濟科技的發展，人們生活、工作和生產水平有了很大的提高，人們對生產、生活提出了更高的要求，對于泵站的監控就是 其中之一。對于傳統的泵站監控，采用的是工作人員定時查看，或泵站24小時值守，有事由于工作人員疏忽，很容易造成泵站工作異常。同時這種做法對于多個泵站的監控很麻煩;后來采用布線監控方式，但是布線相當麻煩。于是在這種背景下，通過無線方式監控泵站實現無人值守泵站的遠程監控應運而生。

2、泵站遠程監控管理系統

泵站遠程監控管理系統是集傳感技術、自動化控制技術、無線通信技術、網絡技術為一體的自動化網絡式監控管理系統。泵站管理人員可以在泵站監控中心遠程監測站內液體液位或進站壓力、泵組工作狀態、出站流量、出站壓力等；支持泵啟動設備手動控制、自動控制、遠程控制泵組的啟停，實現泵站無人值守。

第二部分：系統組成

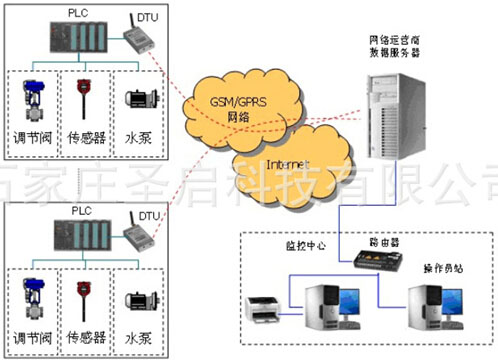

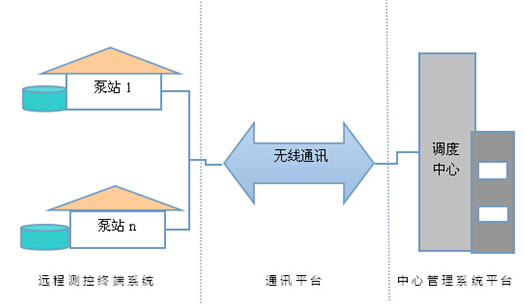

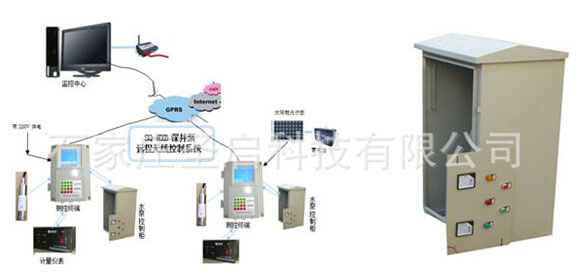

系統由遠程測控終端系統、通訊平臺、調度中心管理系統平臺組成。

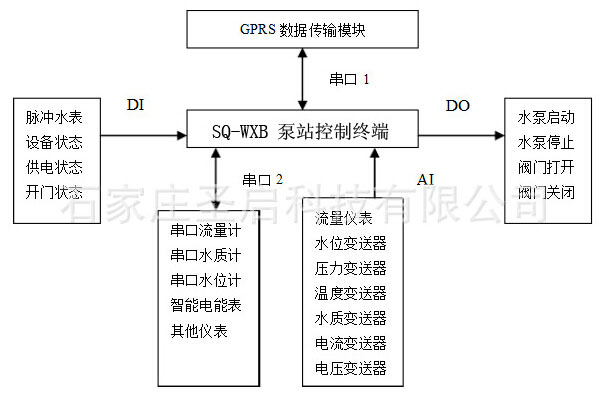

1、1遠程測控終端系統

遠程泵站利用各種傳感器來測得水位、壓力、流量工作機組的溫度、電壓電流,。各種數據傳送至終端機、進行數據分析存儲，報警，并可發送到中心監控站。還可以與加壓泵房設備聯動用來控制水泵的啟停、閥門的開閉等。

1、2、通信平臺：

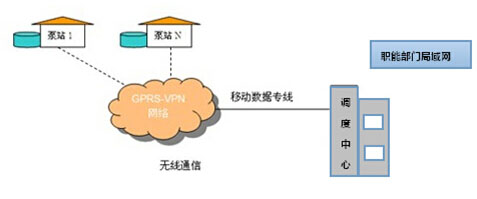

無線通信：每個泵站與調度中心之間通過GPRS無線網絡通信，調度中心、泵站監控中心、各職能部門之間通過局域網通信，該通信平臺不能傳輸連續圖像

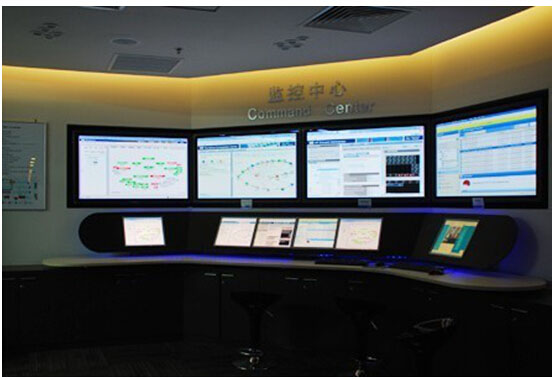

1、3、中心管理系統

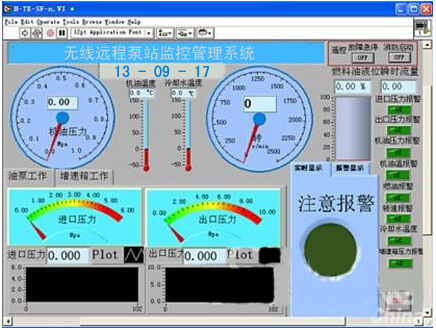

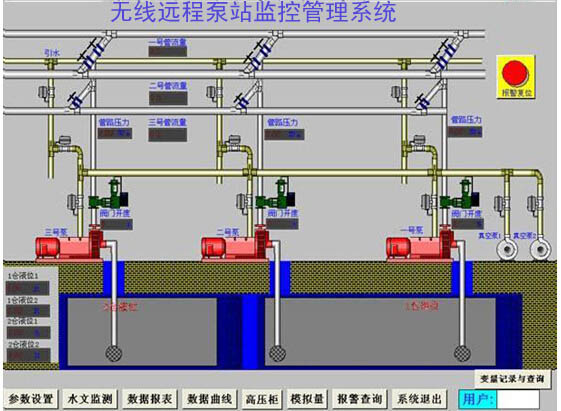

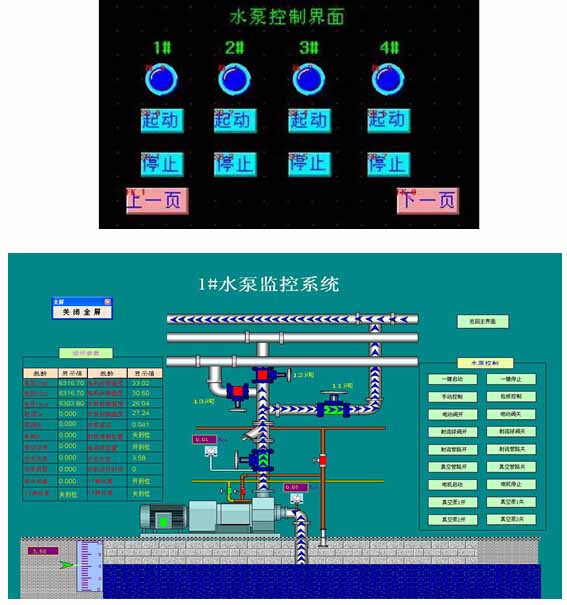

中心控制站采用組態軟件通過網絡能夠遠程同時對多個小區加壓泵站進行監視和控制，采用遠程通訊方式，接受終端機上傳數據并進性分析存儲。及時了解遠端運行情況并可迅速做出處理。為相關部門作出決策提供依據。

第三部分：系統功能特點

1、小區給水加壓泵站監控終端功能特點：

①參數采集傳輸功能：

主要參數有：采集液位、每個泵啟組停狀態、工作電流、工作電壓、電能等參數。 采集配電室各路開關狀態、電能等。

②控制功能：

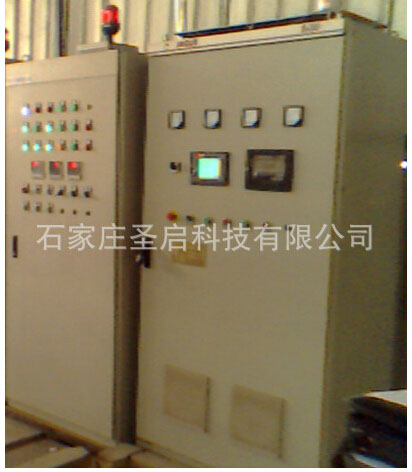

支持泵啟動柜手動控制、自動控制、遠程控制，控制模式可切換。  依據供液體壓力和水泵運行時間，智能選擇水泵投入運行。啟動、停止水泵機組?？刂七M(jìn)站閥門開啟、關閉?？刂票梅空彰?/span>

③報警功能

    電流過大、缺相、水位過低過高、控制柜保護、配電室故障、閑人進入等情況發生時，立即上報信息。就地、遠程聲光報警和短信報警。

④存儲功能可存儲、顯示、查詢泵站監控數據及工作參數

⑤ 支持光纖通信、局域網通信、GPRS、短消息等無線通信方式。

⑥支持就地、遠程維護測控設備。

2、管理中心平臺具有以下的功能特點

①遠程、實時性：

實時采集現場中的數據信息，并將其存在數據庫中。具有較強的實時性和較高的處理效率，對訪問的響應時間要短；采集接口的實時性好，能滿足其應用的需要。

----實時監測各泵站水位、壓力、溫度、流量 等參數。（可根據客戶要求檢測）

----實時監測泵組的工作狀態、電流、電壓、保護狀態、工作模式。。

----遠程控制泵的啟停、閥門的開閉。

②安全性：

在操作上嚴格權限管理。系統可提供審計跟蹤功能，記錄所有用戶操作過程，

對出現的系統安全問題提供調查的依據和手段；系統應具備事務日志功能。支持視頻在線監視泵站全景、電氣控制室等重要工位，視頻可回放

③保密性：

采用混沌加密與常規加密級聯的方案，并且采用RSA公鑰制算法作為密鑰交換方案加密混沌加密與常規加密算法的私鑰，以保證混沌密鑰的同步和安全性使級聯

方案在網絡通信的情況下更容易實現。

④容錯、冗余：

采集接口在具備條件的場合，可實現冗余；采集軟件有容錯處理機制；

實時數據庫系統具有容錯能力，根據具體的硬件條件實現冗余。

⑤報警：

現場出現電流電壓超限、水位超限、設備保護等狀況時，可以通過聲光報警、手機短信等方式進行報警。并且自動記錄系統狀態變化、操作過程等重要事件，一旦發生事故，可就此作為分析事故原因的依據，為實現事故追憶，提供基礎資料。

⑥生成各種數據報表及數據曲線。

----實時反映采集信息的變化，方便對采集信息的分析和查詢；形成實時圖形曲線。

----對于采集來的數據，形成數據報表。可實現歷史報表和多功能報表。

第四部分：應用實例

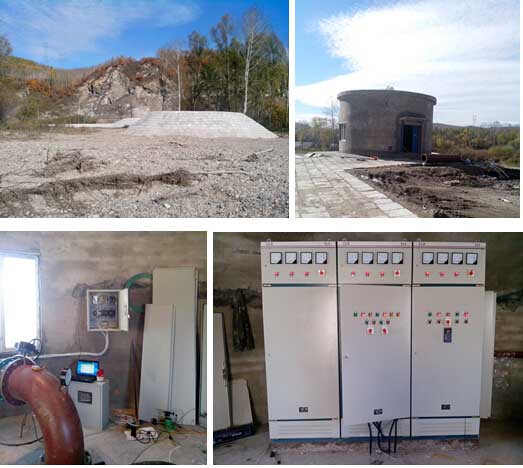

1、大興安嶺塔河水電站：

大興安嶺塔河水電站位于黑龍江省塔河，該公司使用我公司自主研發的無線遠程泵站自動化控制系統對該公司的水源井泵站進行遠程控制。

遠程無線水源機井集中監控設備主站位于水池水箱旁的設備室，文本形式顯示水位的高低變化、深井泵運行狀態并帶有聲光報警功能；分站位于水源井旁的控制室，可以和深井泵控制柜聯動，將控制狀態采集到分站，主站和分站之間可基于電臺式或GPRS/3G網絡數據傳輸方式進行實時通訊進行數據交換。

2、石家莊強源建筑安裝工程有限公司

強源建筑安裝工程有限公司前身為河北強宇安裝工程公司，成立于二十一世紀初，后改為河北強源建筑安裝工程有限公司，，并同時成立了河北澤源消防工程技術有限公司石家莊分公司。公司以水電暖工程、安防、中央空調系統及基站、消防噴淋、消防聯動系統、綜合布線、鋼構焊接、機電設備等各類安裝工程項目及相關安裝電子產品銷售與設備銷售的專業化公司。

該公司目前配備有我公司自主研發的遠程水泵控制系統一套。遠程水泵監控系統主站位于水池水箱旁的設備室，文本形式顯示水位的高低變化、水泵運行狀態并帶有聲光報警功能；分站位于泵站旁的控制室，可以和水泵控制柜聯動，將控制狀態采集到分站，主站和分站之間可基于電臺式或GPRS/3G網絡數據傳輸方式進行實時通訊進行數據交換。

3、新礦集團福城煤礦

新礦集團內蒙古福城煤礦位于寧夏回族自治區銀川市東南35公里，行政區劃分隸屬內蒙古自治區鄂托克前旗上海廟鎮管轄。設計生產能力為200萬噸/年。為實現其對礦區水源機井的集中控制，我公司技術人員經現場考察后為該礦配備了遠程無線泵站監控系統，并配置了智能控制柜。

遠程無線泵站監控系統統主站位于水池水箱旁的設備室，文本形式顯示水位的高低變化、深井泵運行狀態并帶有聲光報警功能；分站位于水源井旁的控制室，可以和深井泵控制柜聯動，將控制狀態采集到分站，主站和分站之間可基于電臺式或GPRS/3G網絡數據傳輸方式進行實時通訊進行數據交換。

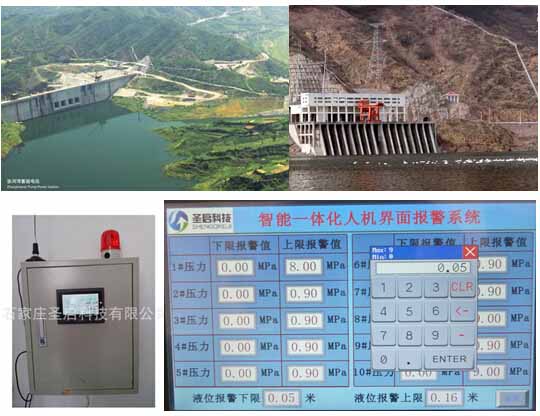

4、井陘縣張河灣水電站

張河灣水電站位于井陘縣甘陶河張河灣水庫壩后，為張河灣水庫的配套工程。該站于2009年9月動工，裝機容量640kw，總投資500萬元，年平均發電量255萬kw·h該電站開發方式為壩后式，主要利用西躍渠灌溉引水發電，經過第一次發電后渠水沿西躍渠引入景莊水電站進行二次發電，最后流入引甘濟綿渠，實現了一水多用，使甘陶河上張河灣水庫的水能資源得到充分利用。電站采用微機監控，按照無人和少人值守設計，是一項現代化程度較高的水電工程，水電站目前使用我公司生產的泵站遠程監控系統+遠程觸摸屏液位壓力監控顯示報警系統兩套設備。

泵站遠程監控系統有上位機中控平臺和泵站遠程測控終端組成。泵站測控終端安裝在各個泵組，采集傳輸泵組的水位壓力流量電流電壓工作狀態等參數，并手動、自動、控制水泵的啟停；上位機安裝在值班室，接收來自終端機的參數信息進行顯示，存儲和分析，并能遠程控制水泵的啟停。實現泵站無人值守。

第五部分  擴展應用領域

◇城市排水系統、電廠、工廠排水泵站的遠程監控及管理

◇油井遠程監控

◇熱電廠遠程監控

◇河流水位閥門遠程測控

◇水源井遠程測控

◇煤礦排水測控
