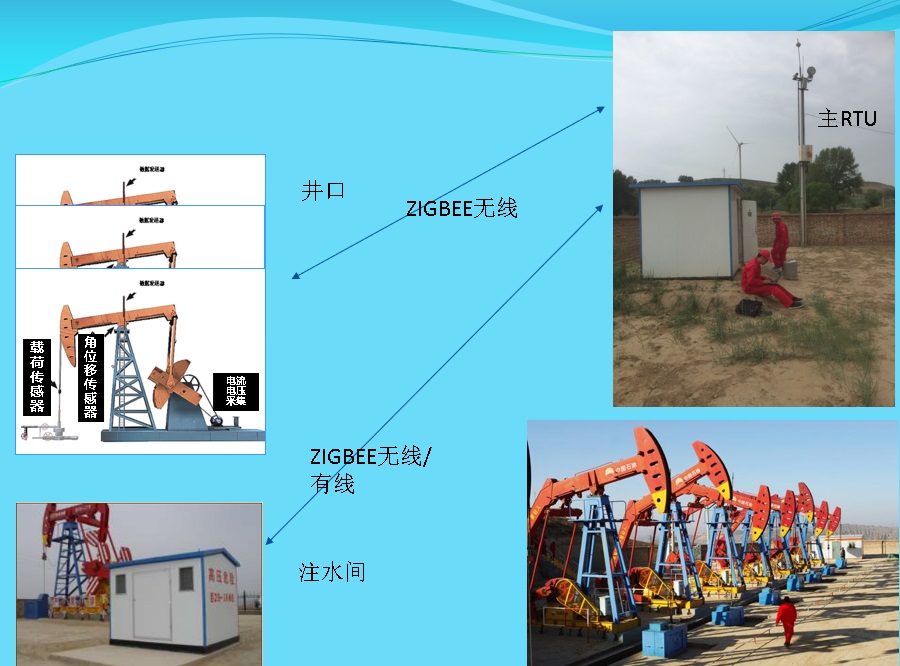

該方案為井群監控方案，監控多個油井系統包括
井場控制器
井口控制器，電參模塊
注水閥組控制器
其中，井場控制器與上位機的通信服務服務器通信，通信協議采用MODBUS TCP或者M(jìn)QTT協議
井場控制器通過ZIGBEE無線通信與井口控制器通信，讀取井口數據下發控制信息。
井場控制器通過ZIGBEE無線通信與注水閥組控制器通信，讀取閥組數據，下發控制信息
井口控制器通過RS485與電參模塊通信讀取電參信息（電壓，電流，功率等），通過傳感器采集 載荷數據喝角位移數據，通過運算，生成地面示功圖。
井口控制器利用神經網絡，識別示功圖，進行油井的示功圖診斷，根據示功圖或者下發的間抽命令進行間抽節能。
該系統采用騰控科技專門的設計的RTU產品，包括井場控制器，井口控制器，電參模塊，注水閥組控制器以及載荷和位移傳感器，該系統得到大批量的現場應用，獲得非常好的評價
