安科瑞 吳玲霞
1. 平臺概述
1.1. 開發背景
《大氣污染防治法》、《水污染防治法》、《土壤污染防治法》相繼頒行，《關于全面加強生態環境保護堅決打好污染防治攻堅戰的意見》、《打贏藍天保衛戰三年行動計劃》等政策先后發布，為打好污染防治攻堅戰提供了堅實的法律和政策保障。國家全面推進打贏藍天保衛戰，打好碧水保衛戰，打勝凈土保衛戰，加快生態環境保護、建設美麗中國，各省市結合物聯網和大數據政策，也相繼頒布有關污染治理設施用電監管平臺等相關政策，針對性地對企業內的環保設施、設備運行狀況作出檢測控制，發揮環保設備的作用，提高使用效率，并為政府部門能夠動態掌握治污治理執行情況和異常預警提供支持。
AcrelCloud-3000環保設施用電監管云平臺依托創新的物聯網技術、電力參數傳感技術，實時采集企業污總用電、工藝生產設備用電、污染治理設施設備用電等數據，通過設施運行停車分析、越限分析、停/限產分析、工藝關聯分析等，及時發現環保治理設施、設備等未開啟、空轉、減速、降頻以及異常關閉等未正常工作的情況;同時，通過數據分析，還可以實時監控限產和停產整治企業運行狀態。
1.2. 法律、法規、政策、標準
本平臺遵循以下標準開發：
大氣污染防治法
水污染防治法
土壤污染防治法
生態環境監測質量監督檢查三年行動計劃(2018-2020年)》
關于全面加強生態環境保護堅決打好污染防治攻堅戰的意見
打贏藍天保衛戰三年行動計劃
GB 50052 供配電系統設計規范
GB 50053 20kV及以下變電所設計規范
GB 50054 低壓配電設計規范
GB 50055 通用用電設備配電設計規范
GB 50060 3-110kv高壓配電裝置設計規范
GBT50062-2008 電力裝置的繼電保護和自動裝置設計規范
GB/T 50063-2017 電力裝置電測量儀表裝置設計規范
江蘇省大氣污染工況用電監控技術指南
促進大數據發展三年工作方案(2016-2018)
促進大數據發展2016年工作要點
促進大數據發展行動綱要
1.3. 應用場所
環保設施用電監管云平臺的主要應用場合：
(一)鋼鐵
(二)石化;
(三)化工、焦化
(四)醫藥制藥;
(五)造紙
(六)有色金屬
(七)建材
(八)火電熱電
(九)市政污水處理
(十)采礦
2. 平臺結構
3. 平臺主要功能
3.1. 平臺登錄
在瀏覽器打開云平臺鏈接、輸入賬戶名和權限密碼，進行登錄，防止未授權人員瀏覽有關信息。

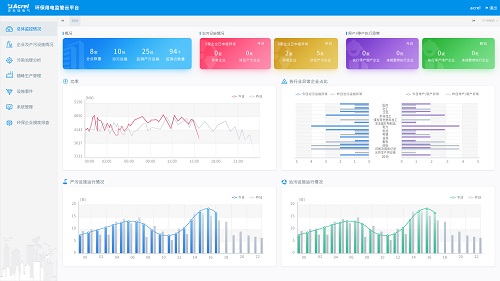

3.2. 平臺首頁
平臺首頁顯示企業概況，用電統計，產污設施運行柱狀圖，治污設施運行柱狀圖，如圖所示：
企業概況
顯示接入的企業數，設備數和監測點位數，治污設備的當前運行狀況和停產限產的異常狀況等信息。
用電統計
以曲線圖的方式展示企業昨日和今日用電情況。
產污設施運行柱狀圖
顯示昨日和今日產污設施按小時運行數的柱狀圖。
治污設施運行柱狀圖
顯示昨日和今日治污設施按小時運行數的柱狀圖。

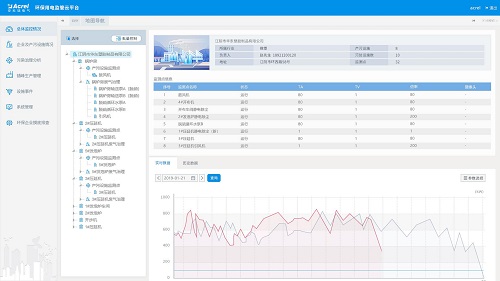

3.3. 實時監控
采集現場用電信號，可以查看企業、車間設備、監測點各級的統計情況，包括生產狀態、設備狀態、電流、電壓、用電、功率等，默認顯示昨日/今日曲線，可選擇具體的時間并生成曲線，其中用電和功率曲線中包含設置的設備啟停閥值，企業整體用電中顯示企業停產的閾值。
根據設置的啟停閾值，判斷生產時間和治污設施運行時間是否吻合，與停產限產計劃是否有時間沖突，如圖所示：

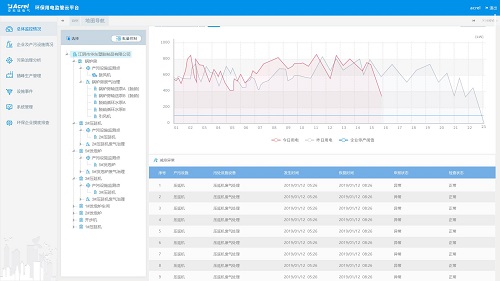

3.4. 異常實時報警
通過關聯分析、超限分析、啟停時間分析，及時發現環保治理設備未開啟、異常關閉及減速、空轉、降頻等異常情況，同時通過數據分析還可以實時監控限產和停產整治企業運行狀態，如圖所示：
3.5. 統計分析
產污分析
統計企業/行業在某個時間段內的產污數量。
減產減排分析
統計企業在污染日、非污染日的負荷對比，以小時為單位展示功率曲線。
企業用電監控
可查詢企業/行業的日功率曲線，默認是今日/昨日對比，可選擇對比的日期。
能耗報表
統計企業/行業在某個時間段內的用電量，可按日/月/年進行統計和分析。
3.6. 手機APP
AcrelCloud-3000環保用電監管云平臺支持Android、ios系統APP，方便用進行行業/企業查詢、報警、故障查詢，實時監控?cái)?shù)據查詢，分閘操作，探測器詳細信息查詢等功能。
4. 瀏覽器支持
4.1. 瀏覽器運行設備
臺式電腦，手機、平板等移動端設備
4.2. 瀏覽器運行環境
支持谷歌、360等主流瀏覽器訪問
4.3. 客戶端運行設備
安卓系統移動設備(android 5.0及以上)，蘋果ios 8.0及以上系統
5. 主要技術指標
數據上傳頻率：2分鐘(可配置)
通信方式：RS485、LORA、2G/3G/4G
并發訪問量：>=10000
歷史數據存儲：>=3年
6. 推薦系統配置
6.1. 平臺服務器配置
建議按照我方提供配置標準訂，或者客戶自己租用阿里云資源。以下是根據接入的設備數量推薦申請的配置列表：
平臺服務器：建議按照我方推薦配置購買，或者客戶自己租用阿里云資源。

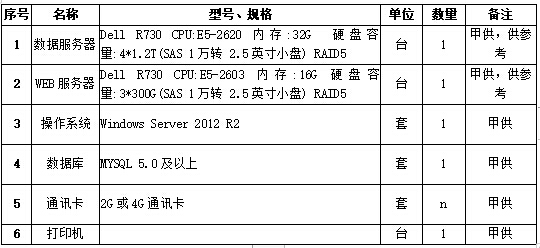

推薦硬件配置清單：(如申請阿里云可忽略)
6.2. 推薦現場硬件配置
6.3. 流量需求
單只表平均流量估算：
上傳間隔一分鐘， 小于30M/月;
上傳間隔二分鐘，小于15M/月;
上傳間隔五分鐘，小于10M/月

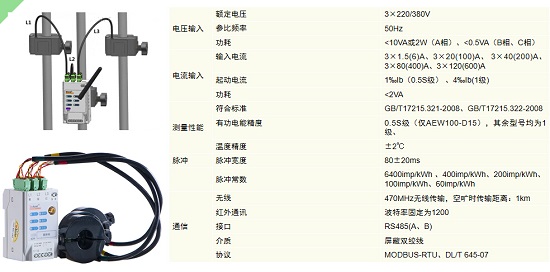

6.4. AEW100免布線多功能儀表
