UT-509 485中繼器（485放大器）光電隔離型接口轉換器可以為點到點、點到多點的通信提供可靠的連接，點到多點每臺中繼器可允許連接128個RS-422或RS-485接口設備，數據通訊速率300-115.2Kbps，帶有電源指示燈及數據流量指示燈可指示故障情況。

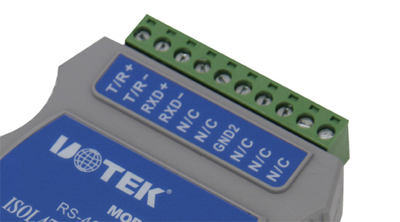

輸入端子信號引腳分配如下:
1----------T+(A) RS422發送的正端/RS485的D+(A)
2----------T-(B) RS422發送的負端/RS485的D-(B)
3----------R+ RS422接收的正端
4----------R- RS422接收的負端
5----------NC 空
6----------NC 空
7----------GND2 信號地(與GND1光電隔離)
8----------NC 空
9----------NC 空
10---------NC 空

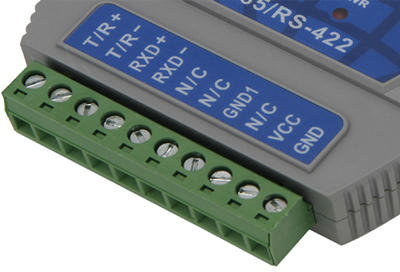

輸出端子信號引腳分配如下:
1----------T+(A) RS422發送的正端/RS485的D+(A)
2----------T-(B) RS422發送的負端/RS485的D-(B)
3----------R+ RS422接收的正端
4----------R- RS422接收的負端
5----------NC 空
6----------NC 空
7----------GND1 空
8----------NC 空
9----------VCC 電源9V-30V DC輸入
10---------GND 空

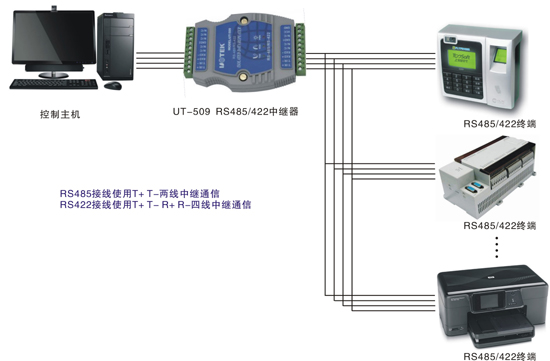

RS-485/422總線在外部環境理想的狀態下，傳輸距離可以達到1200米，但是由于RS-485總線使用的是差分平衡傳輸模式，其在485線上的電壓會由于傳輸距離的增加而出現衰減，會導致在傳輸?shù)揭欢ň嚯x之后電壓不能檢測到從而使得485信號丟失。更遠距離的應用中必須使用中繼器，延長RS-422/RS-485總線網絡的通信距離，增加RS-422/RS-485網絡設備的個數。
應用范圍
◆PLC編程及通信
◆工業自動化控制系統
◆遠程計算機監控系統
◆自動化電子生產設備
◆門禁系統
◆考勤管理系統
◆消費系統
◆停車場系統
◆自助銀行系統
◆公共汽車收費系統
