第1章 行業背景

　　石油企業是技術密集型、信息依賴型企業，石油行業的信息化一直伴隨著石油行業的發展，并發揮了巨大的作用。隨著“數字油田”、“數字石化”、“數字石油”等新的石油行業信息化理念被普遍接受，石油石化企業已經發展到了離開信息系統就無法生存的地步。

　　隨著近十年對現場自動化建設的加大，現場自動化的程度是越來越高，為數字化油田打下了良好的數據基礎。但數據僅僅停留在生產現場是遠遠不夠的，必須將分散在各地的油田數據匯集起來，提供給專家層、領導層，才能挖掘信息的潛在價值，將現場生產信息轉換為生產力。因此，建設一個經濟、高效、穩定、維護成本低的生產數據傳輸網絡就變得迫在眉睫，它是“數字化油田”的堅實基礎。

　　目前，數字化油田的發展面臨以下幾個方面的挑戰：

　　第一：設備標準復雜繁多。

　　標準是一個產業規模發展的前提，各個行業的標準復雜繁多。從通訊鏈路，涉及到RS-232/422/485、CAN、以太網、WIFI、Zigbee、GPRS/WCDMA/CDMA2000等；從工業設備協議來說，涉及到OPC、Modbus、IEC61850、IEC60870、DNP3、BACnet、PLC等。

　　第二：建設、維護成本太高。

　　數字化油田的目標就是為了解放人力，降低運行維護成本，而如果一個系統建設的成本高，實施周期長，維護成本高，那將是和數字化油田的初衷相背而馳的。然而現階段的工業生產監控類系統的建設卻是三高：設備數據的接入成本高，數據利用成本高，系統維護成本高。

　　第三：安全性差。

　　目前工業環境使用的傳輸協議多用在封閉，孤立的生產總線網絡環境下，為了通訊的高效便捷，多采用明碼傳輸，沒有任何的加密保護。容易受到來自網絡的各種攻擊。而數字化油田必然需要生產現場的設備數據通過Internet傳遞到遠端的另一個系統或環境中，因此，高效、安全的傳輸協議是實現數字化油田的一個必要條件。

　　第四：底層數據利用率低。

　　上層業務系統的數據要求導致底層數據傳輸系統的重復建設，致使數據利用率偏低。

　　因此建設可以智能組網、分布計算、路由優化、數據共享的工業數據傳輸系統將是推動工業智能的催化劑。同時也是數字化油田穩定可靠的保障。

第2章 目前普遍采用的解決方案

　　將自控系統接入到SCADA系統當中，屬于典型的兩化（信息化與自動化）融合項目。需要解決三個主要問題：

　　●自控系統的數據采集接口問題

　　由于自控系統相對比較封閉，接口方案各不相同。因此需要提供各系統的采集接口方案。

　　●自控系統安全問題

　　需要將控制系統與辦公管理網絡對接。由于管理網絡中可能存在影響控制網絡安全的因素，例如黑客或病毒等。這些不安全因素可能對控制系統帶來巨大的威脅，因此必須解決，確?？刂葡到y(tǒng)100%的安全。

　　●遠程統一管理和維護的問題

　　由于項目現場涉及的控制系統具有數據多、類型雜、分布廣等特點，維護管理的難度非常大。需要考慮好建成后，管理和維護的問題。必須確保項目建成后，可以遠程實施統一管理和維護，以減少相關工作量，確保系統運行穩定，故障在第一時間可以遠程排查、直接解決。

　　目前的現場設備大多采用RS232/485等通訊接口，為了傳輸?shù)姆奖?，基本都采用了串口服?wù)器（串口轉以太網）這類設備，這類設備直接將現場設備的通訊端口暴露到了網絡上，Modbus傳輸協議因為是為封閉的工業總線而設計，都是明碼傳輸，沒有任何的加密保護，容易受到來自網絡的攻擊。應用此種模式還會帶來以下幾點問題：

　　1） 串口服務器模式，串口服務器+臺式電腦+軟件。成本高，維護不便。SymLink工業物聯網智能網關集成了上述功能的嵌入式設備，成本低、部署靈活、維護方便。

　　2） 數據采集設備多采用標準PC計算機，體積大，不易上機架，占用機房空間大。并且PC計算機能耗高，穩定性較差，維護不便。

　　3） PC計算機大多采用Windows系統，容易受到操作系統漏洞，網絡病毒的攻擊，且對人為帶來的安全隱患難以防范，因此，總體安全性較差。

　　4） 如用于數據采集的PC計算機數量多，對這些計算機的集中維護管理，采集軟件的更新維護不便。缺乏一整套完善的中心管理方案。

　　5） 通過傳統的串口服務器，串口數據透明傳輸轉至以太網，數據都交給分行PC機計算，再由PC機軟件向總行傳輸數據，這樣每一級的相互依賴性過強。

第3章 采用SymLink構建的解決方案

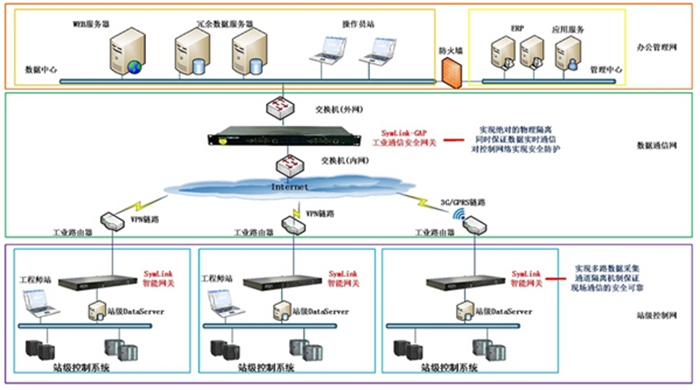

　　工業現場的通信網絡依然由以太網交換機及路由器來搭建，以太網交換機及路由器只用于構建通訊的網絡，不關注現場設備業務數據的采集與傳遞；SymLink工業物聯網智能網關通過自身的各種通訊接口（RS232/RS485，CAN，以太網等）與各類現場設備直接連接，并通過現場設備的通訊協議采集需要的各類數據，同時將采集到各個設備的數據以標準工業協議（如OPC，IEC101/102/103/104，BACnet，DNP3，Modbus等）為上層應用系統提供，從生產現場到上層管理，為企業搭建了一套強壯、高速的業務數據傳輸網絡，幫助油田企業推進“數字化油田”的建設提供了堅實的基礎。

第4章 方案優勢

　　系統整體更加穩定可靠

　　分布式的數據采集計算方式，避免了集中式采集計算的單點故障，完全將集中式采集計算的系統負荷分化到各個采集節點。同時各個分布式的數據采集計算節點提供計算腳本，斷線緩存，報警服務等功能，即可為上層系統分擔計算負荷，又可最大限度的保證了業務數據的完整性和連續性。

　　標準化

　　對上層系統提供歸一化的標準協議，讓上層應用系統專注業務數據的分析應用，并提供各種實時/歷史數據庫及關系數據庫的無縫集成組件，一步到位。

　　兼容能力

　　廣泛的設備兼容能力，海量的通訊協議庫，提供工業現場各種主流設備的通訊協議驅動，如：OPC/Modbus/IEC61850/IEC60870/DNP3/BACnet/主流PLC/智能儀表等，并擁有一個10多人構成的通訊協議開發團隊，擁有多年的通訊協議驅動開發經驗，可以快速地開發出各類新推出的設備的通訊協議驅動。

　　安全性

　　站級控制網絡選用SymLink工業物聯網智能網關作為數據采集轉發設備，可實現多路數據采集轉發，并且采用白名單機制，可對通信協議進行過濾，使得符合用戶授權的控制系統實現安全的現場數據采集。

　　數據通信網絡層選用SymLink-GAP工業通信安全網關作為辦公網絡和控制網絡的隔離裝置，其2+1的產品架構可實現絕對的物理隔離，內網側采集控制網絡的數據，通過加密單向傳輸給外網側，進而將數據推送至辦公管理網絡。

　　無論是站級控制網絡還是在數據通信網絡，SymLink網關產品所具備的的通道隔離機制和物理隔離機制，均可為整套系統提供安全防護。

　　管理維護

　　深度挖掘用戶需求，集合多年的行業經驗，提供符合人性的圖形化的管理維護工具，企業IT工程師不需要參閱大量的文檔資料以及培訓，即可完全可視化的建立232/485/CAN總線設備的通訊以及以太網絡拓?fù)鋱D，輕松調用設備庫和模板庫即可完成工程應用。通過SymLink的網管系統（一套圖形化的設備集中管理維護平臺軟件），可將一個系統內的所有SymLink設備進行集中管理，配置，監視，維護。當系統中SymLink的數量越多、地域分布廣時，管理的設備越多，分?jǐn)偨o每個設備的管理維護成本更低。
