一、引言
　　沈陽祥運熱力供暖有限公司是具有供熱一級資的股份制企業，沈陽市供熱信譽AAA級企業，注冊資本過億元。公司在沈陽市和平區長白島供熱負荷達1000萬平方米以上。沈陽祥運熱力目前使用的兩個70MW的熱水爐是遼寧省最大的熱水爐，通過高溫供熱管道將熱水送至各個小區，目前投入使用的有9個站，分別是：格林、預備役、圣水苑、銀河等。兩個月內還要繼續增加8個站，估計總共要投入使用將近100個站。每個站都設有一個換熱站，高溫管道（一次網）中的熱水與居民樓中的暖氣（二次網）進行熱量交換。
　　二、系統介紹
　　長白熱網的項目主要使用力控6.1組態軟件和ABB AC500相結合，共同長白地區的熱網監控。本系統服務器使用IBM的服務器通過VPN路由器采集PLC 的數據，具有雙機冗余的功能，當一個服務器或設備故障后，在5-10秒內可由主機自動切換到從機監控，當主機恢復后，又可以自動切換到主機，并且可以實現歷史數據同步。并且通過力控組態軟件兼做WEB服務器，在世界各地任何一個能上Internet的計算機上都可以瀏覽工程。

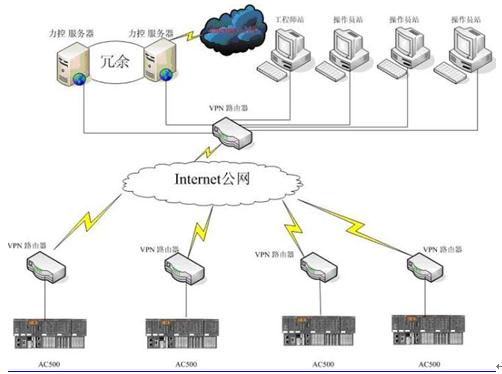

　　圖1：系統圖

　　1、IBM服務器
　　2、Safecon100 中怡數寬防火墻
　?。?）、設備簡介
　　協議： NAT, PPPoE, HTTP, DHCP, TCP/IP, UDP, PAP, CHAP, RIP1, RIP2,DDNS、IPSec、PPTP ；管理方式： Web界面管理，支持遠程管理；廣域網端口： 1個10/100 Mbps以太網端口(RJ45)；局域網端口： 4個10/100Mbps以太網端口(RJ45)；DMZ端口： 1個10/100 Mbps以太網端口(RJ45)；工作模式： NAT和純路由；虛擬服務器：可自定義添加虛擬服務器；用戶權限控制：可將用戶進行分組管理，也可劃分時間段進行管理；DHCP：內置DHCP服務器；URL過濾：自定義不允許訪問的URL名稱；日志管理： Internet訪問日志,訪問控制日志,DoS攻擊日志,電子郵件報；IPSec VPN：支持400條IPSec VPN隧道；PPTP VPN：支持10條PPTP VPN隧道；IPSec VPN認證方式： MD5-HMAC/SHA1-HMAC；IPSec VPN加密方式： DES/3DES/AES；VPN傳輸速度： 30Mbps；密鑰管理方式： IKE或手動。
　　（2）系統要求
　　1）、所選用硬件VPN網關，保證能安全、方便、快捷地進入，并能夠訪問指定的內部網絡資源和服務；
　　2）、服務器中心站與各子站網絡建立VPN加密隧道，確保數據傳輸安全， VPN設備須具有高穩定性和高可靠性，以保障信息網絡的正常運行；
　　3）、支持以ADSL線路建立VPN的方式，并支持NAT穿透，最大程度的節省費用，并減少對原有網絡的改動；
　　4）、整個系統VPN網絡的建立，必須統一規劃全網的IP地址。對中心站以及供熱站的網絡節點的IP地址要進行統一規劃，對各個功能子網段做明確劃分，通常以"滿足目前需求，保留一定的擴展性"為原則，整個VPN網絡內部的IP地址不能有沖突；
　　5）、部署靈活，維護方便，提供強大的管理功能，以減少系統的維護量以適應大規模組網需要。能夠統一遠程進行設備的管理和監看工作。
　　3、ABB AC500
　　1）、CPU
　　CPU有PM571、PM581和PM591三個不同的等級。而這不同等級的CPU均可用同一個編程軟件使用5種不同編程語言進行編程。
　　2）、除了CPU上繼承的通訊接口外，每一個CPU上還可最多擴展4個通訊接口。這4個通訊接口可擴展為任意的標準總線協議。CPU上集成的兩個Modbus通訊接口和可選集成的以太網貨ARCNET網絡接口外，通過通訊擴展接口還能擴展：ProfibusDP-V1、DeviceNet、CANopen和以太網等總線接口。
　　3）、I/O模塊
　　輸入/輸出模塊有模擬量和開關量?jī)纱蠓N類。每個輸入/輸出模塊均可直接插到端子板上。CPU本地和通過FBP分布式擴展的子站，可最大擴展到7個輸入/輸出模塊。在這些模塊中含有輸入/輸出可設置的模塊種類。
　　4、力控組態軟件
　　與同類產品相比，由力控ForceControl V6.1監控組態軟件構成的控制系統可以組成先進的冗余、容錯架構，可以進行構建完整的分布式自動化應用系統，力控ForceControl V6.1的web應用與開發結合. NET平臺技術，集成了web service技術，適應了當前的web應用。
　?。?）、完整的冗余解決方案
　　率先在國產監控組態軟件中推出完整的軟件冗余和容錯體系，支持控制設備冗余、網絡冗余，由力控軟件組成的C/S和B/S網絡體系都支持雙網容錯切換；極大的提高了軟件的安全性和穩定性。
　?。?）、分布式網絡結構
　　軟件為完整的分布式網絡結構，網絡中的不同節點的力控系列軟件可以任意通訊，可以分別充當DCS系統的歷史服務器、報警服務器、IO服務器、操作員站、工程師站等。
　　（3）、大數據量處理
　　強大的WEB發布功能，使您基于IE瀏覽器通過廣域網和局域網都能游刃有余的管理現場；適合企業信息化的信息集成,軟件適應大數據量處理功能，開放的接口保證集成更方便。
　　（4）、圖形開發
　　* 面向?qū)ο蟮拈_發環境設計，組態風格可任意設計、組態；
　　* 支持多達幾百種過度色和漸進色調色板，預制圖形模板，提供上千種豐富的圖形元素和豐富的"矢量"行業圖庫集，可任意構造自己的圖庫；
　　* 各種圖元對象具備多個圖層，通過腳本可靈活控制各圖層的顯示與隱藏，方便畫面制作；
　　* 強大的ACTIVEX控件對象容器，定義了全新的容器接口集，通過"腳本"可直接操作容器，在事件腳本可調用對象的方法、屬性來方便系統的集成；
　　* 靈活的報表設計工具，提供豐富的報表操作函數集、支持復雜腳本控制，包括：腳本調用和事件腳本，可以提供報表設計器，可以設計多套報表模板；
　　* 強大的分布式報警、事件處理，支持報警、事件網絡數據斷線存儲，恢復功能；
　　* 方便的腳本開發環境，提供面向?qū)ο缶幊谭绞?腳本類型和觸發方式多樣，支持條件動作、數據變化動作、窗口動作、循環動作等,支持?jǐn)?shù)組運算和FOR循環結構；
　　三、工程特點
　　1、報表。
　　雖然力控的報表具有方便的向?qū)Чδ?，可以快速的生成日?qǐng)?bào)、月報等報表，但是在樣式和查詢方式上，由于客戶的獨特需求，在特殊場合，仍需要另外設置。
　　2、報警。
　　操作員站的所有數據都是從服務器上采集過來，報警也是一樣，當服務器上的數據發生報警的時候，操作員站不但可以彈出提示框并記錄報警，而且使用了6.1中最新的TTS語音報警，把報警信息用漢字的方式輸入進去，即可讀出輸入的內容。并且當有多個報警發生，這些語音會形成隊列，在報警已經接觸但是語音沒有播報完的情況下，可以清楚隊列。
　　3、曲線。
　　力控軟件在曲線和報表方面的確節省了客戶大部分時間，尤其是曲線模板。

　　四、結束語
　　使用VPN雖然一次投資比較大，但是在日后維護以及通訊效率上，是無線無法比擬的。
　　同時這個工程的中心站采用雙機冗余的機制，當主機故障后，從機能自動切換為主機，在現場起到了很大的作用。
