1.前言
太陽能作為一種綠色環保新興能源一躍成為現代能源關注點，出于保護環境的考慮以及全球面臨的能源短缺現狀，太陽能發電在世界范圍內得到了快速發展。隨著光伏行業的技術進步，太陽能發電成本逐步降低，在經濟上已經能夠與核能發電、水力發電展開競爭。當前，我國面臨電力短缺局面，煤電發展受到環境、能源短缺等因素制約，太陽能這種干凈的自然能源，沒有常規能源（煤電、油電）與核電會造成環境污染的問題。我國太陽能資源豐富，太陽能利用得到了政府支持，太陽能發電產業面臨前所未有的發展機遇。
2.系統概要
太陽能發電場具有逆變器/通信模塊布置范圍廣闊，設備運行的自然環境惡劣等特點，光伏監控系統專為大中小型太陽能發電逆變器/通信模塊而設計，系統涉及當前國內先進的數據采集、監測分析和控制策略軟件技術。
系統采用力控監控組態軟件eForceCon作為監控平臺，該產品的特點是以靈活多樣的組態方式進行系統集成，提供良好的用戶開發界面和簡捷的工程實現方法，只要將其預設置的各種軟件模塊進行簡單的"組態"，便可以非常容易地實現和完成監控層的各項功能，縮短了自動化工程師系統集成的時間，大大的提高了集成效率。該產品能同時和國內外各種工業控制廠家的設備進行網絡通訊，同時還可以方便的向控制層和管理層提供軟、硬件的全部接口，實現與"第三方"軟、硬件系統集成。
3.系統架構

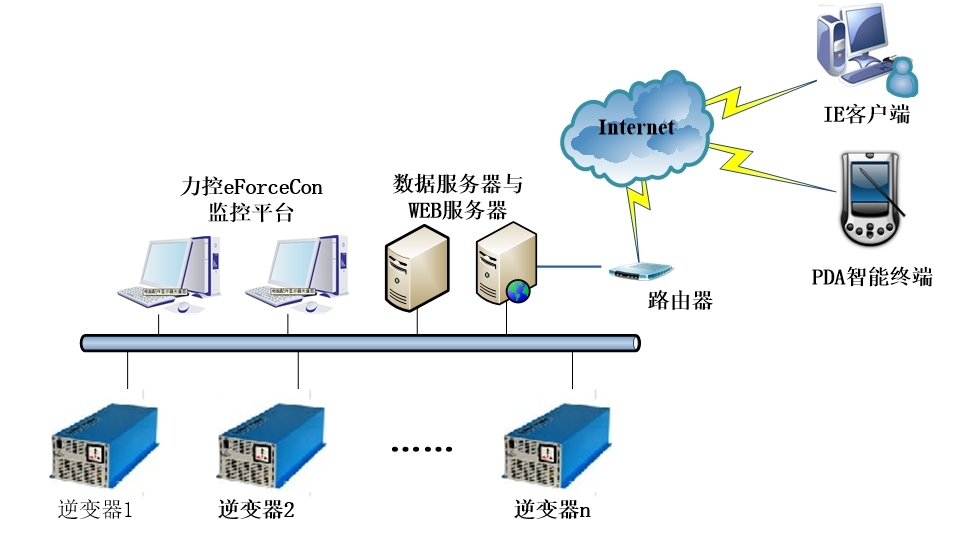

光伏逆變器/通信模塊可通過光纖、以太網、RS485總線等任意形式連接至主控室的上位機操作員站，實現監控整個光伏系統，系統架構圖如下：
4.功能特點
1)系統具有友好的控制界面。在編制監控軟件過程中，充分考慮到光伏電站運行管理的要求，使用漢語菜單，操作簡單，盡可能為光伏電站的管理提供方便。

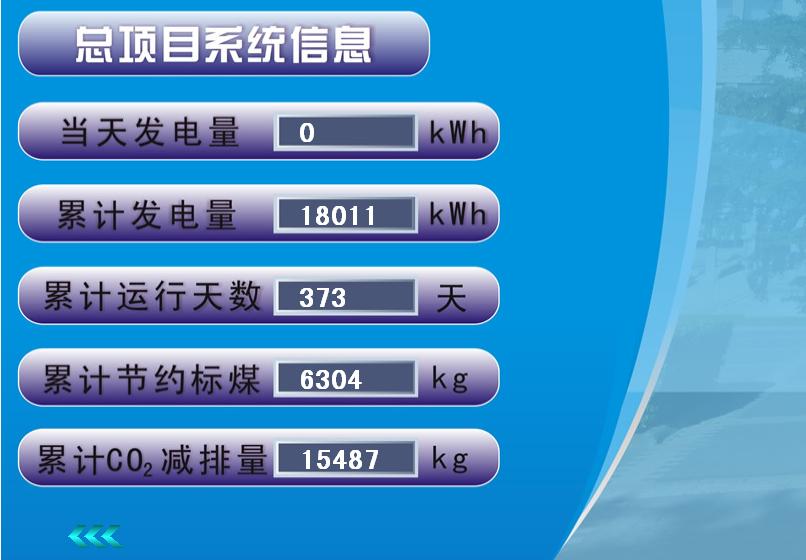

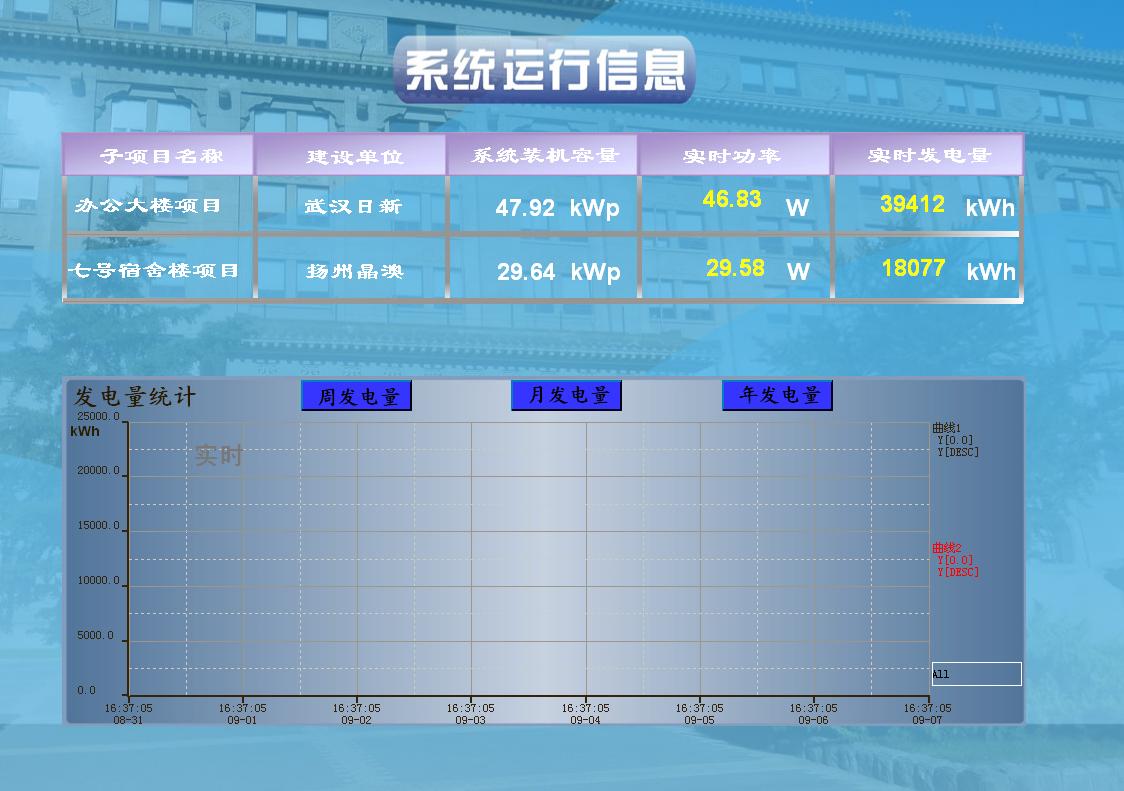

2)系統顯示各臺逆變器/通信模塊的運行數據。如每臺逆變器/通信模塊的瞬時發電功率、累計發電量、發電小時數、輸入輸出的電壓、電流、功率等，將下位機的數據調入上位機并在顯示器上顯示，必要時還可以用曲線或圖表的形式直觀地顯示出來。
3)系統顯示各光伏逆變器/通信模塊的運行狀態，如開機、停機、并網、離網等情況，通過各光伏逆變器/通信模塊的狀態了解整個光伏電站的運行情況。（如需下行控制命令，需逆變器有此功能配合）。
4)系統能夠及時顯示各逆變器/通信模塊運行過程中發生的故障。在顯示故障時，能顯示出故障的類型及發生時間，以便運行人員及時處理及消除故障，保證光伏逆變器/通信模塊的安全和持續運行。
5)系統管理。監控軟件具有運行數據的定時打印、人工即時打印、故障自動記錄功能，以便隨時查看光伏電站運行狀況的歷史記錄。
5.結語
基于力控監控組態軟件eForceCon搭建的光伏電站監控系統，可實現監測數據信息共享、交換、傳輸?shù)裙δ埽瑵M足用戶中心數據庫的要求。在進行遠程數據采集和控制時，保證了光伏數據的實時性和可靠性。
