在全球能源轉型與“雙碳”戰略的浪潮下，氫能作為清潔能源的重要載體，正成為實現綠色低碳發展的關鍵突破口，以光伏等新能源發電、結合多種氫氣制取工藝的應用，是未來氫能發展的主要方向。
力控此次項目服務的用戶擁有目前全球規模最大的加氫站，日加氫量可達4.8噸，日服務氫能車600輛，該加氫示范站的氫氣管道直接通氫能示范區涉氫測試平臺，保障低成本的氫氣供給。
數字賦能光伏制氫效率躍升
在傳統能源管理中，設備狀態監測依賴人工巡檢，故障響應滯后、數據孤島林立。
力控采用云端綜合可視化平臺FSmartWorx與監控組態軟件ForceControl深度融合，為項目打造光伏制氫可視化監控系統，覆蓋光伏發電、直流微電網、離網制氫、儲能、熱電聯供、加氫站、園區充電樁等七大模塊，實現集中可視化監控，滿足用戶對整體管控的要求。
系統以3D主監控界面為中樞，動態展示設備分布、電流路徑及實時數據，操作人員點擊屏幕即可自由切換視角、調取實時數據，遠程啟停設備，提升運維效率。
全鏈路智能管控，從動態可視到協同優化
光伏制氫的復雜性在于能源波動與設備協同的雙重挑戰，人工監控難以應對多系統耦合的實時需求，而力控FSmartWorx通過可視化交互，讓生產運維全過程實時可控。
1.全景3D可視化監控
系統通過3D模型直觀展示園區內所有設備分布及連接關系，支持視角旋轉、縮放，動態顯示電流路徑，同時可任意切換至光伏發電、直流微網、制氫、儲能等子模塊，實現全局與局部聯動。
左右側菜單欄顯示關鍵參數，支持隱藏與顯示切換，界面底部輪播實時報警信息，雙擊可跳轉至報警處理界面。
2.多系統數據采集與存儲
力控光伏制氫可視化監控系統實時采集子系統的運行參數，并統一存儲至調度中心平臺。支持點擊設備查看詳細狀態，可遠程啟停設備或修改運行參數。
3.智能報警

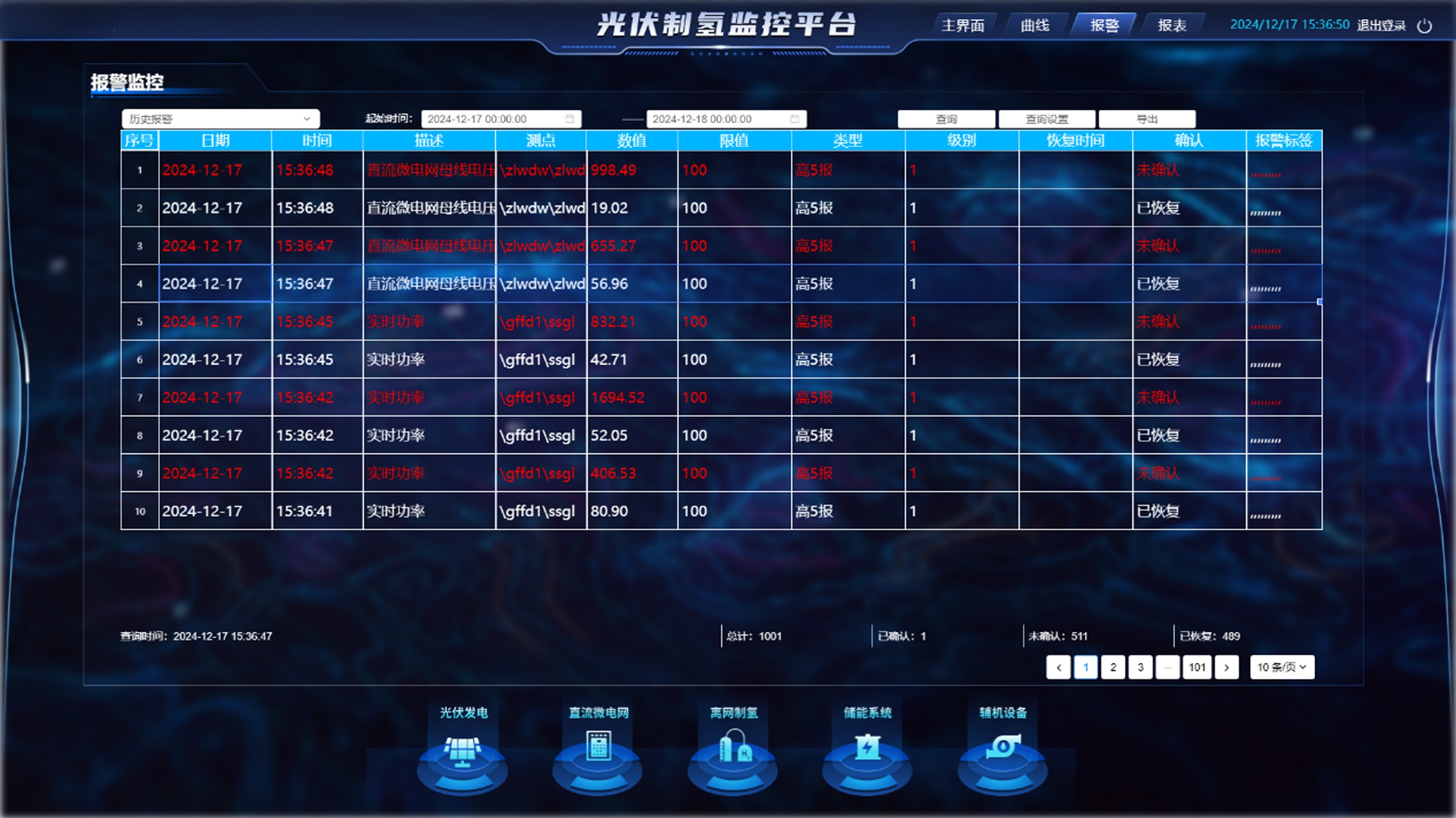

系統實時監控設備運行中產生的報警，提供報警確認、歷史查詢、導出等功能。報警觸發時可自動切換至趨勢報表界面進行故障分析。
4.趨勢分析與數據報表
實時趨勢曲線與歷史曲線查詢相結合，支持多點位數據對比，可自定義量程與時間范圍。報表界面允許增減數據條目、調整采集周期，支持歷史數據導出及周期性分析。
5.系統模塊化管理
1）光伏發電：實時監測多個匯流箱狀態、支路電流及發電效率，異常數據高亮提示。
2）直流微電網：可視化展示主線路開關狀態，點擊設備進行遠程啟停與參數調整。
3）離網制氫：跟蹤兩種制氫設備運行狀態、原料消耗、氫含量等數據，支持模式切換與效率分析。
4）儲能系統：監控電池充放電狀態、剩余電量，提供充放電策略建議。
5）輔助設備：統一管理輔機設備，確保全系統協同運行。
在雙碳目標驅動下，力控打造的光伏制氫可視化監控系統為氫能產業數字化發展提供了可復制的技術范本。該系統以3D可視化技術為核心，打通光伏發電、制氫、儲能、加氫等全鏈路數據，實現設備狀態實時監控、遠程操作與多系統協同優化，確保系統始終處于理想運行狀態，達成安全穩定高效的生產運維目標，持續賦能清潔能源領域，為綠色低碳轉型注入數字化動力。
