網絡型4路輸入4路輸出智能數字量采集器


特點：

4路數字量輸入；
4路數字量輸出，且每一路DO輸出狀態隨其關聯通道的DI狀態跳變而改變，DI狀態改變一次，則DO也會隨之跳變，詳情如下（DOn與DIn關聯，n取值為0~3）：
假定初始狀態DIn=0、DOn=1，則DIn變?yōu)?時，DOn跳變?yōu)?；
　　若初始狀態DIn=0、DOn=0，則DIn變?yōu)?時，DOn跳變?yōu)?；
　　若初始狀態DIn=1、DOn=1，則DIn變?yōu)?時，DOn跳變?yōu)?；
　　若初始狀態DIn=1、DOn=0，則DIn變?yōu)?時，DOn跳變?yōu)?；
I/O與系統完全隔離；
采用Modbus TCP通信協議；

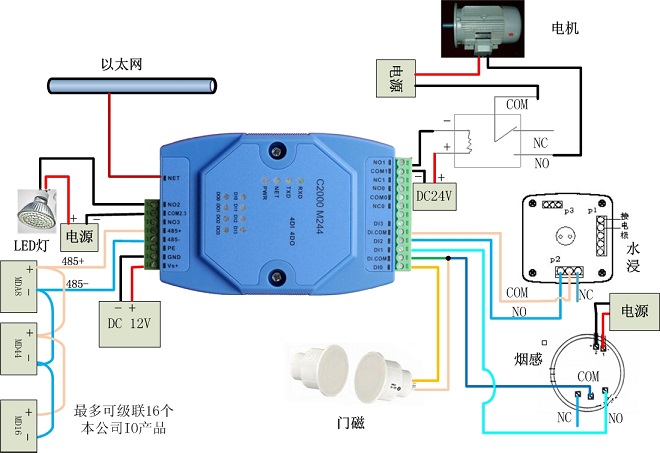

RS485接口可作為擴展接口，連接MD44、MDA8、MD82、MD88、MD16等模塊；
電源具有良好的過流過壓、防反接保護功能；
豐富的指示燈，全面查看狀態，及時排查故障；
方便安裝。

概述：

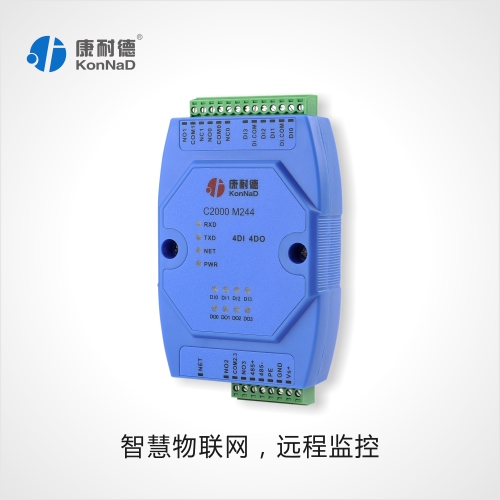

　　M244-2為4路數字量輸入（DI）和4路數字量輸出（DO）采集控制設備，DO為2路C型繼電器和2路集電極開路輸出，且DO狀態隨對應通道的DI狀態的改變而改變（DOn與DIn關聯，

n取值為0~3）。采用標準的Modbus TCP通訊協議，可以通過TCP/IP網絡遠程采集開關量數據。
　　　本產品還提供一個RS485擴展接口，方便、靈活的級聯方式，能夠支持最多16級級聯，使得MD44，MD82，MD88，MD16、MDA8等RS485采集模塊能夠通過最低成本實現網絡接入

，并實現各種數字量、模擬量的組合擴展采集。提供5年質保服務。

技術參數：

I/O接口
DI特性      4路干接點輸入
               60V過壓保護 ，100mA過流保護
DO特性    2路C型繼電器 2A 30VDC/1A 125VAC(0,1路）
               2路集電極開路輸出30V 500mA(2,3路）
               60V過壓保護 ，500mA過流保護

網絡通訊參數
以太網     10M/100Mbps
接口        RJ45
通訊協議  Modbus TCP
保護        1.5KV/600W防雷保護
              240V過壓保護，80mA過流保護

RS485擴展口通訊參數
波特率    9600bps
數據位    8
停止位    1
校驗       無
485地址  1-255

提供資源
測試軟件   IO設備管理程序
文檔         Modbus通訊協議、寄存器地址文檔
DEMO     Modbus通訊示例程序及代碼

電源需求
工作電壓         9~24VDC（推薦12VDC）
工作電流         小于200mA
浪涌保護         1.5kW
過流過壓保護   60V過壓保護，500mA過流保護

工作環境
操作溫度  -25℃~85℃
存儲溫度  -60℃~125℃
工作濕度  5~95%RH不凝露

其他
尺寸     72.1*121.5*33.6mm
保修期  五年
