網絡型8路4-20mA輸入智能模擬量采集器

特點：

8路模擬量（電流量）輸入；
I/O與系統完全隔離；
AI分辨率：12位；
AI輸入通道采取全差分輸入；
模擬量輸入通道之間完全隔離，隔離度5VDC；
AI輸入測量范圍：0~20mA；
支持最多3個線程同時采集；
RS485接口可作為擴展接口，連接MD44，MD82，MD88，MD16、MDIA、MDVA、MDI8、MDV8等模塊；
采用Modbus TCP通信協議；
RS485通信接口提供光電隔離及每線600W浪涌保護；
電源具有過流過壓保護和防反接功能；
安裝方便。

概述：

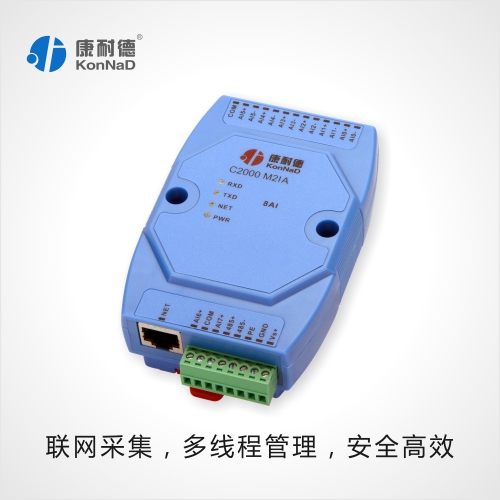

　　C2000  M2IA為通道隔離網絡型智能模擬量采集器，8路電流型模擬量輸入（量程為0~20mA），采用滿量程通道隔離、全差分輸入設計。采用標準的Modbus TCP通訊協議，可以

通過TCP/IP網絡遠程采集模擬量數據。
　　本產品還提供一個RS485擴展接口，方便、靈活的級聯方式，能夠支持最多16級級聯，使得MD44，MD82，MD88，MD16、MDIA、MDVA、MDI8、MDV8等RS485采集模塊能夠通過最低

成本實現網絡接入，并實現各種數字量、模擬量的組合擴展采集。提供5年質保服務。

技術參數：

I/O接口
AI特性   8通道全差分模擬量輸入
            4-20mA
            輸入阻抗240Ω
            12位分辨率
            通道隔離度5V DC

網絡通訊參數
以太網      10M/100Mbps
接口         RJ45
通訊協議   Modbus TCP
保護         1.5KV/600W防雷保護
               240V過壓保護，80mA過流保護

RS485擴展口通訊參數
波特率     9600bps
數據位     8
停止位     1
校驗        無
485地址   1-255

提供資源
測試軟件   IO設備管理程序
文檔         Modbus通訊協議、寄存器地址文檔
DEMO     Modbus通訊示例程序及代碼

電源需求
工作電壓         9~24VDC（推薦12VDC）
工作電流         小于100mA
浪涌保護         1.5kW
過流過壓保護   60V過壓保護，500mA過流保護

工作環境
操作溫度  -25℃~85℃
存儲溫度  -60℃~125℃
工作濕度  5~95%RH不凝露

其他
尺寸     72.1*121.5*33.6mm
保修期  五年
