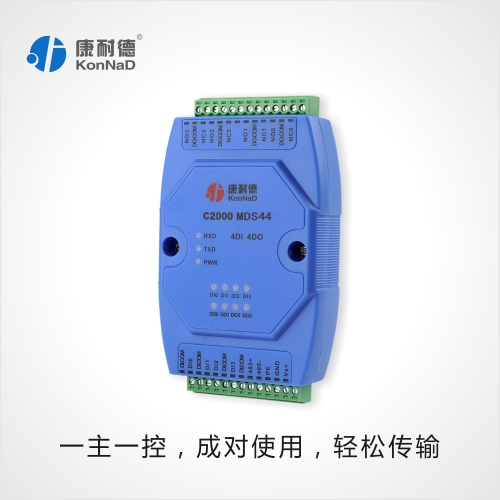

4路輸入4路輸出開關量點對點傳輸模塊（RS485型）

特點：

4路數字量輸入；
4路數字量輸出；
通過RS485傳輸物理信號；
成對使用，一主一從MDS44間點對點開關量傳輸；
I/O與系統完全隔離；
RS485通訊接口提供光電隔離及每線600W浪涌保護；
電源具有良好的過流過壓、防反接保護功能；
豐富的指示燈，全面查看狀態，及時排查故障；
安裝方便。

概述：

　　　C2000 MDS44為RS485型開關量點對點傳輸模塊，可以通過RS485網絡進行開關量信號遠程傳輸，完全可以替代現有基于線纜實現信號傳輸?shù)慕鉀Q方案。

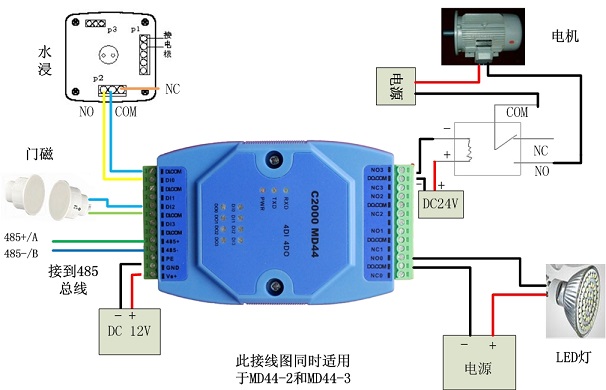

　　　MDS44具備1個RS485通訊口、4路數字量輸入（DI）和4路數字量輸出（DO），DO可以輸出常開（NO）、常閉（NC）兩種狀態（可自定義上電初始狀態）。成對使用MDS44可以

將4組輸入輸出信號通過RS485網絡傳輸至PLC或DCS控制系統。通過使用MDS44，遠端傳感器信號便可以經由現有RS485網絡精確傳送至本地控制器或顯示面板。提供5年質保服務。

技術參數：

I/O接口
DI特性     4路干接點輸入
              60V過壓保護 ，100mA過流保護
DO特性   4路C型繼電器 2A 30VDC/1A 125VAC
              600W防雷保護，60V過壓保護 ，500mA過流保護

網絡通訊參數
接口類型   RS485
通訊協議   Modbus Rtu
波特率      9600bps
數據位      8
停止位      1
校驗         無
485地址    1-255
保護         1.5KV/600W防雷保護
               240V過壓保護，80mA過流保護

提供資源
測試軟件   IO設備管理程序
文檔         Modbus通訊協議、寄存器地址文檔
DEMO     Modbus通訊示例程序及代碼

電源需求
工作電壓         9~24VDC（推薦12VDC）
工作電流         小于200mA
浪涌保護         1.5kW
過流過壓保護   60V過壓保護，500mA過流保護

工作環境
操作溫度   -25℃~85℃
存儲溫度   -60℃~125℃
工作濕度   5~95%RH不凝露

其他
尺寸     72.1*121.5*33.6mm
保修期  五年
