8路輸入8路輸出開關量點對點傳輸模塊（RS485型）

特點：

8路數字量輸入；
8路數字量輸出；
通過RS485傳輸物理信號；
成對使用，一主一從MDS88間點對點開關量傳輸；
I/O與系統完全隔離；
RS485通訊接口提供光電隔離及每線600W浪涌保護；
電源具有良好的過流過壓、防反接保護功能；
豐富的指示燈，全面查看狀態，及時排查故障；
安裝方便。

概述：

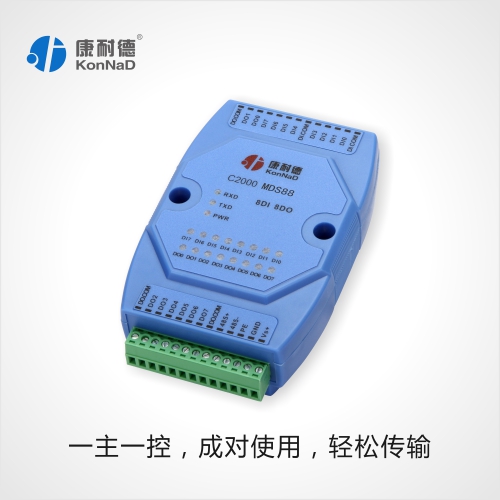

　　　C2000 MDS88為RS485型開關量點對點傳輸模塊，可以通過RS485網絡進行開關量信號遠程傳輸，完全可以替代現有基于線纜實現信號傳輸?shù)慕鉀Q方案。
　　　MDS88具備1個RS485通訊口、8路數字量輸入（DI）和8路數字量輸出（DO），DO可自定義上電初始狀態。成對使用MDS88可以將8組輸入輸出信號通過RS485網絡傳輸至PLC或

DCS控制系統。通過使用MDS88，遠端傳感器信號便可以經由現有RS485網絡精確傳送至本地控制器或顯示面板。提供5年質保服務。

技術參數：

I/O接口
DI特性     8路干接點輸入
               60V過壓保護 ，100mA過流保護
DO特性   8路集電極開路輸出，30VDC 500mA
               60V過壓保護 ，500mA過流保護

網絡通訊參數
接口類型     RS485
通訊協議     Modbus Rtu
波特率        9600bps
數據位        8
停止位        1
校驗           無
485地址     1-255
保護           1.5KV/600W防雷保護
                 240V過壓保護，80mA過流保護

提供資源
測試軟件   IO設備管理程序
文檔         Modbus通訊協議、寄存器地址文檔
DEMO     Modbus通訊示例程序及代碼

電源需求
工作電壓         9~24VDC（推薦12VDC）
工作電流         小于100mA
浪涌保護         1.5kW
過流過壓保護   60V過壓保護，500mA過流保護

工作環境
操作溫度   -25℃~85℃
存儲溫度   -60℃~125℃
工作濕度   5~95%RH不凝露

其他
尺寸     72.1*121.5*33.6mm
保修期  五年
