8路數字量輸入1路數字量輸出主動式以太網IO服務器

特點：

8路數字量輸入；
1路數字量輸出；
輸入輸出狀態主動上傳；
I/O與系統完全隔離；
采用Modbus TCP通訊協議；
RS485接口可作為擴展接口，連接MD44，MDIA，MDVA，MDI8，MDV8，MD82，MD88，MD16等模塊；
電源具有良好的過流過壓、防反接保護功能；
豐富的指示燈，全面查看狀態，及時排查故障；
安裝方便。

概述：

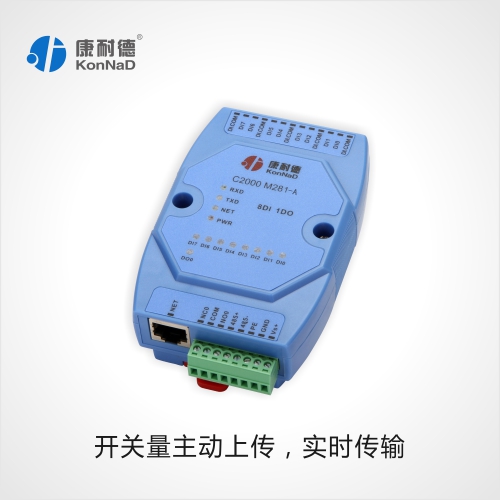

　　M281-A是數字量型主動式以太網I/O服務器，具有8路數字量輸入（DI）和1路數字量輸出（DO）。
　　在傳統的被動式以太網I/O系統當中，主機一般是通過不斷輪訊各個I/O設備來采集數據。在局域網環境當中，只有通過快速輪訊才能夠獲得實時的I/O數據。然而，這樣卻為網

絡帶來了沉重的負擔，網絡資源也被大量浪費。而M281-A在網絡連接建立情況下，各I/O通道狀態發生改變，能夠主動上傳當前I/O狀態。這種主動發送意外事件消息的方式對PC-

based監控而言，顯然大大減少了對網絡帶寬的需求。
　　M281-A采用標準的Modbus TCP通訊協議，客戶可以根據Modbus TCP協議格式在短時間內完成事件觸發條件和輸出狀態控制的編寫，康耐德還提供了支持VB，VC++和C#等例子程

序，方便用戶自行開發數據采集程序。

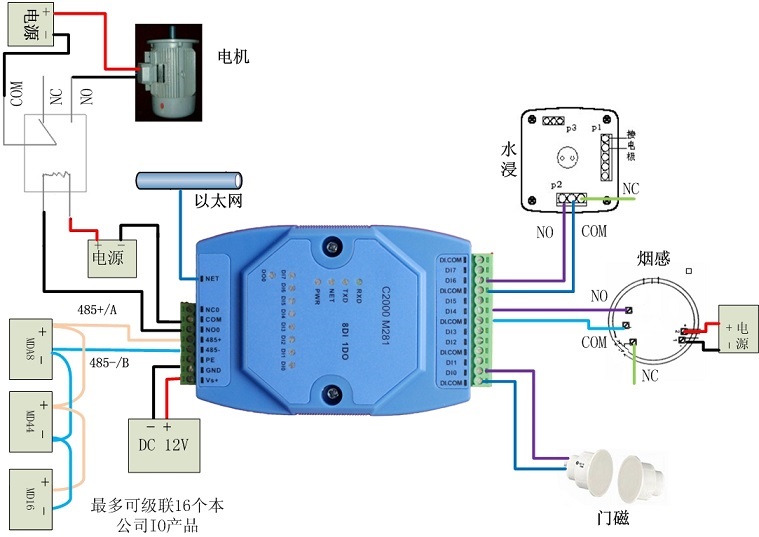

　　本產品還提供一個RS485擴展接口，方便、靈活的級聯方式，能夠支持最多16級級聯，使得MD44，MDIA，MDVA，MDI8，MDV8，MD82，MD88，MD16等RS485采集模塊能夠通過最低

成本實現網絡接入，并實現各種數字量、模擬量的組合擴展采集。提供5年質保服務。

技術參數：

I/O接口
DI特性     8路干接點輸入
               60V過壓保護 ，100mA過流保護
DO特性   1路C型繼電器 2A 30VDC   1A 125VAC
               600W防雷保護，60V過壓保護 ，500mA過流保護

網絡通訊參數
接口        RJ45
以太網     10M/100Mbps
通訊協議  Modbus TCP
嵌入?yún)f(xié)議  ARP，ICMP，IP，TCP，UDP，DHCP,DNS

RS485擴展口通訊參數
波特率     9600bps
數據位     8
停止位     1
校驗       無
485地址  1-255
保護       1.5KV/600W防雷保護
             240V過壓保護，80mA過流保護

提供資源
測試軟件   IO設備管理程序
文檔         Modbus通訊協議、寄存器地址文檔
DEMO     Modbus通訊示例程序及代碼

電源需求
工作電壓         9~24VDC（推薦12VDC）
工作電流         小于200mA
功耗               小于2W
浪涌保護         1.5kW
過流過壓保護   60V過壓保護，500mA過流保護

工作環境
操作溫度   -25℃~85℃
存儲溫度   -60℃~125℃
工作濕度   5~95%RH不凝露

其他
尺寸     72.1*121.5*33.6mm
保修期  五年
