鍋爐供換熱系統，舉洗浴中心來說，主要包括：淋浴系統、池注系統、熱源系統、地?zé)嵯到y(tǒng)、汗蒸系統等。從控制上又可以細分為水箱制控（高溫水箱、恒溫水箱、溫泉水箱、冷水水箱）；變頻壓力控制：水壓控制、地?zé)釅毫Α⒌責岫趬毫Γ▔毫刂浦饕煽刂破鱌ID控制，實時自動調節），以及液位、溫度、閥門開關等控制。
除此之外還需要友好的人機交互，人機界面HMI需要滿足：
● 畫面上有流程圖，實際位置安裝圖，示意圖，可以實時顯示溫度、壓力、液位值、閥門、電機開關狀態等?？梢允謩?dòng)自動控制整個系統，可以更改參數，可以顯示報警信息。
● 電腦上可以監控整個系統，畫面上顯示實際溫度、壓力、液位值、閥門、電機開關狀態等；可以手動自動控制整個系統，可以更改參數，可以顯示報警信息。
● 遠程電腦，手機APP均可以查看系統狀態。
● 報警信息可以通過手機模塊發送到指定手機號。
圖1 洗浴中心局部場景圖
一、方案硬件配置
1. C7觸摸屏：7寸TFT屏，800x480分辨率，A8 CPU，4G Flash，512M RAM。支持：
● 串口/U 盤/SD 卡/ 以太網/ 海為云等方式程序下載；
● 智能管理，支持云端/ 手機端訪問控制，操作性強；
● 獨創A/B Key 安全機制、多語言自動翻譯、工程概覽界面；
● 集成Haiwell Cloud云服務、內置Haiwell 云引擎；可以遠程實現手機APP、電腦云網站、短信報警以及地圖定位等功能。
2. Haiwell（海為） T系列標準型PLC，可擴展7個模塊，自帶一個RS232，一個RS485口，2路200K高速脈沖輸入，2路200K高速脈沖輸出，程序永久保存，程序容量48K，指令豐富，完全滿足現場邏輯控制需求。
3. Q17海為IPC工控機
● Linux系統，17寸TFT屏, 1280×1024分辨率；
● Intel i3處理器, 4G DDR3, 32G SSD，4*COM（1*RS485）、1*RJ-45接口（1000MB）,4*USB、1*VGA、1*HDMI
● 選配WIFI，鋁合金外殼，工業ATX電源。

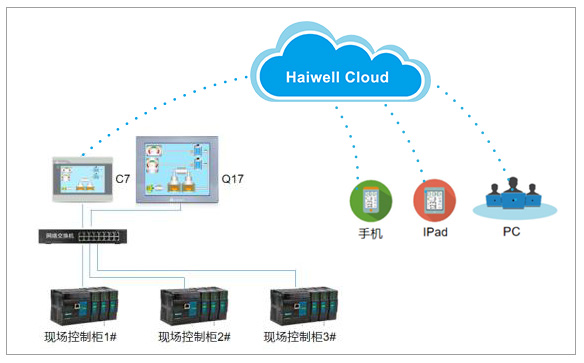

二、方案組網示意圖
圖2 現場PLC HMI電氣柜
三、方案介紹
該控制系統總共6個機柜，三臺PLC控制系統，主機帶模塊若干，具體PLC配置如下：
現場控制柜1#配置：T60S0R-e + H40XDR + S08AI + S08AI + S08AO
現場控制柜2#配置：T48S0R-e + H24XDR + H40DI
現場控制柜3#配置：T60S0R-e + H64XDR + H40DI

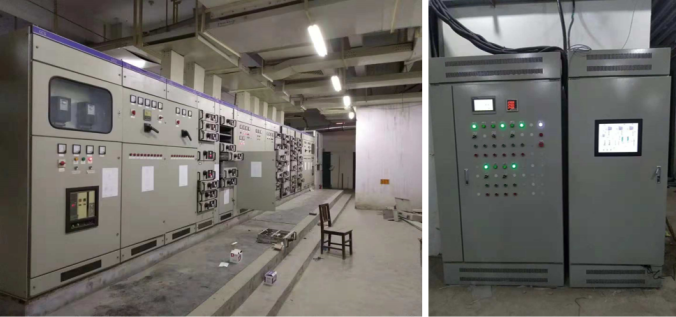

圖3 裝配現場機柜（右圖為控制柜1#）
圖4 設備現場機柜
圖5 現場供熱與換熱管道
四、部分程序
● HMI部分程序
圖6 鍋爐房監控畫面
圖7 鍋爐房操作畫面
● PLC部分程序
圖8 TIME指令實現自動定時開關機

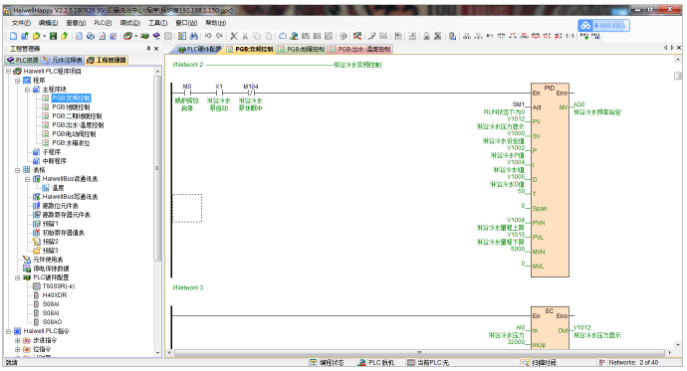

圖9 PID指令壓力控制
五、成功案例
● 西安鳳城洗浴中心

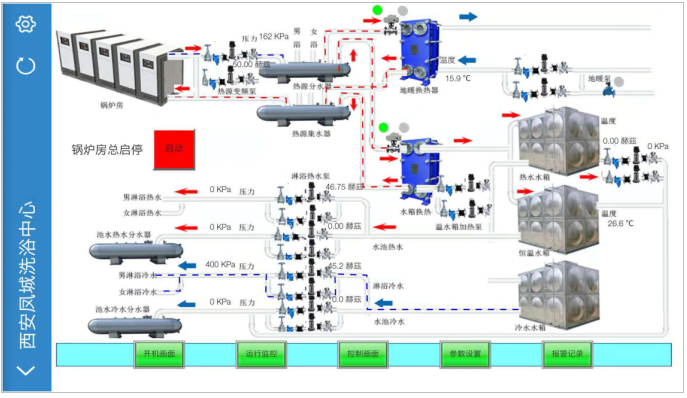

圖10 西安鳳城洗浴中心手機APP監控
● 山東平陰洗浴中心
圖11 山東平陰洗浴中心手機APP監控
● 青島即墨洗浴中心
圖12 青島即墨洗浴中心手機APP監控
● 河南焦作洗浴中心

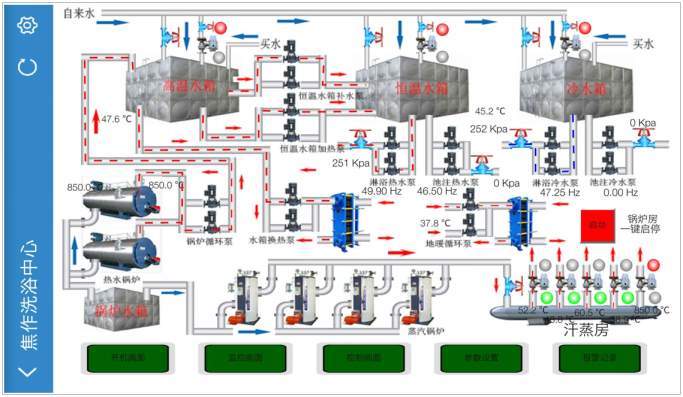

圖13 河南焦作洗浴中心手機APP監控
六、方案總結
1. 該方案需要對現場多路管道水壓、溫度控制，海為PLC可以支持32路PID+32路自整定APID+32路FTC，PID回路多，控制效果好，滿足現場壓力實時可控，特備是APID自整定，在現場溫度控制方便，自整定參數，為現場工程師節省調試時間，控制精度滿足要求。
2. 現場選用以太網PLC，以太網PLC支持多個上位機同時訪問，同時以太網口也可以作為主站去訪問其他設備，可主可從，方便調試。
3. 通過海為觸摸屏還可以遠程對HMI程序進行上下載，固件升級，歷史數據記錄導出等操作。
4 .通過海為觸摸屏還可以遠程對PLC程序進行上下載，固件升級，監控和PLC信息診斷。
5 .現場液位，壓力，水泵過載報警信息能及時傳到觸摸屏機主以及管理員手機，并以APP消息推送的方式發給用戶。如果APP沒在后臺運行，還將可以用短信的信息發給用戶。
