MG-DPSX網關在采氣站冗余監控系統中的運行
發布時間：2016/8/2 15:21:48 修改時間：2016/8/2 15:03:39 瀏覽次數：3318

　　本系統用于監測采氣站輸出天然氣的流速、氣體溫度、累計流量以及輸氣管道各個壓力數據等。為了保證系統安全可靠的運行，系統采用S7-400H PLC雙控制器冗余設計，ET200M 構成站的DP通訊冗余。MG-DP SE網關作為Prof I bus-DP 從站，捋一體化的流量計 FloBoss 103通過RS485接口以菊花鏈方式連接至網絡．從而實現了PLC 通過DP通訊口間接讀取RS485接口流量計中的Modbus RTU數據。

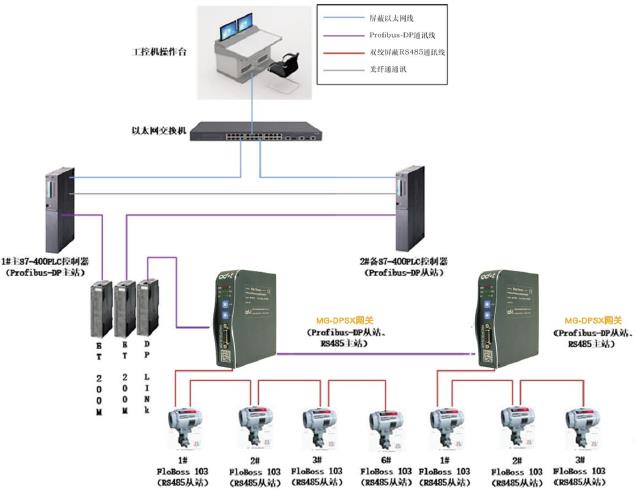

　　系統網絡拓撲圖
