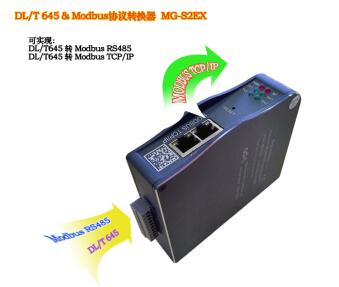

DL/T 645轉Modbus協議轉換器 MG-S2EX

產品名稱：DL/T 645 & Modbus protocol converter

1、簡介

   MG-S2EX 網關支持多種協議， 如 DL/T645-1997 主站、 DL/T645-2007 主站、
Modbus-RTU 主站/從站、Modbus-TCP 服務器。可實現的協議轉換功能包括 DL/T645 -1997/2007 主站轉 Modbus-TCP 服務器/Modbus-RTU 從站、Modbus RTU主站轉 Modbus-TCP 服務器，以及Modbus-RTU 從站轉 Modbus-TCP 服務器。

2、主要特點（特色）

DC-DC隔離電源，3KV隔離電壓。

串口1支持Modbus RTU主站或從站。

串口2支持DL/T 645 1997和2007版本。

數據傳輸采用映射模式，可實現快速響應。

設備帶有診斷功能，可監控從站設備狀態。

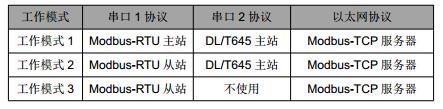

3、工作模式

4、技術參數
以太網參數
網關工作模式    地址映射模式，Modbus TCP/IP 協議
以太網端口數量 2 個 RJ45，10M、100M 自適應速率，帶路由功能
網絡協議 ETHERNET、ARP、IP、TCP、ICMP
TCP 連接數量 最大 10 個
串口參數
串口數量 雙路 RS485
串行通信模式 RTU 模式
支持的波特率 1200~115200 bps
支持的校驗模式 無校驗、奇校驗、偶校驗
支持的從站數量 最大 62 個（不帶中繼器）
協議功能碼 0x01、0x02、0x03、0x04、0x05、0x06、0x0F、0x10

Modbus 數據存儲區    0xxxx 區（線圈）：8192 Bit

                     1xxxx 區（離散量輸入）：8192 Bit

                     3xxxx 區（輸入寄存器）：2048 Word

                     4xxxx 區（保持寄存器）：2048 Word

                     3xxxx 區（系統診斷區）：263 Word

環境參數                                   電源參數

工作溫度范圍 -40~85℃                      電源端口數量 1 路
存儲溫度范圍 -45~125℃                     輸入電壓范圍 9~36VDC，3KV 隔離電壓
工作濕度范圍 5%~95% (無冷凝)               功耗 Max.100mA@24V

5、運用拓撲(兩圖)

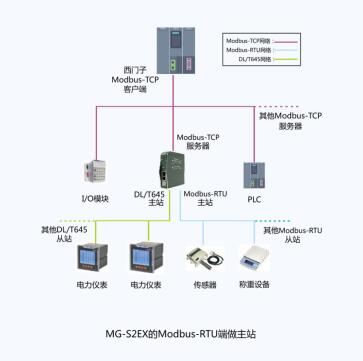

（1）MG-S2EX的Modbus-RTU端做主站

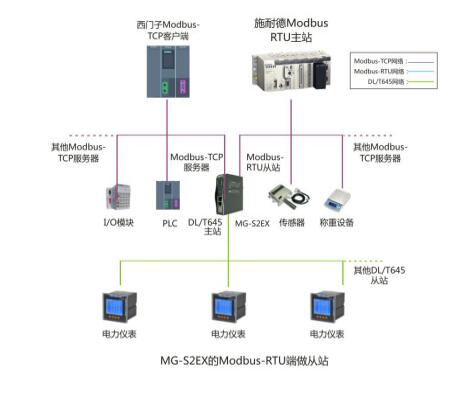

（2）MG-S2EX的Modbus-RTU端做從站
