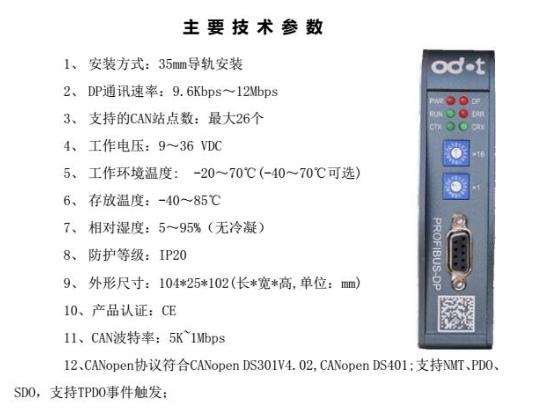

MG-DPCX  MG-DPCX網關是一種PROFIBUS-DP轉CANopen主站協議轉換器。它能夠?qū)崿F(xiàn)PROFIBUS-DP到CANopen主站的協議相互轉換。凡具有CAN接口支持CANopen協議的設備都可以使用本產品實現與現場總線PROFIBUS-DP的互連。如：具有CANopen協議接口的變頻器、伺服驅動器、編碼器、傳感器、智能現場測量設備及儀表等等。

　　硬  件  連  線
　　(1) 如圖所示，模塊底部是工作電源和CAN接線端子，正面是狀態指示燈、Profibus-DP地址設置撥碼開關（16進制）及Profibus-DP接口。
　　MG-DPC1端子定義
　　端子編號 1 2 3 4 5 6
　　信號定義 CANL CANH CANGND E 電源負極 電源正極
　　(2) 若Profibus-DP地址設置的高位撥碼開關撥到1，低位的撥碼開關撥到6，則表示設置本模塊在DP網絡中的地址為：1*16+6，即為22，最大不超過126。
　　(3)  正常情況下MG-DPCX網關指示燈的狀態：
　　PWR：電源燈常亮。
　　DP： DP狀態，DP側通訊正常則滅、反之則閃爍。
　　RUN：CAN 運行狀態指示燈。
　　ERR：CAN錯誤/故障狀態指示燈。
　　CTX：CAN主站發送指示燈、正常則閃爍，頻率2Hz以上。
　　CRX：CAN主站接收指示燈、正常則閃爍，頻率2Hz以上。

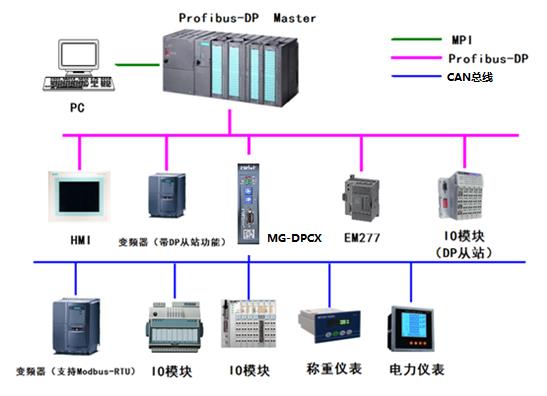

　　典 型 應 用 網 絡 圖
