  • 基于4G網絡的流量計數據采集方案
  • 發布時間:2022/3/5 19:50:11   修改時間:2022/3/5 19:50:11 瀏覽次數:2238
  • 項目背景

      沈陽某鎮污水管道,一共100個站點分布在鎮的各個角落,需要監測瞬時流量、流速速度等信息。在一個平臺上集中監控,也可以通過手機端實時監控。

    解決方案

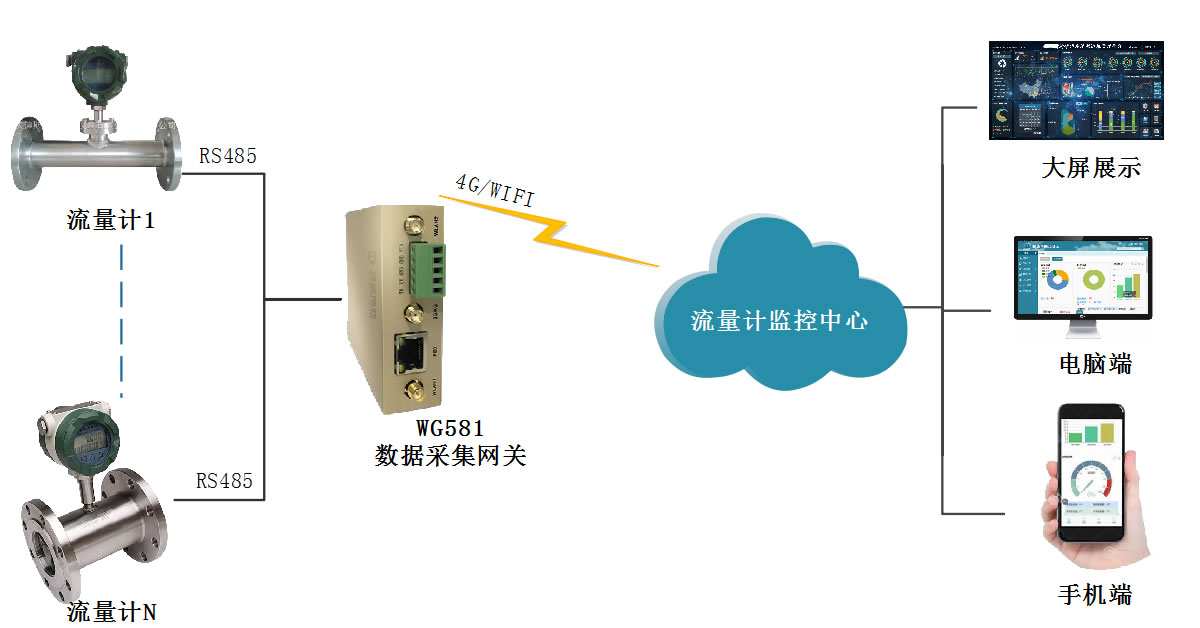

    網絡拓撲圖



    系統由流量計、WG581智能網關及流量計監控云平臺三部分組成

      現場的流量計的RS485口是采用modbus RTU的協議,與WG581數據采集網關RS485連接,采集流量計的測瞬時流量、流速速度數據,將數據標準化以后,通過4G/WiFi的方式,以MQTT json串的格式傳到數據監控中心,通過大屏展示、電腦端或手機端,實時監控。通過設置預警參數,當超過預警值,會將站點的信息推送給相應的運維人員前往處理。

    WG581智能網關

    工業特性

    1)嵌入式CPU主頻580MHZ,內存DDR21Gb,Flash128Mb。

    2)工業級設計支持6V~35V寬壓設計,支持-20℃~70℃寬溫設計。

    3支持1個網口和1個串口(232或者485),采集網口和串口設備數據。

    4支持4G、Wi-Fi網絡、為不同的應用場合提供不同的接入方案。

    5)支持300Mbps的WIFI-AP、WIFI-Client、WIFI-Relay橋接功能。

    6)支持硬盤或TF卡本地存儲。

    萬物互聯、智能采集

    1支持西門子、歐姆龍、施耐德、三菱、臺達、國產PLC和各種儀器儀表的數據采集。

    2網關內嵌協議解析器和云端適配器,可以快速定制開發各種設備對接協議和遠端算法,同時采用解耦的開發方式,確保系統的升級迭代和功能開發能夠快速并穩定地發布。

    3)一個網關支持對接多臺設備、支持一臺設備有不同采集頻率。

    4支持心跳包機制,可選基站定位或GPS定位

    5)完善的網關系統日志、采集日志云接入日志,方便系統調試。

    支持本地和遠程配置

    1支持將采集規則、變量表(點表)和報警規則等參數在本地配置或者云平臺配置后下發到網關執行;然后現場網關根據平臺定義的方式對設備進行數據挖掘和分析,并以一定的周期和規則上報到云端平臺。

    2支持本地對時和遠程對時功能

    邊緣計算功能

    1可以實現對數據的過濾、數據報警、數據運算,可以實現對數據進行分組管理,每一組數據可以設定不同的采集頻率,不同的過濾規則和報警規則。

    2支持定時上報、立即讀、多個連續讀、多個隨機連續讀、立即寫、多個連續寫、多個隨機寫等豐富的設備監控指令。

    云端接入

    (1)支持多數據中心接入,支持接入阿里云、百度天工、移動ONENET,華為云等。

    2)支持MQTT協議,并以JSON報文方式對接到云端系統,方便對接云端平臺和系統軟件

    3支持多種報文格式可選,可以選擇通用格式、極簡格式和扁平格式

    4支持本地WEB或云平臺遠程升級網關應用程序和網關系統程序

    5支持穿透云設備快線、實現遠程診斷、遠程上下載PLC程序

    數據安全

    1支持軟硬件看門狗和進程看護程序,適用于苛刻的無人值守環境。

    2數據傳輸安全支持L2TP、PPTP、IPSec VPN、Open VPN、CA證書保障數據安全傳輸。

    3)支持TLS加密功能,確保傳輸鏈路安全

    4強大的防火墻功能網關安全衛士,實時檢測系統的狀態和應用的狀態,對系統的不安全和不穩定節點進行預防和恢復。

    方案優勢

      1.通過大屏或手機端可以對分布在各個地方流量、流速集中監控,一目瀏覽。

      2.通過系統預警,運維人員可以迅速定位站點,及時處理,消除隱患。
