SIM卡槽平面度及缺面檢測
發布時間：2021/1/28 12:15:17 修改時間：2021/1/28 12:15:17 瀏覽次數：2855

　　客戶需求分析

　　檢測內容

　　1 條目

　　檢測拍攝范圍內產品內部和鐵殼四周焊角平坦度（通過與玻璃的高度差表示）

　　檢測拍攝范圍內托卡角平坦度（通過與玻璃的高度差表示）

　　檢測DP腳正位度（通過DP腳根部平臺檢測）

　　檢測拍攝范圍內零件漏裝

　　2 節拍：小于1秒

　　3 精度：重復性0.01mm以內，相關性0.015mm以內

　　4 其他：

　　各測試條目單獨設定檢測閾值

　　可記錄測試結果

　　解決方案

　　1 概述

　　三維檢測模組與載物臺連接在一起

　　零件被放置在一塊透明玻璃上，從零件下部向零件的下表面進行三維拍攝

　　連接三維檢測頭的電腦能夠通過PLC收到觸發信號后快速進行三維掃描和尺寸計算/判斷，然后再通過PLC發出判斷結果到整個自動化系統的PLC

　　整個自動化系統的PLC根據模塊判斷結果，剔除NG品

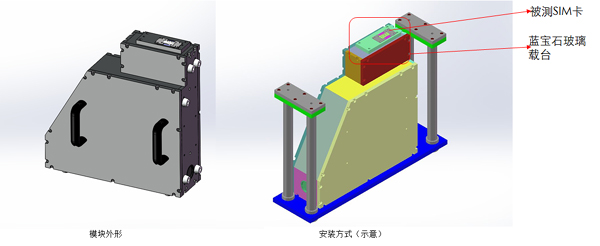

　　2 模塊機械結構

　　3 測量三維結果

　　角度一

　　角度二

　　角度三

　　說明：紫色方框?yàn)閰⒖蓟鶞?zhǔn)面，白色方框?yàn)闇y(cè)量面。測量結果為測量面到基準面的距離

　　SIM卡托三維檢測案例

　　技術特點：

　　在400-600ms內完成SIM卡托的三維拍攝；

　　自主核心算法及軟件，可實現產品的在線三維檢測及數據的自動判斷；

　　SIM卡托檢測點涵蓋了高度，長度，平面度，缺件檢測等20多個檢測點，重復精度達到0.01mm以內。
