30TAC62BP4軸承 尺寸 轉速 載荷等參數

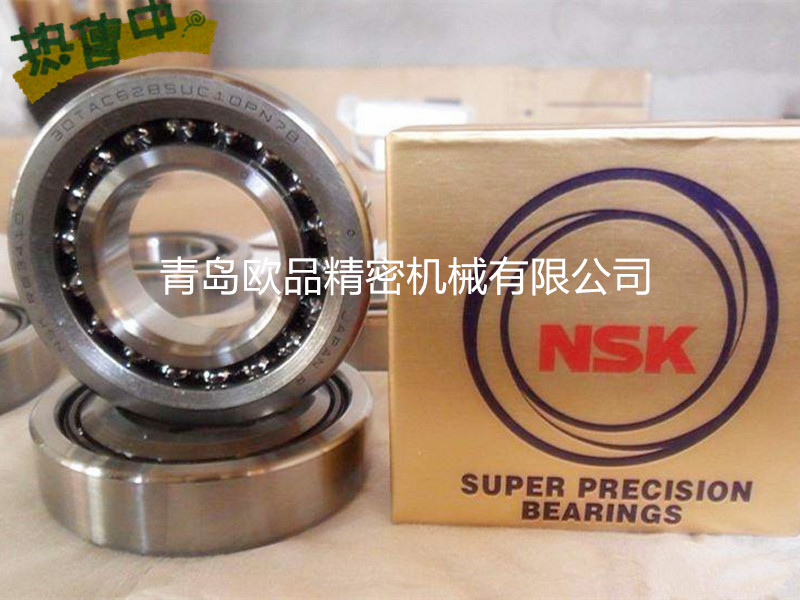

軸承名稱 -30TAC62BP4軸承

類別 滾珠絲杠/絲桿軸承

內徑d(mm) 30

外徑D(mm) 62

厚度B(mm) 15

后綴代碼解釋 TAC-滾珠絲杠軸承字母簡稱、P4-高精密級別、B沒有實際意義

載荷 最高動載荷58000N，最高靜載荷66000N

轉速 油潤滑極限轉速6800轉/分 脂潤滑極限轉速5200轉/分

詳細說明 絲杠軸承 各類機床絲杠專用配件

NSK 15TAC47BSUC10PN7B NSK 40TAC90BSUC10PN7B NSK 15TAC47BDBC10PN7A

NSK 17TAC47BSUC10PN7B NSK 45TAC75BSUC10PN7B NSK 17TAC47BDBC10PN7A

NSK 20TAC47BSUC10PN7B NSK 45TAC100BSUC10PN7B NSK 20TAC47BDBC10PN7A

NSK 25TAC62BSUC10PN7B NSK 50TAC100BSUC10PN7B NSK 25TAC62BDBC10PN7A

滾珠絲杠支撐軸承說明

1.這種軸承為萬能組合軸承，可以將同一公稱型號的軸承組合為2列、3列、4列等幾種形式進行使用。由于在單個軸承的外圈外徑面標識有“v”標記，所以若使用2列以上的組合形式時，請依據圖示組合并確認“v”標記的方向進行使用。

2.組裝時注意不要施加沖擊負荷與軸承上。

3.徑向振動大位置分別在內圈側面或倒角部位標有“o”標記及在外圈外徑面標有“v”。安裝時若與軸或軸承座的大偏心位置相反的位置對正會使軸承的旋轉精度處于佳狀態。
