YCLM-4000龍門式數控火焰等離子切割機

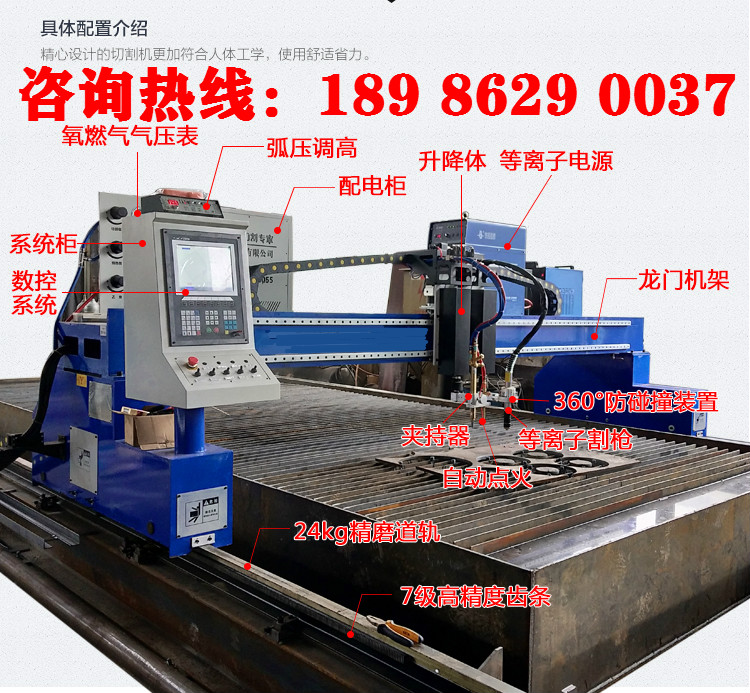

設備基本配置

項目 主要部件 數量 描述

1 主機機型 1臺 大鋼橫梁結構，整機機架經過拋丸、退火和精銑處理，消除機身內應力，保證設備總體穩定性，不變形。設備整體將機械加工，平衡動力，精密傳動，氣控及電控相結合；依據熱切割原理，機械標準設計制造而成。

2 驅動方式   雙邊驅動

3 機床跨度 4000 mm 有效切割寬度3000

4 機床導軌長度 8000 mm 有效切割長度6000

5 橫向?qū)к?2根 凱亞德 精細2800軸心導軌

6 縱向?qū)к?8米（雙邊） 精加工24KG精加工（材質45Mn的原軌經過精加工；龍門刨，三面銑床，開定位基準槽，倒角處理，確保軌道精度，齒條安裝精度及運行精度）

7 整機驅動系統 3套 斯達特電機驅動

8 整機減速器 3套 德國技術  漢弗瑞行星減速機

9 控制系統 1套 北京斯達特CC-M3工業級數控系統，1.4寸彩屏

10 電氣總成 1套 施耐德

11 等離子弧壓調高 1套 行業 品牌 宏宇達（等離子控制電氣部分，機械部分，等離子防碰撞裝置，等離子夾持裝置及組件）

12 等離子電源 1套 華榮300

13 等離子機用割頭 1把 易快精細割頭

14 火焰電動調高 1套 武漢華宇誠數控

15 氣路電纜傳動 1套 重型工程拖鏈

16 氣路管道 1套 韓國韓碩

17 數控橫向移動體 2套武漢華宇誠數控

18 數控升降裝置 2套 武漢華宇誠數控

19 火焰割炬總成（B370型，3閥控制） 1套 行業 品牌（隆騰焊割）

20 套料軟件 1套 StarCAM專家版自動套料軟件(自動共邊、排料)

21 切割方式   火焰+等離子

三、設備主要技術參數

序號 項目 技術參數

3.1 有效切割寬度 3000mm

3.2 有效切割長度 6000mm

3.3 機床空程速度 1～6000mm/min

3.4 切割速度 火焰切割：10-1000mm/min

等離子切割：50～6000mm/min

3.5 切割厚度 火焰切割：6-200mm（碳鋼）

等離子切割：1-15mm（質量切割）

3.6 割炬高度調節行程 150mm

3.7 適用燃?xì)?乙炔

3.8 導軌安裝精度 主導軌側面直線度：0.4mm/10000mm

副導軌側面直線度：1mm/20000mm

主、副導軌縱向軌面與水平面平行度：±0.2mm/1000mm

3.9 交點偏移 ≤0.5mm a)設備整機定位精度、重復精度符合JB/T5102-1999標準b)切割尺寸精度、切割質量符合JB/T10045.3-1999標準c)國際標準ISO9013-2002及ISO8206-1991
