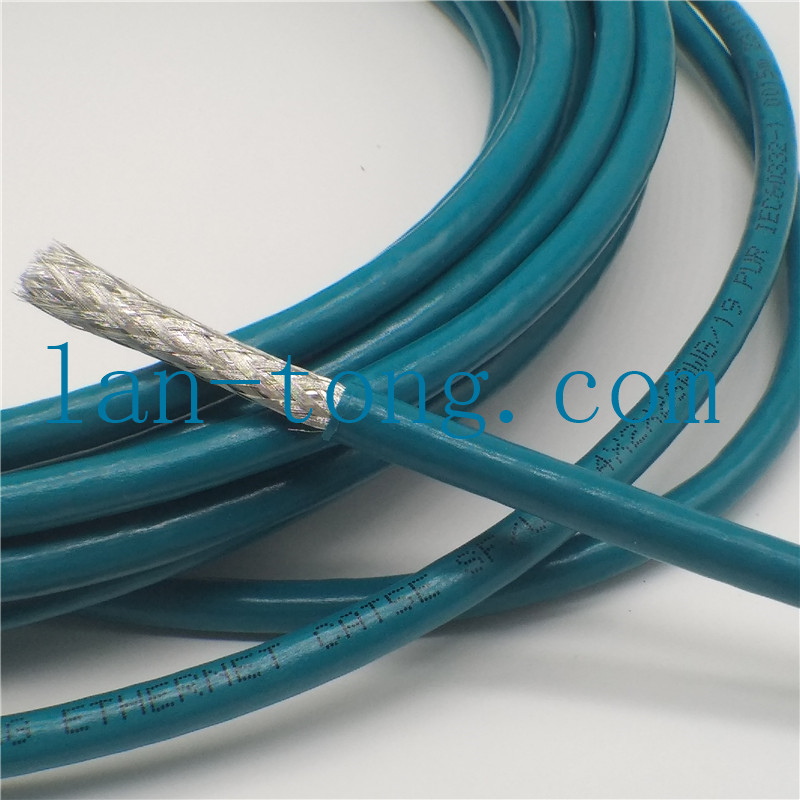

高柔性拖鏈工業以太網通訊屏蔽電纜網線
Industrial EhterNet high flexible CAT5e SF/UTP 4x2x26awg/19 PUR聚氨酯護套藍色近似外徑6.2mm
拖鏈網線-坦克鏈網線-拖鏈盒網線-高柔工業以太網電纜
產品應用
高柔性工業以太網電纜可應用于工業自動化場合。適用于拖鏈應用或頻繁移動的場合,運動控制布線場合。適用于 EtherCAT 和 EtherNet/IP CC-Link IE Field 應用。

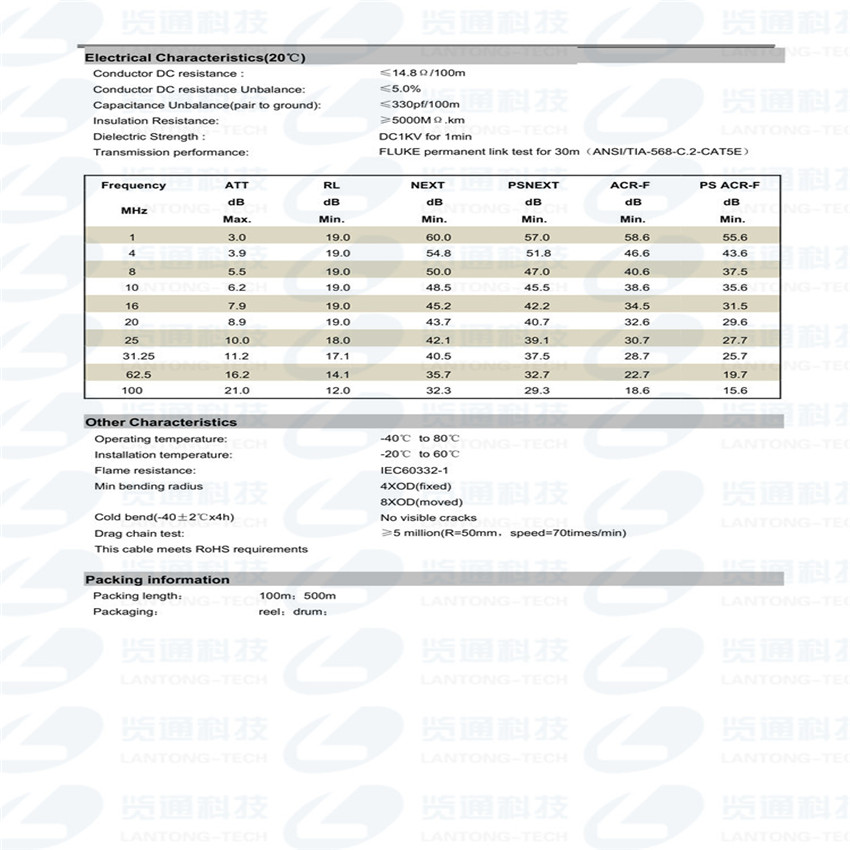

技術參數
——溫度范圍
固定應用：
PUR：-40℃~80℃
移動應用
PUR：-20~60℃
——測試電壓
1000V/min（DC）
——特性阻抗
100±15Ω@100MHz
——絕緣電阻
≥5GΩ.km
——彎曲半徑
固定應用:
固定應用:5 D (D=電纜直徑)
移動應用:10D(D=電纜直徑)
拖鏈網線-坦克鏈網線-拖鏈盒網線-高柔工業以太網電纜

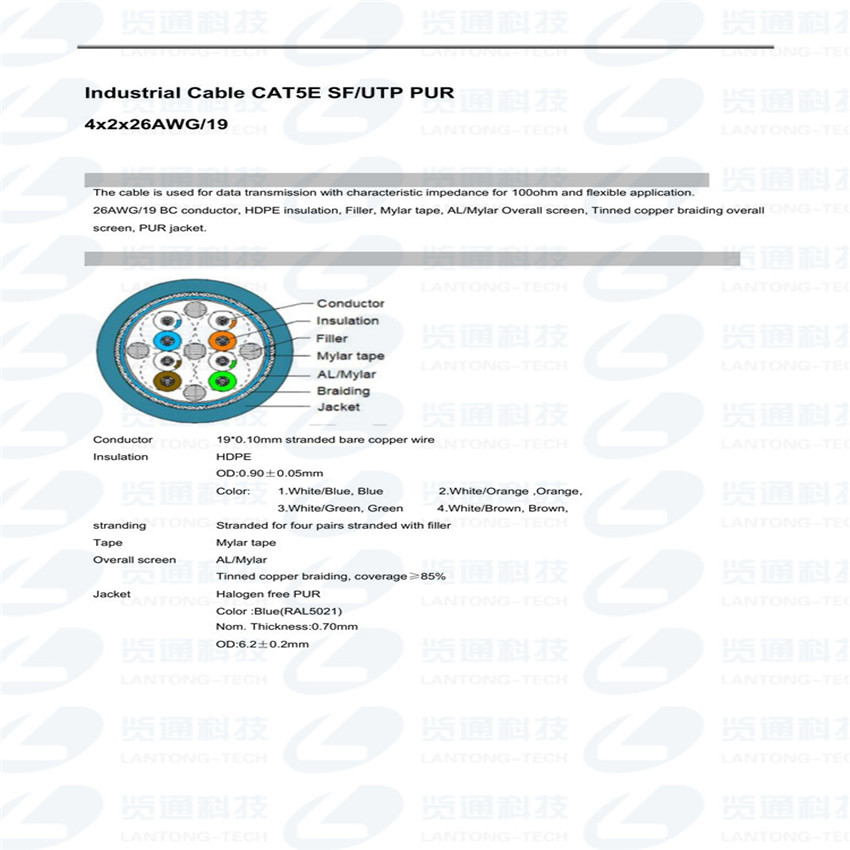

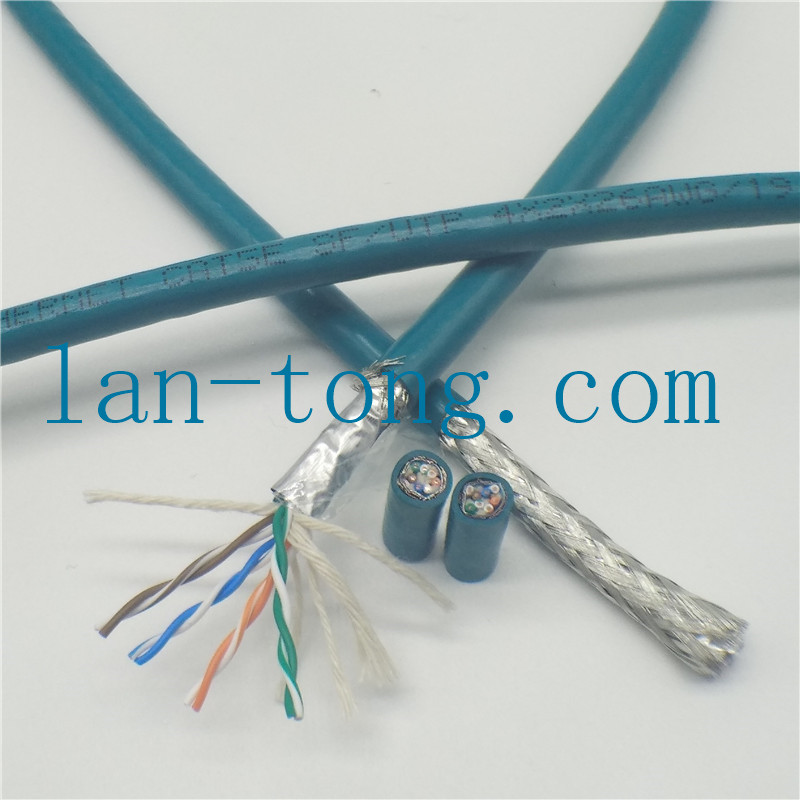

電纜結構
導體：多股絞合銅導體 26awg，0.14mm2(19/0.1)
線對: 四對八芯 雙絞
絕緣：PE
芯線顏色：1.白/藍，藍色2.白/橙，橙色，
3.白/綠，綠色4.白/棕，棕色
SF/UTP: 鋁箔屏蔽加鍍錫銅編織
護套：PUR聚氨酯
顏色： 藍色 近似RAL5021
近似外徑:6.2mm
超五類Cat5e SF/UTP PUR 4x2x26awg/19 藍色
高柔性應用CAT5e超五類工業以太網電纜,工業拖鏈網線 適合拖鏈高柔性頻繁運動控制布線應用, Cat5e 4對8芯雙絞雙屏蔽PUR外護套清水藍, 4x2x26awg/19 截面積 0.14 mm2，近似外徑6.2mm
