石油從地下開采出來后，由于工藝的原因，會含有大量的水，需要進行油水分離。油水界面測量的準確性、可靠性，對于油水分離具有非常重要的作用。目前，油田的油水界面測量還大量采用傳統的電容式液位計，用戶反映存在誤差偏大，測量不穩定的問題。油水能否可靠分離，對于保證原油油品的質量具有非常重要的作用，而油水界面測量的準確性、可靠性，則是保證油水可靠分離的關鍵！
VEGA推出的導波雷達液位計VEGAFLEX 81，由于其獨特的技術優勢，一舉攻克了油水界面測量的諸多難題，取得了重大突破。
現場工況
原油進入轉運站后，通過一級、二級油水分離器，進行油、水、氣分離，通過油水界面計進行油水分離的控制。

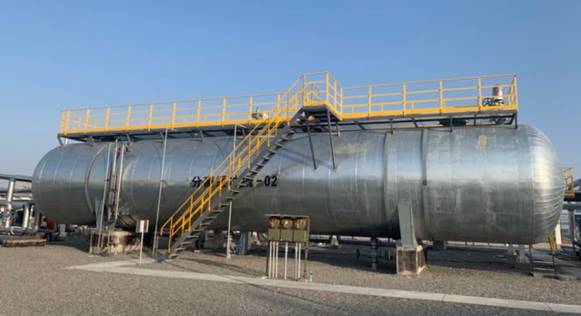

圖1.分離緩沖撬（油水分離器）
測量難點
● 原油有一定粘性，并容易結蠟，在測量纜上容易產生粘附；
● 原油加熱后會產生蒸汽，在天線根部易產生凝露并進而形成結蠟；
● 油中含有多種化學品，如破乳劑、瓜膠、助排劑、緩蝕劑等等，在油水分離器中會產生較厚的乳化層；
● 油面會有泡沫存在；
● 油相厚度最大可達1m。

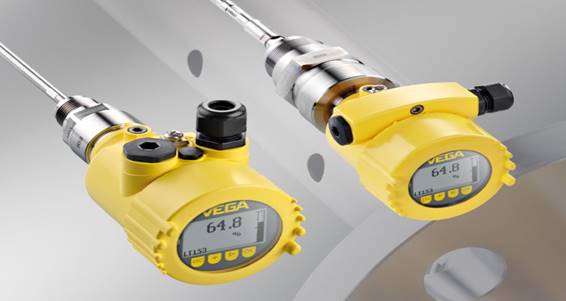

VEGAFLEX 81 - 測量可靠、使用簡單
針對用戶提出的難點問題，VEGA派出專業的技術團隊，多次前往現場踏勘、交流，最終提出了解決方案：用導波雷達液位計VEGAFLEX 81替代傳統的電容式液位計！

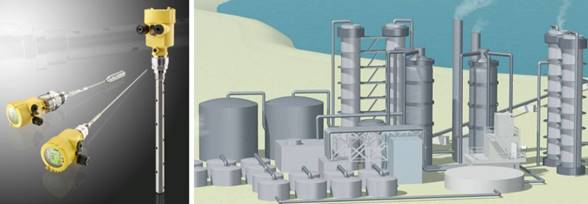

圖2. 纜式FLEX 81及現場安裝圖
創新技術優勢
由于VEGA導波雷達液位計VEGAFLEX 81的原理優勢和獨特的技術創新，使得油田油水界面測量問題迎刃而解，而且安裝、調試更加簡便，給用戶帶來了最佳的使用體驗。
導波雷達由于其獨特的測量原理，可以同時測出油位和界面，因此適用于界位和油位都會發生變化的工況。而電容式液位計，只能用于界位變化，但油位（即總體液位）不變的情況，否則界面測量將會產生很大的測量偏差。
導波雷達無需帶料調試，而電容液位計則需帶料調試，增加了調試的復雜性。油田的應用現場都是在比較偏遠的野外，比任何現場更需要簡單易行的測量方式，而即裝即用的導波雷達無疑是最佳的選擇。
VEGAFLEX 81可采用極細的2mm纜，不易形成結蠟粘附，而且由于纜的可彎曲性，其運輸、安裝極其方便。而電容液位計如果采用纜式電極的話，纜的擺動會造成測量值的波動，因此只能采用較粗的桿式電極。
針對乳化層，VEGAFLEX 81強大的軟件處理，可以在乳化層位置和界面位置進行優選，而電容液位計則無法分辨乳化層位置和界面位置，無法徹底消除乳化層的影響。
VEGAFLEX 81天線根部采用了獨特的錐形結構，大大提高了天線根部抗凝露和粘附的能力，再加上自動虛假信號處理功能，將結露和粘附的影響降到了最低。
VEGAFLEX 81的微波穿透性極強，不會受到油面泡沫的影響。
精準的測量效果

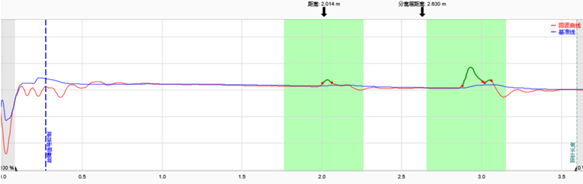

下圖為油水分離器界面測量的回波曲線，油層厚度0.616m，油位信號振幅達到44mV，界面信號振幅達到147.9mV，測量精準、可靠。
圖3. 油水分離器回波曲線
案例總結
油田的采油廠、轉運站由于地處偏遠，而且十分分散，因此，它對油水界面測量儀表提出了不一樣的要求：不但要求準確可靠，還要使用簡單、并無需維護。VEGAFLEX 81憑借其精準的測量、即裝即用的使用特性，給用戶提供了前所未有的使用體驗，獲得了用戶高度評價。VEGA也將一如既往地為用戶提供更優異的產品、更專業的服務，為油田生產的自動化提供最大的助力！
結語
在液體應用中，相對于非接觸的雷達儀表，接觸式的導波雷達，其測量更不易受到液面波動、泡沫等的影響，而且也具有很強的抗結露和粘附的能力。在油氣行業，包括上游的油氣開采，中游的油氣運輸，下游的煉油和石化，VEGAFLEX 81作為一種性價比極高的產品，一直扮演著舉足輕重的角色，而且導波雷達還是一款可以同時測量液位和界面的產品，并適用于導波管和旁通管測量，這些特性，使得它在油氣行業應用中更是如虎添翼、表現非凡！本文中導波雷達在油田油水界面的成功應用，就是一個完美的注釋。
