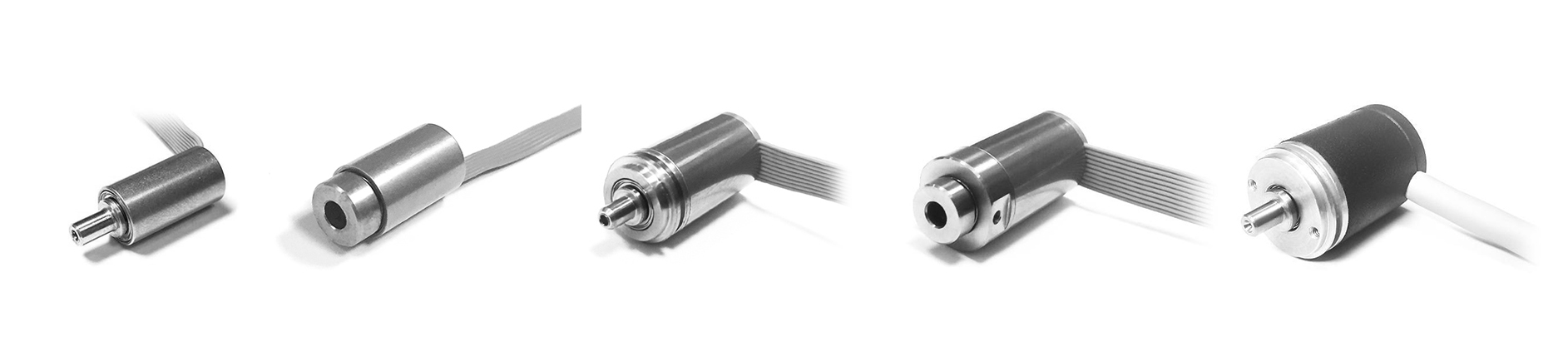

微型增量式和絕對式編碼器

被設計用于需要高精度的設備和狹小空間的微型尺寸編碼器

我們提供用于旋轉和線性運動的微型編碼器，采用傳統的增量和絕對配置，它們用于測量或控制醫療儀器、電子制造設備、機器人、工廠自動化、圖形藝術和印刷設備、機床、雷達基座和高速掃描儀中的位置和/或速度。

旋轉編碼器有兩種基本類型：絕對式和增量式。絕對旋轉編碼器提供編碼的角度信息，避免控制器中耗時的參考測量或計算程序。增量旋轉編碼器提供方波或正弦輸出信號，使計數器和 PLC 能夠計算位置、速度和距離。

旋轉編碼器有四種機械配置：模塊化（套件型）、軸、盲空心軸和真正的空心軸。

獨立旋轉增量編碼器有多種尺寸可供選擇，從直徑高達 40,960 計數/轉的 0.75" 到直徑為 3,600,000 計數/轉的 6" 型號。工業級旋轉絕對編碼器提供高達 217 字/轉的分辨率。模塊化旋轉增量編碼器提供多種尺寸和分辨率選擇，而線性編碼器有多種安裝配置、長度和精度等級。編碼器具有獨立（封裝）和模塊化配置。

超高分辨率輸出（特有細分技術）：

- 增量式分辨率可達7200000CPR（4x 正交解碼后）

- 絕對值分辨率可達26位

- 最高精度±1角秒

寬范圍應用等級：

- 計量級/工業級/輕工業級

- 振動/沖擊指標可定制性

- 防護等級IP65

- 定制寬溫范圍-40 ~ +100°C

多種超緊湊結構設計尺寸：

- 殼體外徑?8 ~ 200mm

- 實心軸徑?3 ~ 16mm

- 空心軸徑?2 ~ 63.6mm

多種安裝配置：

- 配套細分/倍頻/計數模塊

- 配套數據接口轉換和顯示模塊

- 可選精密聯軸器等安裝附件

適合應用：

- 航空和國防工業

- 醫療儀器

- 電子制造設備

- 機器人

- 工廠自動化

- 印刷設備

- 機床

- 雷達基座

- 高速掃描儀等

線性編碼器

通常有兩種類型，絕對式和增量式，并由它們的位置信號定義。絕對式線性編碼器產生獨特的位置信號，可在行程中的任何位置使用，并在重新啟動后讀取準確位置。增量編碼器不會產生唯一的信號，并且會在斷電后歸零。它們依賴另一個開關或編碼器作為初始參考。

對于線性編碼器，工程師會尋找重要的性能規格，包括線性測量范圍、每距離計數和每距離線數。線性測量范圍是可以編碼的整個行程范圍。每個距離的計數決定了可以區分的最小線性位置增量。每距離線數是指正在編碼的移動線性元素的實際標記。

產品詳細資料請聯系我們
