433MHz收發模塊是一種常用的無線通信模塊，用于實現短距離無線通信。在433模塊中，一般有發送和接收兩種模式。由于433模塊的通信距離較短，一般被用于電子產品之間的短距離通信，如遙控器、智能家居，傳感器等。

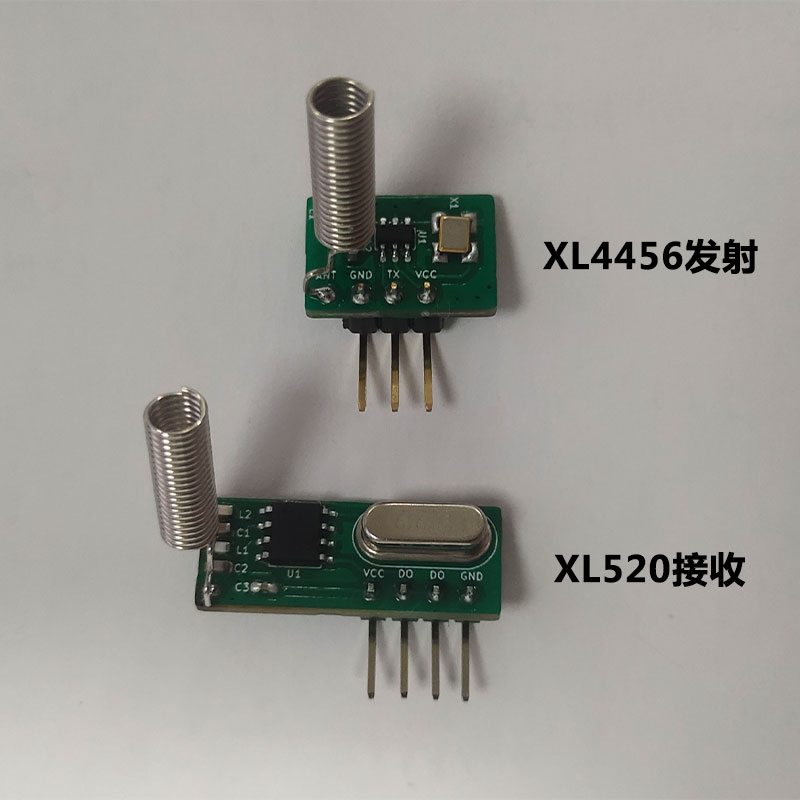

我司的433MHz收發模塊采用了433M發射芯片XL4456和接收芯片XL520，具備低功耗，高接收靈敏度等特點。方便客戶到手后用于簡單的開發調試。模塊可在我們的淘寶店鋪內購買。https://shop400937766.taobao.com

XL4456 型 315/433M 無線發射電路片內集成了 PLL 和功率放大器，其中 PLL 為發射機提供載波信號，PLL 采用環形振蕩器架構。功率放大器將輸入信號進行功率放大，采用漏極開路輸出，外接扼流電感結構。應用時采用窄帶匹配網絡，提高諧波抑制，保證輸出信號功率大于10dBm。XL4456型 315/433M 無線發射電路采用 SOT23-6L 封裝。

XL4456芯片特征：

工作電壓范圍：DC+1.8V~+3.6V

工作頻率范圍：250MHz~450MHz

工作電流大?。?7mA/12dBm_433M；18mA/12dBm_315M

輸出功率大?。骸?12dBm

在關斷模式下消耗電流：＜100nA

工作溫度范圍：-40℃～+ 120℃

外圍器件：極少的外圍元器件

工作時外接晶體振蕩器

SOT23-6L 封裝

XL520接收芯片介紹

XL520是一款高集成度、低功耗的單片ASK/OOK射頻接收芯片。高頻信號接收功能全部集成于片內以達到用最少的外圍器件和最低的成本獲得最可靠的接收效果。因此它是真正意義上的“無線高頻調制信號輸入，數字解調信號輸出”的單片接收器件。

XL520為SOP8封裝，正常工作電壓范圍2.0~5.5V，正常工作電流3.0~32ma，啟動時間2.2ms，接收靈敏度最高可達到-110 dBm，非常適合各種低功耗要求的設備等。片內自動完成所有的射頻和中頻調諧，在開發和生產中省略了手工調節的工藝環節，進而降低成本，可加快產品上市。

XL520芯片特征

頻率范圍：300MHz-440MHz

高接收靈敏度(2kbps，BER 10E-2)

-110dBm@315MHz

-110dBm@433.92MHz

低功耗

3.0mA/3.3V@315MHz

3.1mA/3.3V@433.92MHz

0.1uA/3.3V@Shut Down Mode

超低啟動時間：2.2ms，適用于低功耗要求產品

數據速率:≤8kbps

寬工作電壓:DC2.0V~5.5V

內建鏡像抑制，抗干擾性能好

433接收帶寬：±300KHz

315接收帶寬：±250KHz

高ESD防護標準：±8KVHBM

可獨立運行，無需外部MCU控制

無需寄存器配置

符合RoHS標準

SOP8封裝

深圳市芯嶺技術有限公司是一家創新的物聯網整體應用解決方案商，從事芯片代理、方案開發、物聯網產品研發、生產、銷售，同時為眾多企業提供物聯網應用解決方案服務。
