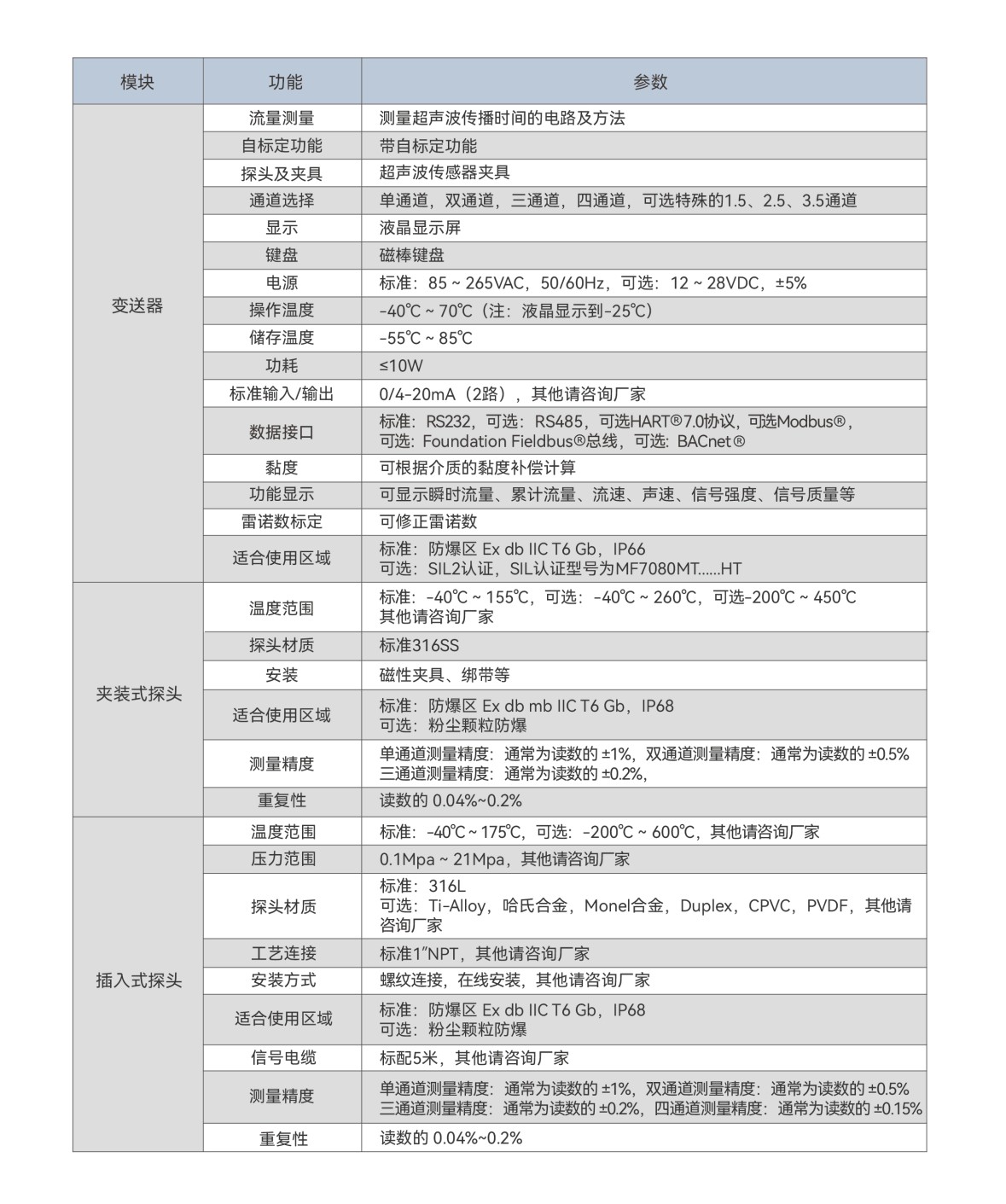

功能 | 型號 | MF7080MT |
變送器 | 流量測量 | 測量超聲波傳播時間的電路及方法CN113504389A |
自標定功能 | 帶自標定功能 |
探頭及夾具 | 超聲波傳感器夾具CN306282728S |
通道選擇 | 單通道、雙通道、三通道、四通道，可選：特殊的1.5,2.5,3.5通道，其他請咨詢工廠 |
顯示 | 液晶顯示屏 |
鍵盤 | 磁棒鍵盤 |
電源 | 標準：85 ~ 265VAC,50/60Hz，可選：12 ~ 28VDC,±5% |
功耗 | ≤10W |
操作溫度 | -40℃ ~ 70 ℃，（注：液晶顯示到-25℃） |
儲存溫度 | -55℃ ~ 85℃ |
標準輸入/輸出 | 0/4-20mA信號（2路），其他請咨詢工廠 |
數據接口 | 標準：RS232,可選：RS485，可選：HART?7.0協議，可選：ModBus?可選：Foundation FieldkisFoundation Fieldbus?總線，可選：BACnet? |
功能顯示 | 可顯示瞬時流量、累計流量、流速、聲速、信號強度、信號質量等 |
黏度 | 可根據介質的黏度補償計算 |
雷諾數標定 | 可修正雷諾數 |
溫度補償 | 可根據介質溫度設定補償 |
夾裝式探頭 | 溫度范圍 | 標準：-40℃ ~ 150℃，可選： -40℃ ~ 260℃，可選： -200℃ ~450℃，其他請咨詢工廠 |
安裝 | 磁性夾具、綁帶 |
適合使用區域 | 標準：防爆區，Ex d llC T6,IP66 可選：IP68， 可選：粉塵顆粒防爆 可選：SIL2認證，SIL認證型號為MF7080MT……HT |
夾裝式測量精度 | 單通道測量時精度：通常為讀數的±1% 雙通道測量時精度：通常為讀數的±0.5% 三通道測量時精度：通常為讀數的±0.2% |
重復性 | 讀數的0.04% ~ 0.2% |
插入式探頭 | 溫度范圍 | 標準傳感器：-40℃ ~ 175℃，可選：-200℃ ~600℃，其他請咨詢工廠 |
壓力范圍 | 0.1Mpa ~ 21Mpa，其他請咨詢工廠 |
探頭材質 | 標準：316L 可選：鈦材，哈氏合金，Monel合金，Duplex，CPVC,PVDF 其他材質請咨詢工廠 |
工藝連接 | 標準：1”NPT,其他請咨詢工廠 |
安裝方式 | 螺紋連接，在線安裝，其他請咨詢工廠 |
適合使用區域 | 標準：防爆區，Ex d llC T6,IP66 可選：IP68， 可選：粉塵顆粒防爆 可選：SIL2認證，SIL認證型號為MF7080MT……HT |
信號電纜 | 標準：5米，其他請咨詢工廠 |
插入式測量精度 | 單通道測量時精度：通常為讀數的±1% 雙通道測量時精度：通常為讀數的±0.5% 三通道測量時精度：通常為讀數的±0.2% |
重復性 | 讀數的0.04% ~ 0.2% |
管段式 | 溫度范圍 | -40℃ ~ 175℃，可選：-200℃ ~ 600℃其他請咨詢工廠 |
壓力范圍 | 0.1Mpa ~ 21Mpa，其他請咨詢工廠 |
管段材質 | 標準：Ti-Alloy；可選：不銹鋼，哈氏合金，鈦材，Duplex，Monel合金等 |
工藝連接 | DN25 ~ DN5000 |
安裝方式 | 標準：ANSl法蘭，可選：RTJ法蘭，可選：GRAYLOC法蘭，其他請咨詢工廠 |
適合使用區域 | 標準：防爆區，Ex d llC T6,IP66 可選：IP68， 可選：粉塵顆粒防爆 可選：SIL2認證，SIL認證型號為MF7080MT……HT |
信號電纜 | 高溫工況建議分體式安裝，信號電攬標準長度：5米，其他請咨詢工廠 |
測量精度 | 單通道測量時精度：通常為讀數的±1% 雙通道測量時精度：通常為讀數的±0.5% 三通道測量時精度：通常為讀數的±0.2% 四通道測量時精度，通常為讀數的±0.15% |
重復性 | 讀數的0.04% ~ 0.2% |
性能參數 | 流體類型 | 所有導聲的液體 |
管線尺寸 | 夾裝式探頭：DN15 ~ DN4000，其他請咨詢工廠 |
插入式探頭：DN25 ~ DN5000，其他請咨詢工廠 |
管壁厚 | 小于76.2mm |
管線材質 | 碳鋼；低溫碳鋼；不銹鋼（304SS）;不銹鋼（316SS）；PVC管等 |
范圍（雙向） | ±25m/s |
量程比（全范圍） | 100:1，三通道，四通道量程比20:1 |
測量參數 | 體積流量和流速 |
安裝位置 | 可配安裝支架，可分體也可一體安裝 |
可選能量測量 | 能量測量 | 計算能量流量，需要可選的RTD或模擬輸入輸出板 |
溫度傳感器 | 兩線制三線鉑電阻RTD,有夾裝式與濕式可選 |
精度 | 對濕式（配對）RTD為±0.15% |
溫度范圍 | -150℃ ~ 450℃（注：能量流量測量精度是相關流量測量與溫度測量精度的合并，對于標定后的系統一般為讀數的1% ~ 2%，但并不是所有的最佳精度可同時達到） |
可選擴展功能 | 密度測量 | 可測介質密度，詳細請咨詢工廠 |
溫度測量 | 可測介質溫度，詳細請咨詢工廠 |
可選配置 | 可選擇其他測量參數，詳細請咨詢工廠 |
應用 | 行業及介質 | 化工行業，石化行業，石油開采和勘探，天然氣開采和加工，石油天然氣，制藥，半導體，機械工程，水利，發電，原油，LNG，渣油，硫酸，液硫，熔鹽，PTA等 |
