位于北京的人民大會堂是每年召開“兩會”的場所，隨著科技的發展大會堂也在不斷進行技術升級改造。大屏幕的顯示器與每位代表的座位有RS-485總線連接，這樣每位代表的表決結果的統計數據立即在大屏幕上顯示出來。RS-485轉換器的可靠性尤其重要，如果出現差錯將影響國家重大決策。座位上的按鈕轉換為RS-485信號并且進行組網通信，技術人員找遍了國內的各個RS-485產品廠家，最后終于找到波仕卡科技的485TC產品才可以滿足要求。普通的RS-332/RS-485轉換器要么不隔離，要么需要外接獨立的電源，技術人員試用了之后無法滿足要求。另外產品體積也偏大，不便于安裝在座椅內。有些廉價的產品雖然號稱無源隔離實際通信誤碼太多。最后決定用波仕卡的485TC的RS-485轉換器，不僅無需供電而且?guī)Ч怆姼綦x，達到了滿意的效果，由于批量采購最終價格也不貴。
下面介紹一下各種RS-485轉換器及其連接方式，以便讀者進行選用：
一、 典型的RS-485總線式通信方式

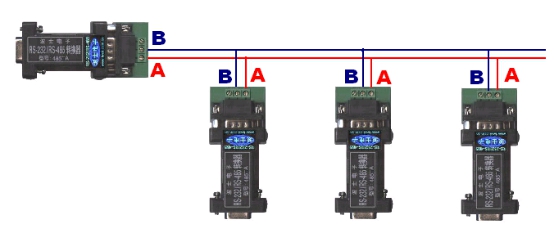

最典型的RS-485多機通信就是總線式的通信（圖1）：所有RS-485節點全部掛在一對RS-485總線上。實際上還有一根GND地線。注意RS-485總線不能夠開叉、但是可以轉彎。
圖1 典型的RS-485半雙工多機通信
二、 典型的RS-422總線式通信方式
RS-422是全雙工通信方式，也就是說發送（Y、Z）與接收（A、B）是分開的，所以能夠同時收發。RS-422有時也稱為“全雙工的RS-485”，或者“RS-485的全雙工方式”?？偩€式的全雙工多機通信圖如圖2。注意不是所有的RS-422都支持全雙工多機通信的。
圖2 典型的全雙工多機通信圖
三、 星形RS-485多機通信方式
要實現RS-485的星形組網（如圖3），必須采用RS-485的集線器（HUB）。HUB8485G有1個上位機RS-485口和8個下位機RS-485口。 HUB8485G的下位機側的8個RS-485口可以分別接8路RS-485總線。 當8路下位機RS-485總線中有一個、二個甚至七個RS-485短路或者燒壞時，HUB8485G的上位機RS-485仍然可以與剩余的正常的RS-485總線通信。注意RS-485總線是不能夠直接開叉的，正因?yàn)槿绱怂员仨毤?/font>HUB。這個開叉的原理與以太網是一樣的。
