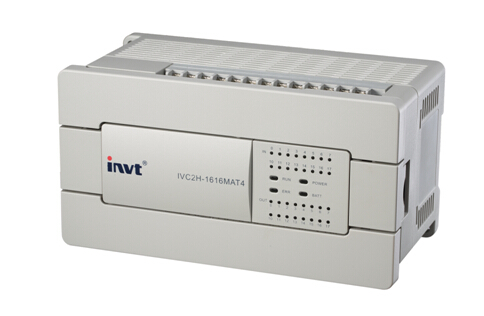

英威騰IVC2H運動控制型PLC
發布時間：2014/10/20 14:26:05 修改時間：2014/10/20 14:32:27 瀏覽次數：3768

　　IVC2H是一款運動控制型PLC，集成4軸或6軸運動控制，具有強大的高速輸入和高速輸出能力，具備直線插補和圓弧插補功能，實現定位控制和軌跡控制，可廣泛適用于機械手、紡織、包裝、印刷、機床、木工機械等行業。

　　一、產品特點

　　1．強大的高速輸入和輸出功能

　　8路100KHz單相高速脈沖輸入，或者4路50KHz的雙相脈沖輸入

　　2路200KHz高速脈沖輸出，2路或4路100Khz高速脈沖輸出

　　2．支持PWM、PTO、直線插補、圓弧插補功能

　　3．雙核處理，運算速度和高速性能答復提升

　　采用CPU＋FPGA雙核紅醋栗，多任務并行操作，解決了傳統小型PLC無法實現的高速處理和運動控制功能

　　基本指令處理速度小于0.065μs

　　4．充裕的資源，滿足復雜、多任務的程序要求

　　程序容量達32K步，滿足大容量程序需求

　　新增R元件，如同D元件一樣使用，容量達32K

　　5．增強的定位控制

　　6．精準的軌跡控制

　　7．超強的擴展能力

　　兼容IVC2L的擴展模塊，最大512點I/O，同時支持最多8個特殊功能模塊

　　8．強大的通訊組網能力

　　主機標配3個串口

　　支持IVC2L的CANOpen主站模塊和GPRS模塊

　　二、規格參數

名稱			IVC2H
I/O	數字I/O點		16輸入/16輸出
	邏輯最大I/O點		512
	最大特殊模塊數		8
	高速脈沖輸出		2×200 kHz, 4×100 kHz（6軸）或 2×200 kHz, 2×100 kHz（4軸）
	單相計數通道		8×100 kHz
	雙相計數通道		4×50 kHz
	高速計數器頻率總和最大值		800kHz
	數字濾波功能		X0～X7采用數字濾波，輸入濾波常數范圍0～60ms
	繼電器輸出最大電流	電阻負載	2A/1點；8A/4點組公共端；8A/8點組公共端
		感性負載	220Vac，80VA
		電燈負載	220Vac，100W
	晶體管輸出點最大電流	電阻負載	高速輸出點：0.3A/1點；其他：0.3A/1點；0.8A/4點；1.6A/8點 8點以上每增加1點允許總電流增加0.1A
		感性負載	高速輸出點：7.2W/24Vdc；其他：12W/24Vdc
		電燈負載	高速輸出點：0.9W/24Vdc；其他：1.5W/24Vdc
存儲器	用戶程序		32k步（64kByte）
	程序掉電永久保持		是
	元件掉電保持最大數量		除了R之外的所有軟元件
	硬件支持以及保持時間		后備電池，保持時間3年
軟元件資源	定時器		100ms精度：T0～T209 10ms精度：T210～T479 1ms精度：T480～T511
	計數器		16位增計數器：C0～C199 32位增減計數器：C200～C235 32位高速計數器：C236～C255，C301～C306
	數據寄存器		D0～D7999，R0～R32767
	局部數據寄存器		V0～V63
	變址尋址寄存器		Z0～Z15
	特殊數據寄存器		SD0～SD511
	輔助繼電器		M0～M10239
	局部輔助繼電器		LM0～LM63
	特殊輔助繼電器		SM0～SM511
	狀態繼電器		S0～ S4095
中斷資源	內部定時中斷		3個
	外部中斷		16個
	高速計數器中斷		8個
	串口中斷		12個
	PTO輸出完成中斷		6個
	插補完成中斷		3個
	經過位置中斷		6個
	電源失電中斷		1個
常規	基本指令運行時間		0.065μS
	實時時鐘		支持（掉電保持至少3年）
	模擬電位器		無
通訊	通訊口		PORT0：RS232 PORT1：RS485 PORT2：RS485
通訊	通訊協議		Modbus/自由口N:N/編程口協議
加密措施	設置密碼類型		上載密碼、下載密碼、監控密碼、、子程序密碼、禁止格式化
加密措施	禁止上載		支持
應用指令	實時時鐘,時鐘指令		有
	日期和時鐘比較指令		有
	浮點數指令		有
	定位指令		有
	高速IO指令		有
	MODBUS和變頻器指令		有
	讀寫EEPROM指令		無
	控制計算指令		有
	字符串指令		有
	批量數據處理指令		有
	數據表指令		有
MTBF平均無故障時間	繼電器輸出		20萬小時（地面固定使用，機械應力接近零，有溫度和濕度控制）
	繼電器輸出		10萬小時（地面固定使用，機械應力接近零，沒有溫度和濕度控制）
	晶體管輸出		30萬小時（地面固定使用，機械應力接近零，有溫度和濕度控制）
	晶體管輸出		15萬小時（機械應力接近零，沒有溫度和濕度控制）
輸出繼電器觸點壽命	220Vac/15VA/感性		1秒ON/1秒OFF，320萬次
	220Vac/30VA/感性		1秒ON/1秒OFF，120萬次
	220Vac/72VA/感性		1秒ON/1秒OFF，30萬次
使用環境	額定電壓		100～240VAC（正常工作）
	輸入電壓范圍		85～264VAC（正常工作）
	使用環境溫度		-5～55℃
	保存環境溫度		-40～70℃
	耐電壓		2830VAC的交流電壓或等效直流電壓1分鐘，無擊穿或飛弧現象；漏電流≤5mA
	耐振動		位移：3.5mm，加速度：10m/s²，頻率范圍：5～150Hz，XYZ各方向10次掃描
	耐沖擊		半正弦，脈寬：6ms，加速度：180m/s²
	防護等級		IP20
	安規認證		按照IEC61131-2和UL508標準設計，通過CE認證

　　三、產品認證：CE認證
