系統需求:
交換機應采用工業級設計，重負荷設計，電磁兼容性指標應滿足工業標準要求?，F(xiàn)場設備應為標準19"機架式安裝，必須能夠直接安裝在控制柜內。
1. 以太網交換機應支持多重嵌套冗余環網等技術來確保系統的正常運行。
2. 符合IEC61850-3標準。
3. 無風扇設計。
4. 適合高溫高濕的工業現場環境
5. 高的MTBF時間
6. 便利的網絡管理方式以及網絡升級模式
研華解決方案:
方案架構：使用研華工業以太網交換機EKI-4654R組成多重以太環網架構。

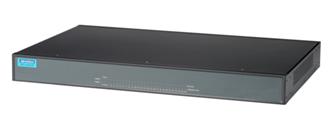

研華EKI-4654R
研華EKI-4654R
產品特性：
冗余能夠增加眾多任務業自動化應用系統的可靠性。EKI-4654R為了建立網絡的可靠性，配備了一個研華開發的專用冗余網絡協議--X-Ring，它為用戶提供了一種簡單方法來建立一個冗余以太網，其超高速的環網愈合時間恢復時間＜10ms。此外，EKI-4654R還支持多環網快速冗余協議Central-Ring及X-RSTP協議，以及許多先進的網絡標準以優化網絡性能，便于維修及確保網絡安全。
而且EKI-4654R擁有其自身完美的工業級設計，來提高系統的安全性和可靠性。例如工業等級金屬外殼以及特殊的散熱設計，便利的機架安裝，多樣化的網絡管理方式，-40℃！~85℃的寬溫型設計等。
方案描述:
應用目前最領先最先進的Central-Ring及X-RSTP以太環網技術，將DCS終端設備和中控室有機的結合起來，實現多重冗余，如果環網中有一條鏈路發生故障，或非同一主機所連的多點網絡鏈路發生故障，均不會影響系統正常運行。
系統網絡可采用星型、環行或樹形結構，實現物理、邏輯上的完全冗余，達到了多重化冗余；網絡服務軟件同網絡硬件共同實現站與站之間的通訊并通過分布式實時數據庫實現全局信息共享。

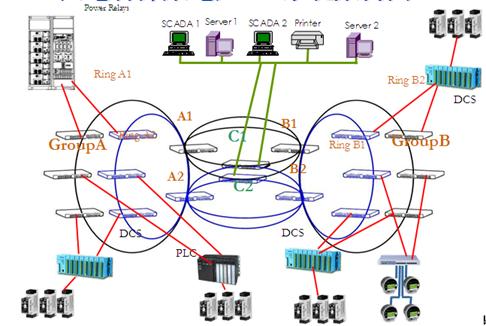

系統架構框圖：
架構圖
結論:
使用研華解決方案的優勢
1. 最優的多環嵌套冗余概念-Central-Ring
2. 符合IEC61850-3標準的設備
3. 單點或非同一主機所連的多點網絡故障不會影響系統正常運行
4. 在潮濕、高溫環境中能夠長期可靠工作
5. 優化的管理方式
6. Firmware可升級性
7. 采用三層ACL技術
