研華I/O模塊解決方案在噴氣發動機測試系統中的應用
發布時間：修改時間：2010/4/14 11:44:09 瀏覽次數：3027

　　項目介紹:
　　噴氣發動機測試是一個復雜和棘手的工程。測試要實施高采樣速度和高精度的需求，所以它的燃料和原料價格非常昂貴。大型發動機需要在一個實地測試工程車上安裝。在這種情況下，系統需要具備防震性和抗干擾能力，以確保安全和可靠的測試結果。

　　系統需求:
　　高采樣速度
　　高采樣頻率
　　防震及抗干擾
　　適用于各種發動機試驗
　　標準通信協議，方便程序修改/更新
　　項目執行:
　　

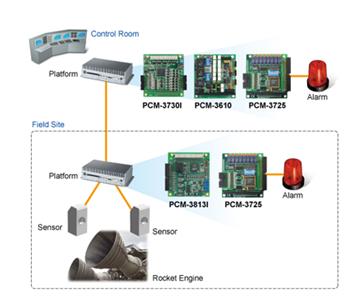

　　系統架構圖:

　　系統描述:
　　噴氣發動機應在嚴格的測試設備進行測試后才能投產。在一定的條件監控下，通過傳感器收集數據，然后傳輸?shù)浆F(xiàn)場工業控制計算機，最后傳輸?shù)娇刂剖覂?nèi)進行測量和驗證。

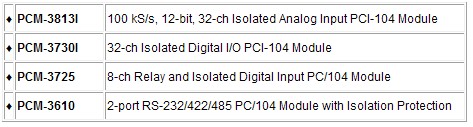

　　研華的模擬輸入模塊PCM - 3813I，用于監測不斷變化的數據，如燃料流量，壓力和溫度。數字輸入/輸出模塊的PCM - 3730I，用于控制如錯誤報警、連鎖控制和緊急關閉行動。它可以直接安裝在一個實地測量工程車上。這兩款產品，通過帶隔離保護的通信模塊PCM – 3610，經RS-232/422/485總線連接至計算機平臺。
　　在現場和控制中心站點安裝時，PCM - 3725確保數字I / O控制的準確性，在測試過程中的缺陷或錯誤時發出警報。所有信號通過標準的PCI - 104接口傳輸?shù)街醒胗嬎銠C。
　　結論:
　　為了抵御噴氣發動機測試中的極端振動和發熱，在測試系統中的設備都必須非常堅固。這些模塊需要支持多通道/帶隔離的光通信，支持標準PC/104接口，并且具有高精度的快速數據采集。研華科技的堅固型I / O模塊提供了完美的解決方案與抗沖擊的設計和優越的抗干擾能力。標準化的驅動程序和測量軟件，我們的客戶可以根據不同的要求開發自己的程序或輕松地更新測試軟件。
