本系統適用于交通不便、地理位置分散、專業管理水平不高的鄉鎮煤礦。與礦內現已安裝的“井下瓦斯監控系統”結合，實現煤礦井下瓦斯監控信息的縣、市行政區域的行業監控和管理。

　　系統五大特點
　　·可選用多種遠程通訊網絡：光纖（TCP/IP 協議）、無線GSM/GPRS、有線電話撥號/ADSL 等通訊網絡。各網絡互聯時無需改變網絡通訊協議和軟件接口程序。
　　·現場免維護設計：高可靠性的嵌入式系統設計，長延時后備電源和防水、防塵的機箱結構。
　　·遠程的網絡管理、故障診斷和維護：系統管理人員可在管理中心隨時檢測到現場控制器的硬件故障和、軟件維護和軟件升級?？煽s短維修周期、降低維修成本。
　　·與“瓦斯將監控系統”計算機的冗余功能：當“瓦斯監控系統”的計算機出故障或監控軟件故障時，控制器可自動診斷出故障，并在5 秒鐘后自動接管“瓦斯監控系統”的計算機。確保“瓦斯監控系統”的井下“分站”正常工作，并不間斷的將井下瓦斯監控系統的數據上傳至監控中心。
　　·位于監控中心的監控軟件可實現網絡遠程維護和升級；操作采用圖形化界面，簡潔、直觀；可設置多個監控終端，方便實用。

　　系統簡要介紹
　　典型的開方式的網絡系統平臺的應用：
　　網絡向上采用開方式TCP/IP 協議，與現有通訊網絡兼容。面向現場（礦區）采用全世界三千多個生產廠商支持的LONWORKS智能化控制網絡平臺。如果有需要,上述三千多個廠商的網絡控制產品，可以很容易集成在一起,不需要和任何廠商去索取通訊協議。
　　高可靠性運行的硬件和軟件平臺：
　　建立在嵌入式微處理器和嵌入式操作系統平臺上。集優良的專用性能和可靠的硬件平臺之組合,其可靠性、開放性和互操作性是舉世公認的,完全脫離PC 平臺。
　　遠程網絡管理、遠程網絡維護功能:
　　所用的數據服務器，同時具有嵌入式特點和網絡的遠程網絡管理和遠程網絡維護功能。這大大減少了對布局分散的設備維護（維修）周期，提高了系統維護的質量、降低了系統維護的成本。
　　產品的免維護設計：
　　由于安裝在現場（礦區）的“煤礦安全遠程接入控制器”中核心采用嵌入式設計的WebLink現場控制器，實現通電“開機”，斷電“關機”，不需要任何人為操作。網絡管理型后備電源系統和采用支持遠程網絡管理、網絡維護的智能化控制網絡使系統具備了“免維護”功能。降低了現場（礦區）使用難度、減少了人為故障。
　　系統的安全性設計：
　　“煤礦安全遠程接入控制器”結構設計采用了防水、防塵控制箱設計，同時加入控制器箱門的開啟／關閉的遠程網絡監測，保證現場（煤礦）設備的安全。

　　系統的組成
　　“煤礦瓦斯監測系統”：
　　由瓦斯監測系統服務器、“煤礦安全遠程接入控制器”、系統管理終端、客戶監測終端及“煤礦瓦斯監測系統”軟件組成。
　　“煤礦安全遠程接入控制器”：
　　由數據服務器、網絡交換機、后備電源及設備安全監控部件組成。實現遠程網絡接入、“煤礦瓦斯監控系統”的數據接入端口、視頻監控系統接入端口、網絡電話接入端口、具有網絡監控功能的后備電源等部件組成。

　　系統的主要技術參數
　　遠程監控軟件
　　遠程監控軟件是監控系統中各煤礦安全生產信息的軟件平臺。它融入了人性化的設計理念，具有簡易的操作方法和友好的中文界面。便于操作的儀表盤方式的人機界面、直觀的動態顯示畫面和聲音報警提示使用者不覺得陌生。監控軟件的部分界面如下圖所示。

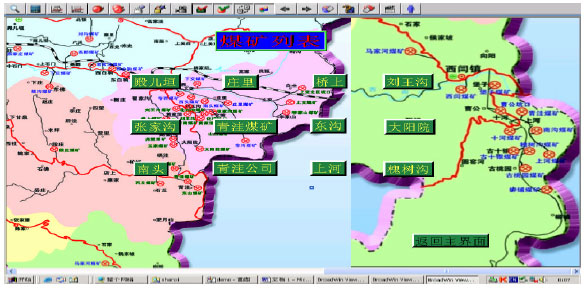

“煤礦瓦斯監測系統”主界面

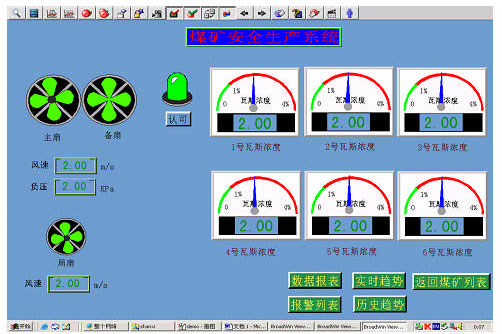

“煤礦瓦斯監測系統”軟件各煤礦監視界面

　　監控軟件不僅具有強大的組態功能，其最大特點是，它采用全新的網絡構架，全部的工程制作、數據庫設置、圖面建立和軟件管理都可以通過一個標準的網頁瀏覽器完成，并提供遠程診斷維護功能和免費無限客戶端?；跒g覽器的客戶端即可監視又可控制。監控軟件的可靠性保證了報警信息被實時傳輸和顯示，及時提示管理中心操作人員做出正確的決策。

　　特點
　　同時支持光纖廣域網、移動電話網GPRS、有線電話網MODEM/ADSL 等通訊網絡實現監控中心與現場（煤礦）設備的遠程接入。
　　遠程管理功能：
　　可通過公用廣域網絡實現遠程維護和升級?？赏ㄟ^各種公用廣域網絡接入客戶端計算機，使管理者在任何時間、任何地點瀏覽監控中心獲取的信息。
　　便于操作的儀表盤方式的人機界面、直觀的動態顯示畫面和聲音報警提示，操作簡單，過目不忘。

　　煤礦安全遠程接入控制器
　　接入網絡通訊介質：
　　支持光纖廣域網、移動電話網GPRS、有線電話網MODEM/ADSL 等通訊網絡實現監控中心與現場（煤礦）設備的遠程接入。
　　設備內及可延伸的現場監控網絡：
　　智能化控制網絡，最多可管理100 個現場（煤礦）的各種類型控制器。如：電力電網監測控制器、變頻調速器、安全防范控制器及其它設備監測控制器。
　　遠程網絡管理功能:
　　可對webaccess 服務器、（協議轉換控制器）、后備電源和控制器箱體實現遠程網絡管理和網絡監控功能。

　　現場控制器WebLink-2160
　　規格：
　　CPU：
　　Celeron400MHz，集成256/512MB SDRAM（默認256MB SDRAM）
　　WebAccess 網際HMI/SCADA軟件
　　電池備份RAM：512KB RAM
　　VGA/鍵盤/鼠標：DB-15VGA 接口，PS/2 鍵盤和鼠標
　　串口：2*RS-232 和2*RS232/422/485，DB-9 接口
　　- RS-485 數據流自動控制
　　- RS-485 隔離1500VRMS
　　- RS-232 最大傳輸距離： 15m
　　- RS-485 最大傳輸距離： 1.2km
　　串口速度： RS-232 50 ~ 115.2kbps
　　RS-422/485 50 ~ 921.6kbps
　　以太網接口：2 個10/100BASE-T RJ-45 端口
　　USB 接口：2 個USB 端口，符合USB UHC1 Rev. 1.1 規格
　　打印機端口：1 個打印機端口
　　LED 指示燈：電源、IDE、RAM 電池備份報警
　　PC/104：2 個PC/104 擴展
　　硬盤：內置硬盤托架，用來安裝2.5 寸硬盤
　　電源：9 ~ 36VDC （建議24 VDC）
　　功耗：22W（典型）
　　電源要求：最小48W，+24V@2A
　　工作溫度：-10~50℃ （14~122℉ ） @ 5~85%相對濕度
　　相對濕度：95%@40℃
　　機箱尺寸（W×D×H）：255×152×50mm（10’’ ×6.0’’ ×2.0）
　　網絡接口：
　　以太網絡：提供2 組10/100 Mbps 的通訊界面，使用標準RJ-45 接頭。
　　串口網絡： WebLink2160 控制器提供4 組串口(COM1~COM4)， COM1~COM2 為Sub-D 9-pin 的RS-232 串口；COM3~COM4 為RS-232/422/485 可跳線選擇的串口。
　　參閱下表。
