項目介紹
　　為了提高測試速度和加速生產線改進，一家大型的RMA模塊生產商選擇從原來的PLC方案過渡到PC-based的解決方案來進行容量測試。
　　新一代的系統，利用研華的PCI-1240U和PCI-1750，完全集成了運動控制和數據采集，極大的減少了排隊時間，增加了產出數量。
　　項目需求
　　客戶在運動控制方面使用了專利系統，這套系統很難使用測試用的PC-based RMA模塊和母板。以前，客戶基本的使用要求僅僅是實現一個簡單的PC-based系統。另外，這個系統應該能夠允許一個盤型的RMA模塊被測試的同時，第二個模塊被上載。這樣不僅能夠提高效率，而且能夠使測試速度成倍提高。而且這些可以通過僅使用一個處理器來實現。

　　方案介紹

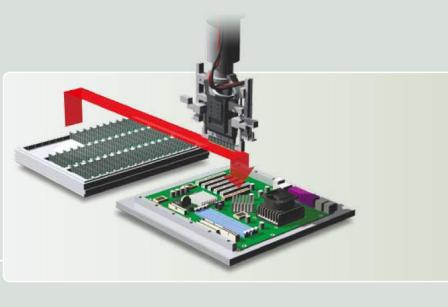

　　這套系統被設計用來在普通母板上利用RAM模塊來測試容量。在此類應用中，兩個盤型的RAM模塊被準備好。拾取和定位工具在母板上移動模塊，來進行容量測試。經過測試后，模塊被擺放回輸出盤。
　　整個流程的開始，首先將直徑、管腳定義、尺寸和批數量等參數在計算機中進行設置。然后一盤RMA模塊被放入到機器中。然后操作者按鈕開始整個測試。
　　PCI-1750使用一個數字輸入啟動檢測RMA模塊盤的傳感器，如果瞄準，數字輸出通道被用來輸出一個激勵信號，用來通知PCI-1240U啟動模塊。PCI-1240U通過使用其中的三軸來拾取盤上的第一個模塊，并且放置在固定的母板上。當放置完成后，PCI-1750使用一個數字量輸出來啟動母板的電源。
　　運行在機器中的計算機的軟件將模板（式樣）寫入到RAM模塊的內存，在整個過程中，處理器會隨時對比模板與實際曲線看看是否有不同，如果沒有不同，模塊就通過測試并且被放置到輸出盤中，以便于放入打包機器中。如果發現有錯誤，模塊就被放置到測試失敗盤中。無論結果如何，系統都會通過以太網連接在數據庫中紀錄測試結果，和對應的RMA模塊的序列號。
　　拾取和定位裝置移向下一個盤中的RMA模塊，測試繼續。直到所有的模塊被測試完。在第一個盤在測試的過程中，操作者開始準備下一個測試盤。

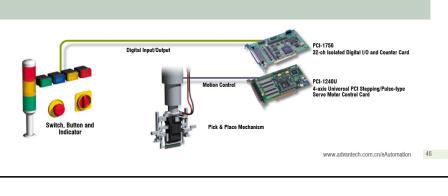

　　系統架構圖

　　結論
　　o新系統完全基于工業PC，這樣就意味著維護和操作變得相當簡單。
　　oPC-based系統提供了大容量的內存和開放式的架構，，使得編程和擴展變得容易。
