項目介紹
芯片生產線的最后的步驟之一是在芯片上打印標志。多數芯片僅有批次信息和商標，但是現在有新的趨勢，需要在芯片上打印更多的信息。
一個客戶使用研華的PCI-1761，PCI-1240U，F(xiàn)PM-3120和ACP-4001，構成機器視覺系統來實現全自動的芯片打標。通用使用PC-based產品，他們的新系統功能更加強大，更能滿足多樣化的要求，能夠根據市場趨勢更加容易的調整。
項目需求
當需要在芯片上打印的樣式變得復雜，不再是一些簡單的點和線，把這些需求轉換成PLC的指令是一件非常費力的事情。需要打印的商標和樣式通常是由AutoCAD、Pro/E和其他PC-based程序設計出來的。使用一臺PC，而不是PLC能夠使操作者直接將這些需要打印的樣本載入到機器里，而無需另外的一個編碼過程。這樣就能使周期加快，并且可以有能力進行一些復雜的設計。
為了實現完全的自動化，機器視覺是必需的。對于數量巨大的機器視覺來說，所抓取的圖像很大以至于必需有計算機來操作處理。顯然，如果整個系統是基于PC-based，系統集成變得很容易。項目的需求就是用PC-based系統來代替客戶的低效率的PLCbased系統。
芯片方案介紹

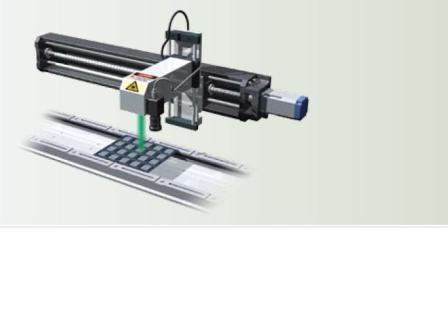

設備將打印的樣本文件輸入到存儲器中，校準機器視覺系統以便于知道打印的芯片的具體位置，停止標志。芯片被傳送帶連續傳送到設備中。
PCI-1240U的一個軸用來控制傳動帶的速度，以保證和生產線中的其他設備協調一致。當一個芯片被傳送到設備中，門被關閉，PCI-1240U的數字?jǐn)?shù)出啟動一個報警信號。傳感器檢測門是否被正確關閉，并且送一個信號給PCI-1761。
當PCI-1761收到門關閉的信號之后，會對點校機進行初始化。點校機獲得芯片的圖像，機器視覺軟件會對圖像進行分析并對芯片位置進行精確的定位。也同時設定X軸和Y軸的參照原點。參照原點被設定之后，PCI-1240U的兩個軸便可以用來在表面上進行打標的方向定位。
PCI-1240U的數字量輸出可以在打標過程中用來啟動和關閉打標機。圓弧和線性插補功能可是實現復雜的打印樣式。完成之后，打標機移回到其安全位置，另一幅芯片的圖像被抓到用來判斷此次打標是否成功。
如果打印不合要求，系統會發出一個報警信號，并且圖像的拷貝會被存儲在系統中以備問題追蹤。
打印成功，PCI-1240U關閉報警器，啟動4個軸，運轉傳送帶將芯片傳送出機器。

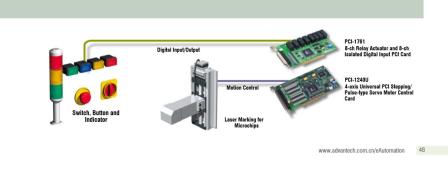

系統架構圖
結論
o全自動系統，滿足操作者的需要
o效率更高，比傳統系統更能實現大量的復雜樣式的打印
o無需把專屬圖樣翻譯成計算機語言的解碼編程
o減少系統成本，并可實現遠程診斷。通過使用像PC-Anywhere 或NetMeeting的軟件通過以太網來監測機器，而不用實際到現場監測。對客戶來講，這意味著每年可以節約大量的出差費用。
