項目介紹
　　焊接過程是電路組裝過程中的關鍵步驟，許多錯誤都會對電路板造成嚴重的損害。此外，技術的改進和浪費者對電子產品的更高要求都使得電路板尺寸演化的越來越小。與此同時，對大批次產品的需求又不可避免。因此擁有快速和高精度的焊接設備是極其重要的。如果采用基于PC的解決方案，那么對于大批次產品生產和緊跟技術潮流的需求都夠得到滿足。
　　工程要求
　　在傳統的基于PLC的系統中，復雜的編程和粗劣的數據采集限制了控制的效率與質量。特別是對于BGA和CSP芯片的焊接，焊接定位系統要求具有高質量控制和低誤差限。新引入的基于PC的解決方案具有靈活控制和實時監視的特點，同時也允許完全的自動化操作。為了實現這些性能，需要具備以下的要素：
　　o一臺高速的工業電腦用于中央處理
　　o高精度的小元件焊接過程

　　方案介紹
　　一套專用的焊接定位系統應該有中央電腦來編輯所有的數據并且能向用戶提供實時監測。研華UNO-2160是一款緊湊型的無風扇計算平臺，它帶有兩個PC/104插槽，具有很強的擴展能力。這款產品沒有運動部件，具有很好的抗振性能。通常較老型號的緊湊型計算平臺是為專用系統而設計的，在連接到MES系統時，無論是單獨的還是綜合的自動化操作，都會造成瓶頸。因此，UNO-2160不僅是帶來更高的靈活性，同樣也帶來了更大的數據處理能力。

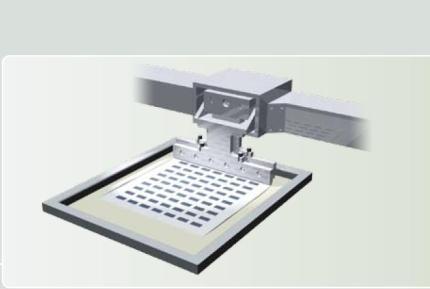

　　嵌入式運動控制卡的作用是精確地控制焊接印刷機。印刷的精度和動作在焊接過程中十分關鍵，不允許任何會造成錯誤的動作。因此我們推薦研華PCM-3240作為此類的解決方案，它可以提供4軸脈沖型或步進電機控制，此外緊湊的尺寸允許將它安裝在UNO-2160的機箱內，以提供與標準工業計算機和插入式運動控制卡一樣的功能。
　　PCM-3240具有12通道數字量輸入和16通道數字量輸出，允許高位的高精度電機和傳感器控制。

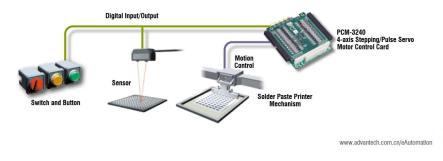

　　系統架構圖

　　結論
　　有了研華UNO-2160與PCM-3240的結合，擁有高精度和可靠的焊接定位系統就成為可能。
　　從用戶的角度來看，實時的監測和數據存儲能實現更高質量的控制。另一方面，良好的抗振性能減少了出錯的概率，而豐富的I/O通道增強了系統未來的擴展能力。此外，使用這兩款研華產品還有一些額外的益處。
　　o兼容SEMI協議
　　o能夠用容易操作的類似于Windows的圖形用戶界面將數據集成到MES (Manufacture Execution System) 或者CIM (Computer Integrated Manufacturing )系統內。
