易格斯chainflex 高柔性控制電纜CF78.UL
發布時間：2018/7/26 8:59:25 修改時間：2020/1/15 16:03:34 瀏覽次數：1948

chainflex? 高柔性控制電纜CF78.UL

應用要求: 用于高負載
外護套: PUR
總屏蔽
抗冷卻劑
防刻痕
耐水解和微生物
阻燃
無鹵素
無硅
抗UV
不含 PVC
耐油性: 耐油（符合 DIN EN 50363-10-2 標準）
CFRIP?
chainflex? 高柔性電纜等級: 5.5.3.1

chainflex? 高柔性控制電纜CF78.UL

典型應用領域：

用于高負載
幾乎無限的耐油
室內和具有中等太陽輻射的室外應用
適用于水平架空和行程小于100米的滑行應用
加工中心/機床、儲存與提取系統、包裝業、搬運、冷藏區

根據保障條件保證壽命
更多信息：chainflex? 高柔性電纜質保

往返運動*		500萬次		750萬次		1000萬次
溫度，	行程距離	最小彎曲半徑[系數 x d]		最小彎曲半徑[系數 x d]		最小彎曲半徑[系數 x d]
從/至[°C]	[m]	< 10米	≥ 10 m	< 10米	≥ 10 m	< 10米	≥ 10 m
-25 / -15		8.5	10	9.5	11	10.5	12
-15 / +70	≤ 100	6.8	7.5	7.5	8.5	8.5	9.5
+70 / +90		7.5	10	9.5	11	10.5	12

* 可實現更多次數的往返運動 – 請咨詢有針對性的計算。

認證和標準

阻燃<br>符合IEC 60332-1-2、CEI 20-35、VW-1、FT-1標準

無硅<br>不含會影響涂料附著力的硅（符合PV 3.10.7 – 1992版標準）。

DNV-GL<br>獲得DNV-GL型試驗認證——證書號：61 935-14 HH

EAC<br>經認證編號TC RU C-DE. ME77.B.01254

無塵室<br>符合ISO 1級標準。外護套材料符合CF77.UL.05.12.D標準，通過IPA依照標準14644-1進行的測試

CF78.UL.05.04 一般性能

	芯數及截面積 [mm2]	(4G0.50)C
	核心	帶綠黃色的芯線
	外徑最大	8.0 毫米
	銅指數	38 千克/千米
	重量	77.0 千克/千米

動態信息

	最小彎曲半徑，拖鏈（系數）	6.8 x d
	拖鏈最小彎曲半徑	54.4 毫米
	最小彎曲半徑，柔性（系數）	5.0 x d
	最小彎曲半徑，柔性	40.0 毫米
	最小彎曲半徑，固定（系數）	4.0 x d
	最小彎曲半徑，固定	32.0 毫米
	溫度，拖鏈最小	-25 °C
	溫度，拖鏈最大	80 °C
	溫度，柔性	-40 °C至+80 °C（符合EN 60811-504標準）
	溫度，固定	-50 °C至+80 °C（符合DIN EN 50305標準）
	v最大，架空	10 m/s
	v最大，滑動	5 m/s
	a最大	80 m/s2
	行程	達100米的行程

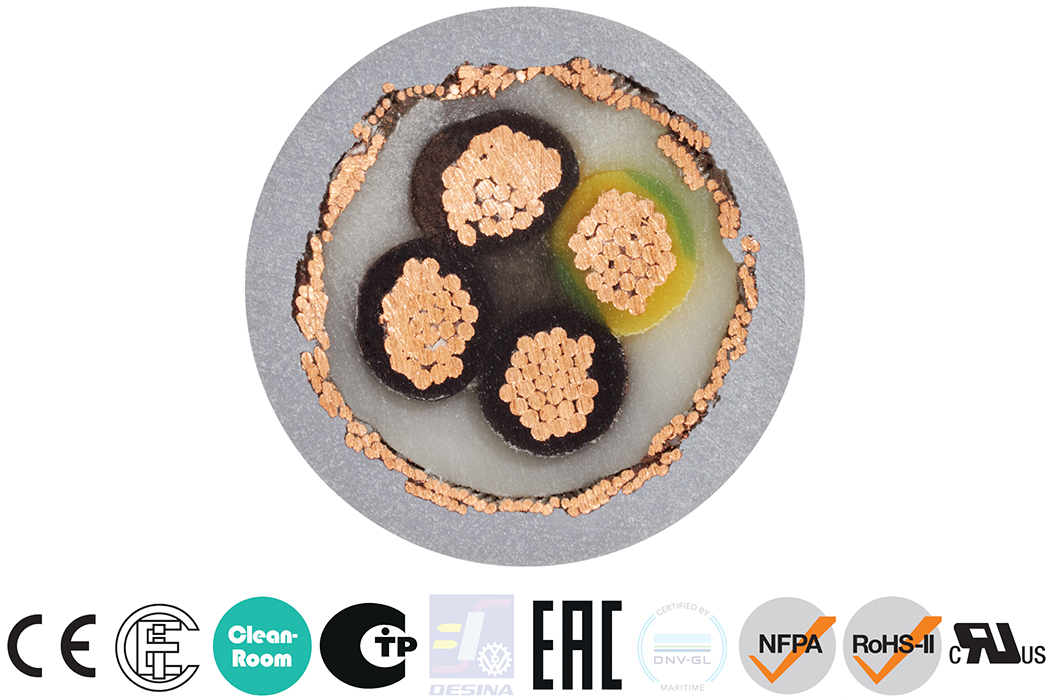

電纜結構

	導體	裸銅線制成的細線絞合導線（符合 DIN EN 60228 標準）
	芯線絕緣	高機械性能TPE混合物
	芯線結構	芯線以短節距絞合在一起
	芯線識別	一根為黃-綠芯線，其余均為黑色芯線帶白色數字
	內護套	TPE混合物適用于拖鏈
	總屏蔽	高度抗彎曲的鍍錫銅絲編織。覆蓋線性約55%，光學約80%。
	外護套	低粘性、高耐磨的 PUR 基混合材料，符合拖鏈要求（符合 DIN EN 50363-10-2 標準）。
	護套顏色	窗口灰色（類似RAL 7040）
	CFRIP?	快速剝皮：內部護套處的CFRIP?開口條

電氣信息

	額定電壓	300/500 V
	測試電壓	2.000 V（符合DIN EN 50395標準）

標準和認證

	分類	5.5.3.1級 5：適用于在拖鏈中持續運動的電纜，重載，半徑不低于6.8 x d，速度達10米/秒 5:行程距離長達100米 3：耐油（符合DIN EN 50363-10-2標準） 1：無扭轉
	抗UV	中等
	耐油性	耐油（符合 DIN EN 50363-10-2 標準）
	海上	耐MUD，符合NEK 606 - 2009版標準
	阻燃	符合IEC 60332-1-2、CEI 20-35、VW-1、FT-1標準
	無硅	不含會影響涂料附著力的硅（符合PV 3.10.7 – 1992版標準）。
	無鹵素	符合EN 50267-2-1標準
	UL/CSA	型號11323和21223，1000V，80°C
	NFPA	符合NFPA 79-2012第12.9章的標準
	DNV-GL	獲得DNV-GL型試驗認證——證書號：61 935-14 HH
	EAC	經認證編號TC RU C-DE. ME77.B.01254
	CTP	經認證編號C-DE. PB49.B.00416
	無鉛	符合2011/65/EU（RoHS II）標準
	CEI	符合CEI 20-35標準
	無塵室	符合ISO 1級標準。外護套材料符合CF77.UL.05.12.D標準，通過IPA依照標準14644-1進行的測試
	CE	符合2014/35/EU標準
